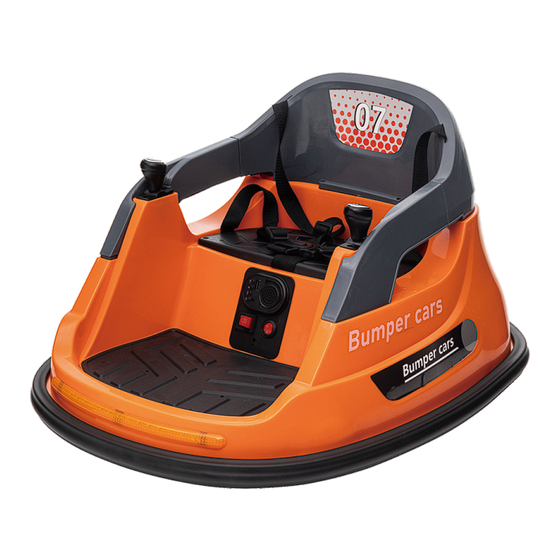

Electric ride-on car
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
IN230800427V01_UK
370-301V70
EN
Electric Ride-on Car
● Music
● Light control
● Forward and backward
● Five Points Safety Belts
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY INSTRUCTION

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 370-301V70 and is the answer not in the manual?

Questions and answers

Related Manuals for HOMCOM 370-301V70

Summary of Contents for HOMCOM 370-301V70

  • Page 1 IN230800427V01_UK 370-301V70 Electric Ride-on Car ● Music ● Light control ● Forward and backward ● Five Points Safety Belts IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
  • Page 2 Car body Motor Motor cover Wheel Rear part Drive Wheel Backrest M8 Spanner Armrest 1(spare) M4×12 flat head screws Charger M4×12 round head screws Manual Mp3 line...
  • Page 3 Product Specifications: Battery: 12V 4.5AH Drive Motor: 12V 390#*2 Suitable age: 18+ months Maximum weight: 25kg Car Size: 74*59*46cm Speed: 3 km/h Hours of Use: Using 0.8 hours after Charging 8-10 hours Charger: Input: 100V-240V 50/60Hz Output: 12V 0.5A...
  • Page 4 Function Button function Light control switch Music switch/Volume - Charging hole Pause/play Power switch Music switch/Volume + Music power switch 1.Install the wheel Insert the caster wheel into the slot on the baseboard, following the direction indicated by the arrow. Then, secure it using an M4×12 screw.
  • Page 5 2. Install the motor and drive wheel First remove the three clamps securing the rear axle to the baseboard. Sequentially place the motor, drive wheel, and washer on both sides of the rear axle. Secure them with nuts. Next, connect the wire terminals of the motor to the connector cables and feed them through the wiring holes in the baseboard.

  • Page 6: Connect The Power Cable

    4.Connect the power cable Unscrew the bolts on the seat cushion, open the seat cushion, and according to the diagram, plug the terminals of the power connection cable into each other. 5.Install the armrest assembly First, remove the screws from the backrest. Then, pry the armrest supports outward. With one hand, pull the backrest support outward and hold it firmly in place.
  • Page 7 6. Install the backrest assembly Insert the assembled backrest component into the vehicle body in the direction indicated by the arrows, and snap it into place. Then, secure it using M4×12 flat head screws and M4×12 round head screws. 7.Install the forward reverse switch Install the forward-reverse switch in the direction indicated by the arrows.
  • Page 8 WARNING - This product must be assembled by an adult. - When unassembled, this product contains small and sharp parts – keep out the reach of small children. - Do not use in traffic. - The seatbelt must be worn when using this product. - Adult supervision is required when using this product.

  • Page 9: Charging Steps

    Charging steps: Step 1: The charging hole is under the seat. Step 2: Insert the plug into the hole. Step 3: Connect the charger to the power socket. Warning: Car must be charged by adults only. Car is useless during charging. Troubleshooting Problem Cause...

  • Page 10: Maintenance

    Our contact details are below: 0044-800-240-4004 enquiries@mhstar.co.uk IMPORTER ADDRESS: MH STAR UK LTD Unit 27, Perivale Park, Horsenden lane South Perivale, UB6 7RH MADE IN CHINA 370-301V70 Model identifie Input voltage AC 100-240 Input AC frequency 50/60 Output voltage Output current Output power Average active efficiency...

  • Page 11: Instructions D'assemblage

    IN230800427V01_FR 370-301V90 Voiture-jouet électrique ● Musique ● Contrôle de la lumière ● Marche avant et arrière ● Ceintures de sécurité à cinq points IMPORTANT: A LIRE ATTENTIVEMEN ET A CONSERVER POUR VOUS Y REFERER ULTERIEUREMENT. INSTRUCTIONS D'ASSEMBLAGE...
  • Page 12 PIÈCES Carrosserie Moteur Capot moteur Roue Pièce arrière Roue motrice Dossier Clé M8 Accoudoir Vis à tête plate M4 × 12 Chargeur Vis à tête ronde M4 × 12 Manuel d’instructions Ligne Mp3...
  • Page 13 PIÈCES Spécifications du produit : Batterie : 12V 4.5AH Moteur d'entraînement : 12V 390# *2 Âge approprié : 18+ mois Poids maximum : 25kg Taille de la voiture : 74*59*46cm Vitesse : 3 km/h Heures d'utilisation : Utilisation 0.8 heures après la charge 8 à 10 heures Chargeur : Entrée: 100V-240V 50/60Hz Sortie: 12V 0.5A...

  • Page 14: Installation Des Roues

    Fonction Fonction de bouton Interrupteur de contrôle de la lumière Interrupteur de musique / Volume - Prise de charge Pause/lecture Interrupteur d’alimentation Interrupteur de musique / Volume + Interrupteur d'alimentation pour musique 1. Installation des roues Insérez la roulette dans la fente de la plaque de base, en suivant la direction indiquée par la flèche.
  • Page 15 2. Installation du moteur et de la roue motrice motrid’entraînement Retirez d'abord les trois colliers qui fixent l’essieu arrière à la plaque de base. Placez séquentiellement le moteur, la roue d’entraînement et la rondelle des deux côtés de l'essieu arrière. Fixez-les avec des écrous. Ensuite, connectez les bornes du moteur aux câbles de connexion et faites-les passer par les trous de câblage de la plaque de base.
  • Page 16 4. Connexion du câble d’alimentation Dévissez les boulons du coussin de siège, ouvrez le coussin de siège et, selon le schéma, branchez les bornes du câble de connexion électrique l’une à l’autre. 5. Installation de l'ensemble de dossier Tout d'abord, retirez les vis du dossier. Ensuite, tirez les supports de l'accoudoir vers l'extérieur.
  • Page 17 6. Installation de l’ensemble de dossier Insérez l'ensemble de dossier dans la carrosserie dans la direction indiquée par flèches, et enclenchez-le en place. Ensuite, fixez-le à l’aide de vis à tête plate M4×12 et vis à tête ronde M4×12. 7. Installation de l’interrupteur avant/marche Installez le commutateur avant-arrière dans la direction indiquée par les flèches.
  • Page 18 AVERTISSEMENT - Ce produit doit être assemblé par un adulte. - Lorsque ce produit n'est pas monté, il contient des pièces petites et tranchantes – gardez-les hors de portée des jeunes enfants. - Ne pas utiliser dans la circulation. - La ceinture de sécurité doit être portée lors de l'utilisation de ce produit. - La surveillance d'un adulte est requise lors de l'utilisation de ce produit.

  • Page 19: Dépannage

    Étapes de charge: Étape 1 : Le trou de charge est sous le siège. Étape 2 : Insérez la fiche dans le trou. Étape 3 : Branchez le chargeur à la prise de courant. Attention : La voiture ne doit être rechargée que par des adultes. La voiture est inutilisable pendant la charge.

  • Page 20: Entretien

    Entretien - Avant l'utilisation, vérifiez le câblage, la fiche, la coque et les autres pièces, en vous assurant qu'il n'y a pas de dommages. - Lors d'une utilisation après une longue période, veillez à ce que les pièces moulées en fonte soient lubrifiées pour éviter la rouille. - Lors du stockage, placez le produit sur une surface plane et à...
  • Page 21 IN230800427V01_DE 370-301V90 Elektrisches Aufsitzauto ● Musik ● Lichtsteuerung ● Vorwärts und rückwärts ● Fünf-Punkt-Sicherheitsgurt WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NACHSCHLAGEN AUFBEWAHREN. MONTAGEANWEISUNGEN...
  • Page 22 TEILE Karosserie Motor Motorabdecku Hinterteil Antriebsrad Rückenlehne M8 Maulschlüssel Armlehne M4×12 M4×12 Ladegerät Flachkopfschrauben Rundkopfschrauben Handbuch Mp3-Linie...
  • Page 23 TEILE Produktspezifikationen: Akku: 12V 4.5AH Antriebsmotor: 12V 390# *2 Geeignetes Alter: 18+ Monate Maximales Gewicht: 25kg Fahrzeuggröße: 74*59*46cm Geschwindigkeit: 3 km/h Betriebsstunden: Betriebszeit 0.8 Stunden nach dem Aufladen 8-10 Stunden Ladegerät: Eingang: 100V-240V 50/60Hz Ausgang: 12V 0.5A...
  • Page 24 Funktion Tastenfunktion Schalter für Beleuchtungskontrolle Musikschalter/Lautstärke - Ladeöffnung Pause/Wiedergabe Ein-/Aus-Schalter Musikschalter/Lautstärke + Musik Ein/Aus 1. Montage des Rades Stecken Sie das Laufrad in die Aussparung der Grundplatte in Pfeilrichtung. Anschließend mit einer Schraube M4 × 12 befestigen.
  • Page 25 2. Montage des Motors und Antriebsrads Zuerst die drei Klammern entfernen, mit denen die Hinterachse an der Grundplatte befestigt ist. Nacheinander den Motor, das Antriebsrad und die Unterlegscheibe auf beiden Seiten der Hinterachse anbringen. Mit Muttern sichern. Als nächstes werden die Anschlussklemmen des Motors mit den Anschlusskabeln verbunden und durch die Kabeldurchführungen in der Grundplatte geführt.

  • Page 26: Stromkabel Anschließen

    4 . Stromkabel anschließen Schrauben Sie die Bolzen am Sitzkissen heraus, öffnen Sie das Sitzkissen und stecken Sie die Klemmen des Stromkabels gemäß der Abbildung ineinander. 5. Montage der Armlehne Zuerst die Schrauben an der Rückenlehne entfernen. Heben Sie dann die Armlehnenstützen nach außen.
  • Page 27 6. Montage der Rückenlehne Die montierte Rückenlehnenbaugruppe in Pfeilrichtung in die Karosserie einsetzen und einrasten. Anschließend mit M4×12 Flachkopfschrauben und M4×12 Rundkopfschrauben befestigen. 7. Montage des Vorwärts-Rückwärts-Schalters Der Schalter für den Rückwärtsgang ist in Pfeilrichtung zu montieren. Wenn er richtig sitzt, befestigen Sie ihn mit M4 ×...
  • Page 28 WARNUNG - Dieses Produkt muss von einem Erwachsenen zusammengebaut werden. - Dieses Produkt enthält im unmontierten Zustand kleine und scharfe Teile – bewahren Sie es außerhalb der Reichweite von Kleinkindern auf. - Nicht im Straßenverkehr verwenden. - Der Sicherheitsgurt muss bei der Benutzung dieses Produkts angelegt werden. - Dieses Produkt darf nur unter Aufsicht von Erwachsenen benutzt werden.

  • Page 29: Fehlerbehebung

    Schritte zum Aufladen: Schritt 1: Die Ladeöffnung befindet sich unter dem Sitz. Schritt 2: Stecken Sie den Stecker in die Bohrung. Schritt 3: Schließen Sie das Ladegerät an die Steckdose an. Warnung: Das Auto darf nur von Erwachsenen aufgeladen werden. Während des Ladevorgangs ist das Fahrzeug nicht fahrbereit.

  • Page 30: Wartung

    Wartung - Prüfen Sie vor dem Gebrauch die Verkabelung, den Stecker, das Gehäuse und andere Teile, um sicherzustellen, dass keine Schäden vorhanden sind. - Wenn Sie das Gerät nach längerer Zeit wieder benutzen, stellen Sie sicher, dass die Gussteile geschmiert sind, um Rost zu vermeiden. - Lagern Sie das Produkt auf einer ebenen Fläche und schützen Sie es vor direkter Sonneneinstrahlung.
