Summary of Contents for SNDWAY SW-525A

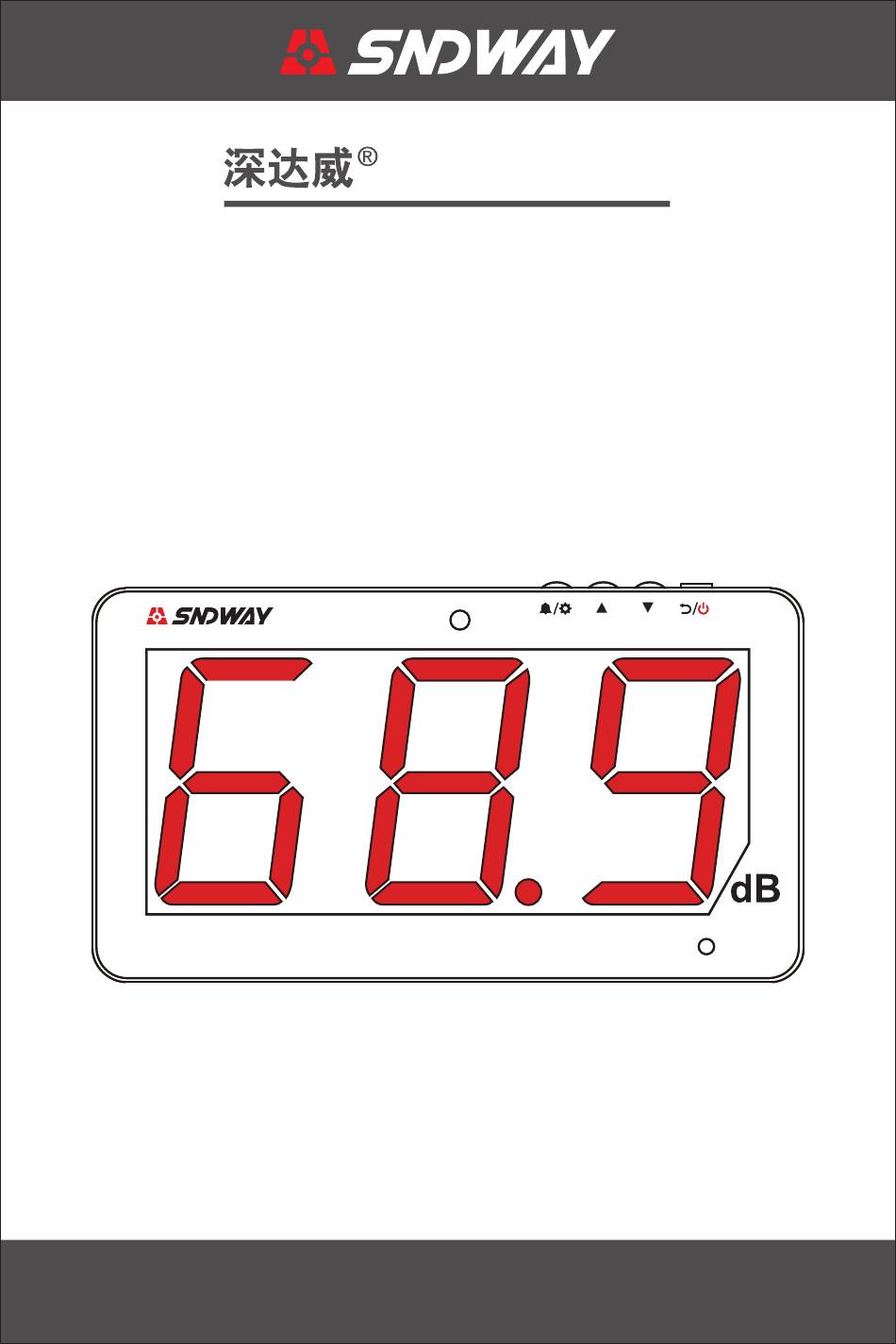

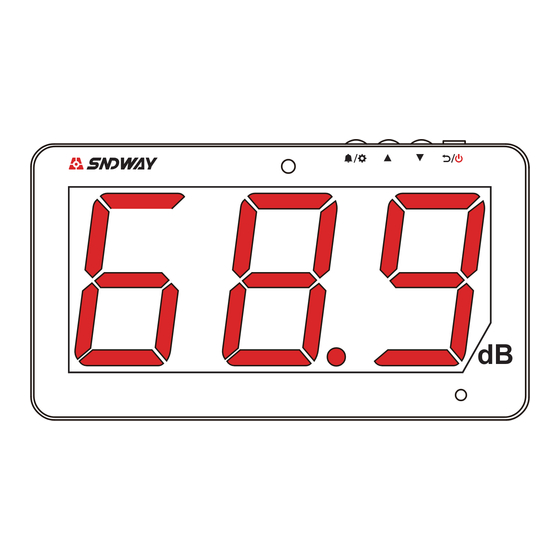

- Page 1 壁挂式噪音计 Sound Level Meter 用户手册 User Manual SW-525A/SW-525B/SW-525C/SW-525D/SW-525G...
- Page 3 01~11 中 文 English 12~24...
- Page 4 产品执行标准：GB/T 3785-2010 用 户 须 知 本手册详细介绍了产品的使用方法、注意事项以 及相关事项，在使用产品之前，请详细阅读手册， 以便发挥产品的最佳效能。 不要在易燃、易爆的环境中使用仪器。 报废的仪器不可与生活垃圾一同处理，请按国家 或者当地的相关法律规定处理。 仪器出现任何的质量问题，或对使用仪器有任何 疑问时，请及时联系当地经销商或深达威厂家， 我们将第一时间为您解决。 感谢您购买 噪音计系列产品！ - 01 -...
- Page 5 一、 使用之前 装箱清单 请按下列清单认真检查仪器所有附件是否完整。如不完整， 请及时联系经销商或深达威厂家。 序号 名称 单位 数量 备注 壁挂式噪音计 台 USB连接线 条 说明书 本 保修卡 张 简介 本仪器主要用来测定环境噪声、做噪音工程、品质控制以 及健康防治等。如用于工厂、办公室、交通道路、音响、 家庭以及空调、冰箱等等各种场合之噪音量测量用。 特点和功能 1.精度：±1.5dB （以标准声源为准，94dB@1KHz）。 2.测量范围：30 ~ 130 dB。 3.频率响应范围：31.5 Hz ~ 8.5 KHz。 4.频率计权：A（环境噪音）计权。 5.时间响应：FAST（快）。 6.可通过USB与电脑通信、具有下载记录、实时采样、打印 图表和数据等功能（仅525B/525C/525D/525G有） - 02 -...
- Page 6 各部分部件名称 SW-525D 1.挂钩 2.USB电压插口 3.报警开关指示灯 4.电容麦克风传感器 5.3个3.0数码管显示，用于显示噪音值。 6.报警输出口，用于外接喇叭，本产品出厂不配喇叭， 请用户自行选购，推荐用户使用3.5mm二节或三节耳机 插头的6-12V报警喇叭，示意图: - 03 -...
- Page 7 7.按键： 按键 名称 说明 电源开关键 短按一下开机，长按关机 设置时，短按减小设置值，长按 下键 可连续调整 设置时，短按增大设置值，长按 上键 可连续调整 报警开关 短按设置报警开关，长按进入设置 设置键 - 04 -...
- Page 8 技 术 参 数 SW-525A SW-525B SW-525G SW-525C SW-525D 项目 显示 红显 绿显 白显 红显 3600mAh 3.7V锂电池 内置备用锂电池 × 2秒/笔，可存一年 存储功能 × 与电脑通信 × 通过USB线与电脑通信 DC5V 1A Type-C USB接口 供电方式 30~130dB 测量范围 ±1.5dB(以标准声源为准，94dB@1KHz) 精度 31.5 Hz~8.5 KHz 频率响应 A权 频率计权...
- Page 9 二、仪器使用 仪器开机 开关机：短按 键开机，长按 键关机； 自动开机功能：产品上电会自动开机。当手动按 键 关机之后，须断电2分钟以上，再上电才会自动开机。 仪器开机后，等待2秒进入测量状态，屏幕显示噪音 读数值 SW-525D 仪器报警 1.报警开关 默认开启报警功能。短按 键关闭报警，红色灯熄灭； 再短按 键开启报警，红色灯点亮。仪器出厂默认报 警开,报警开关设置后，将会保存，下次开机将会以上次设 置的值开机。 - 06 -...
- Page 10 2.设置报警值 SW-525D 仪器出厂默认报警值为130dB。用户可以自行调整，操作 如下：（报警值可调范围：50~130dB） ﹥ 正常测量状态下，长按 键，进入报警设置，此 时屏幕显示当前报警值，红色灯闪烁； ﹥ 通过 键调整报警值大小，长按 键可连续调 整； ﹥ 短按 键保存报警值，或者短按电源键取消设置 返回测量状态。注：短按 键会进入报警时间 设置，用户此时可通过短按 键返回测量状态。 3.报警功能(声音+显示) 当仪器的测量值超过设置的报警值时，仪器会发出“滴 滴滴滴”的报警声，并且锁定测量数据，闪烁显示测量 值。仪器报警持续时间为2分钟，2分钟结束后或者短按 任意按键，仪器停止声响，屏幕不闪烁，但仍锁定数据， 等待5秒后，仪器恢复正常测量。注:若仪器恢复正常测 量后，测得的第一笔数据仍超过报警值，仪器会又一次 进入报警。 - 07 -...
- Page 11 4.报警时间和声音大小设置 仪器出厂默认报警2分钟，声音为3档。用户可自行调整， 报警时间可调范围为:6s～120s，报警声音大小分3个等级 1～3，3为最大声音。具体操作请参考《系统设置》。 存储数据(仅525B/525C/525D/525G有) 仪器每2s自动存储一次数据，存储的值为2s中最大的噪音 值。仪器可连续存储一年时间，一年时间到后，仪器自动 清空半年前的数据。用户可通过电脑软件导出记录。 清除记录(仅525B/525C/525D/525G有) 在关机状态下，按住 键和 键开机，等待仪 器开机并显示 ，再松开这两个按键。此时，需要 等待 消失，并开始显示噪音数值时，记录即清空。 系统设置 报警值设置 报警时间设置 报警声音设置 - 08 -...
- Page 12 年设置 月设置 日设置 小时设置 分钟设置 秒设置 注：仅525B/525C/525D/525G有年/月/日/时/分/秒设置 系统设置参数包括：报警值、报警时间、报警类型、年、 月、日、时、分、秒。通过长按 键进入系统设置 的报警值设置(报警设置可参考<仪器报警>)，系统设置操 作如下： ﹥ 通过 键调整参数，长按可连续调整； ﹥ 短按 键保存参数，并进入下一个参数设置(参 数设置顺序：报警值->报警时间->报警类型->年-> 月->日->时->分->秒)； ﹥ 若用户不想保存参数，可短按 键返回正常测量。 - 09 -...
- Page 13 连接电脑(仅525B/525C/525D/525G有) 仪器提供电脑应用程序，可通过USB与电脑通信、下载记 录、实时采样、打印图表和数据等。软件包为 NoiseMeter.rar文件，解压后，打开安装和使用说明文件 夹，用户在使用前，请仔细参阅《安装和使用说明》。 三、其它 常见问题 1、显示器无显示 （1）没有按电源键开机。 （2）USB连接线损坏：更换USB连接线。 （3）电源适配器损坏：更换电源适配器。 2、无法与电脑通信 （1）USB数据线损坏：更换USB数据线。 （2）电脑接口损坏：更换USB接口。 （3）不是Windows系统：请使用Windows系统的电脑(Xp, Win7,Win8,Win10)。 （4）仪器USB接口损坏：返厂维修。 仪器保养 1、机壳的清洁 酒精、稀释液等对机壳尤其是视窗有腐蚀作用，故清洗时， 用较干的湿布轻轻擦拭即可。 - 10 -...
- Page 14 附录A 音量参考 0 －2 0 分贝 很静、几乎感觉不到； 2 0 －4 0 分贝 安静、犹如轻声絮语； 4 0 －6 0 分贝 一般、普通室内谈话； 6 0 －7 0 分贝 吵闹、有损神经； 7 0 －9 0 分贝 很吵、神经细胞受到破坏。 9 0 －1 0 0 分贝 吵闹加剧、听力受损； 1 0 0 －1 2 0 分贝 难以忍受、呆一分钟即暂时致聋。...
- Page 15 User Instructions This user’s manual includes the method of use and notes of the product.Before using this product, ple- ase read this manual in detail for putting Sound Level Meter to good use. Do not use this Sound Level Meter in inflammable and explosive environment.
-
Page 16: Before Using
1、Before Using Packing List Please check if all accessories are complete according to the following list. If not, please contact the dealer or manufacturer in time. Description Unit QTY Remarks Wall-mounted Sound Level Meter USB Cable User Manual Introduction This Sound Level Meter is a versatile device for meas- uring sound intensity in an acoustic environment—loud or soft;... - Page 17 5. Response: Fast 6. Connecting computer with USB cable, you can down- load records, collect samples and print chart and data. (Only for model 525B / 525C / 525D / 525G) Parts Name SW-525D 1. Hooks 2. USB interface 3. Alarm light 4.
- Page 18 7. Buttons Specification Description Short press for power on, hold for Power ON/ power off. OFF key Short press for reducing value while Down key setting, hold for continuous reducing Short press for increasing value while Up key setting, hold for continuous increasing Short press for ON/OFF alarm, Alarm ON/ hold for setting...
- Page 19 Technical Parameters Description SW-525A SW-525B SW-525G SW-525C SW-525D Green White Screen Red display display display display Built-in spare Li-ion 3600mAh 3.7V Li-ion Storage function 2 s/set, store for 1 year Communication connecting computer with USB cable Power supply DC5V 1A Type-C USB interface...
- Page 20 Notes & Warning Do not use Meter in high temperature and high humi- dity environment. Do not use Meter near corrosive material. Do not use Meter in the conditions that may be spla- shed by water. Do not use Meter in heavy dust environment Do not use Meter in an environment with chemical gas.
- Page 21 Alarm 1. Alarm Switch Turn on alarm function by default when the meter leaves the factory. Press button to turn off alarm and the red light off; Press button to turn on alarm and the red light on. The alarm switch can be set, it will take the setting as the default when start the meter next time.
- Page 22 Notes: It will enter alarm time setting when press button in shortly. Users can press button shortly to return to measuring condition. 3. Alarm Function（Sound + Display） When the measuring value is over the alarm value, the meter will make a sound beeping and lock the data with blinking for 2 minutes.
- Page 23 Data Records (Only for 525B/525C/525D/525G) The Meter saves measuring data every 2 seconds, which is the largest value in this 2 seconds. The data can be stored for a year, after that, the data in the first half of the year would be emptied automatically. Users can export data by connecting computer.
- Page 24 System Settings Alarm Value Alarm Time Setting Alarm Volume Setting Year Setting Month Setting Day Setting Hour Setting Minute Setting Second Setting NOTES: Settings of Year/Month/Day/Hour/Minute/ Second are just available for 525B/525C/525D/525G. - 21 -...
- Page 25 System setting parameter including: Alarm value,Alarm time,Alarm volume,Year,Month,Day,Hour,Minute,Second. Long press button for alarm value setting （Refer to <Instrument alarm>）. System Settings operation as follows: 1 ）Press button to adjust the parameters; Hold it for continuous adjustment. 2 ）Short press button to save data and set the next batch of parameters(Alarm value->Alarm time ->Alarm volume->Year->Month->Day->Hour->Minute ->Second).
-
Page 26: Other Instructions
3、Other Instructions Common Problems 1.No display （ 1 ）Press the power ON/OFF switch again. （ 2 ）Try the other USB cable to connect computer. （ 3 ）Try the other power adapter. 2.No signal when connecting computer ( 1 ) Try the other USB cable. ( 2 ) Replace the computer USB outlet. - Page 27 Attached A: Volume Reference 0-20dB Very quiet, almost can't hear voice 20-40dB Quiet,as whisper softly As comfortable indoor conversation 40-60dB 60-70dB Noisy,slight nerve damage 70-90dB Very noisy, serious nerve damage Extremely noisy,loss part of hearing 90-100dB Unbearable noise,cause deafness momentarily 100-120dB Over 120dB Completely deaf or completely irreversibly deaf...
- Page 28 深达威科技 （广东） 股份有限公司 Sndway Technology (Guangdong) Co., LTD 地 址：东莞市虎门镇虎门团结路58号深达威科技园 Add: Sndway Science & Technology Industrial Park, 58 Tuanjie Road, Humen 523930, Dongguan, China 全国咨询服务热线 / Service Hotline：400-125-6969 电 话 / Tel：0769-85265688 网 址 / Web：www.sndway.com 邮 箱 /E-mail：market@sndway.com...
