www.inline-info.com
BEDIENUNGSANLEITUNG

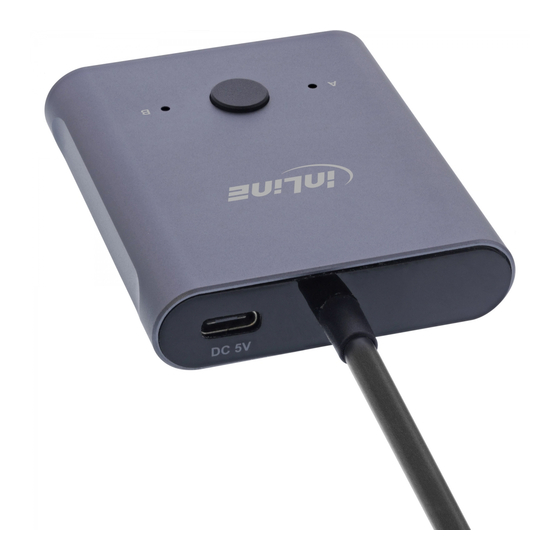

InLine® USB 3.2 Gen.2 USB-C Switch,
bidirektional (Daten und Video)
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
•
60603T InLine® USB 3.2 Gen.2 USB-C Switch, bidi-
rektional (Daten und Video)
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
Datum:
November 2023
LIEFERUMFANG
•
1x InLine® USB 3.2 Gen.2 USB-C Switch
•
1x USB-C Stecker zu USB-A Stecker Kabel, 1m
•
2x USB-C Stecker zu USB-C Stecker Kabel, 1m
•
1x Bedienungsanleitung
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten
einzelne Bestandteile fehlen, kontaktieren Sie bitte Ihren
Fachhändler.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Inline 60603T
Summary of Contents for Inline 60603T
- Page 1 InLine® USB 3.2 Gen.2 USB-C Switch, bidirektional (Daten und Video) ALLGEMEINES Gültigkeit: Diese Bedienungsanleitung gilt für folgendes Produkt: • 60603T InLine® USB 3.2 Gen.2 USB-C Switch, bidi- rektional (Daten und Video) Hersteller: INTOS ELECTRONIC AG Siemensstraße 11 D-35394 Gießen Datum:...
-
Page 2: Erklärung Von Warnsymbolen Und Hinweisen
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. BESTIMMUNGSGEMÄSSE VERWENDUNG Dieser bidirektionale USB-C Switch von InLine ist ein manu- eller 2x1 oder 1x2 Umschalter zur Verbindung verschiedener USB-C Geräte und kann zur Strom-, Daten- und Bildüber- tragung genutzt werden. Dadurch ist der Switch flexibel ein- setzbar, z. -
Page 3: Technische Eigenschaften
• Verwenden Sie den Switch ausschließlich in trockenen, geschlossenen Räumen und setzen sie es keiner direkten Sonneneinstrahlung, extremen Temperaturen oder Feuchtigkeit aus. TECHNISCHE EIGENSCHAFTEN • USB 3.2 Gen.2 • Anschlüsse: 1x 0,5m USB-C Stecker, 2x USB-C Buchse, 1x USB-C Buchse (DC/5V) •... - Page 4 • Stromquelle: Busbetrieben / optional: USB-C Kabel beiliegend • Integriertes Kabel: USB-C Stecker, 50cm MERKMALE UND SPEZIFIKATIONEN...
- Page 5 1. Umschalttaste 2. Ein- oder Ausgang: USB-C Buchse (USB-C 1) 3. Ein- oder Ausgang: USB-C Buchse (USB-C 2) 4. Ein- oder Ausgang: USB-C Stecker (USB-C) 5. Strom: USB-C Buchse (DC/5V) Produktmerkmale: • Zwei-Wege-Umschalttaste ermöglicht die flexible Umschaltung • Bildübertragung bis 8K@60Hz (HDMI, max. 1,8m), bis 4K@60Hz (USB-C, max.
-
Page 6: Wartung Und Reinigung
• Strom bis 100 Watt übertragen (max. 2m) • Daten mit 10 Gb/s (max. 20cm), 5 Gb/s (bis 1m) übertragen • Vielseitige flexible Anwendungsszenarien z. B. ein Monitor an zwei Computern oder zwei Festplatten an einen Computer • Mit weißer LED Anzeige (die LED der aktiven USB-Schnittstelle leuchtet weiß, die LED der inaktiven USB-Schnittstelle leuchtet nicht) •... - Page 7 Der Hersteller / Importeur: Markeninhaber der Marke: INTOS ELECTRONIC AG Siemensstrasse 11 35394 Giessen erklärt hiermit, dass dieser InLine® USB-C Switch allen einschlägigen Bestimmungen der Richtlinien EMV (2014/30/ EU), RoHS (2011/65/EU + 2015/863/EU) entspricht. Die vollständige EU-Konformitätserklärung ist unter dieser Internetadresse verfügbar: www.inline-info.com/downloadcenter...
- Page 8 Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bitte von Kindern fernhalten. INTOS ELECTRONIC AG Siemensstrasse 11, D-35394 Giessen www.inline-info.com...
-
Page 9: General Information
InLine® USB 3.2 Gen.2 USB-C Switch, bidirectional (data and video) GENERAL INFORMATION Validity: These instructions apply to the following product: • 60603T InLine® USB 3.2 Gen.2 USB-C Switch, bidirectional (data and video) Manufacturer: INTOS ELECTRONIC AG Siemensstraße 11 D-35394 Gießen... -
Page 10: Intended Use
This symbol indicates information which contribu- tes to a better understanding. INTENDED USE This bidirectional USB-C switch from InLine is a manual 2x1 or 1x2 switch for connecting different USB-C devices and can be used for power, data and video transfer. This makes the switch flexible to use, e.g. -
Page 11: Technical Features
• Only use the switch in dry, closed rooms and do not expose it to direct sunlight, extreme temperatures or moisture. TECHNICAL FEATURES: • USB 3.2 Gen.2 • Connections: 1x 0.5m USB-C plug, 2x USB-C socket, 1x USB-C socket (DC/5V) •... -
Page 12: Features And Specifications
• Integrated cable: USB-C connector, 50cm FEATURES AND SPECIFICATIONS... - Page 13 1. Switch button 2. Input or output: USB-C socket (USB-C 1) 3. Input or output: USB-C socket (USB-C 2) 4. Input or output: USB-C plug (USB-C) 5. Power: USB-C socket (DC/5V) Product features: • Two-way switching button enables flexible switching...
-
Page 14: Maintenance And Cleaning
• Video resolution up to 8K@60Hz (HDMI, max. 1.8m), up to 4K@60Hz (USB-C, max. 1m) • Transmit power up to 100 watts (max. 2m) • Transfer data at 10 Gb/s (max. 20cm), 5 Gb/s (up to 1m) • Versatile, flexible application scenarios, e.g. one monitor on two computers or two hard disks on one computer •... - Page 15 Owner of the Trademark: INTOS ELECTRONIC AG Siemensstrasse 11 35394 Giessen hereby declares that this InLine® USB-C Switch complies with all relevant provisions of the EMC (2014/30/EU), RoHS (2011/65/EU + 2015/863/EU) directives. The complete part of the EU Declaration of Con-...
- Page 16 Changes in the sense of technical progress can be made without prior notice. Our products, including the packaging, are not toys, they could contain small parts and sharp objects. Please keep away from children. INTOS ELECTRONIC AG Siemensstrasse 11, D-35394 Giessen, Germany www.inline-info.com...
