ZEITRAUM FRIDAY NIGHT Assembly Instructions

Advertisement

Available languages

Available languages

Quick Links

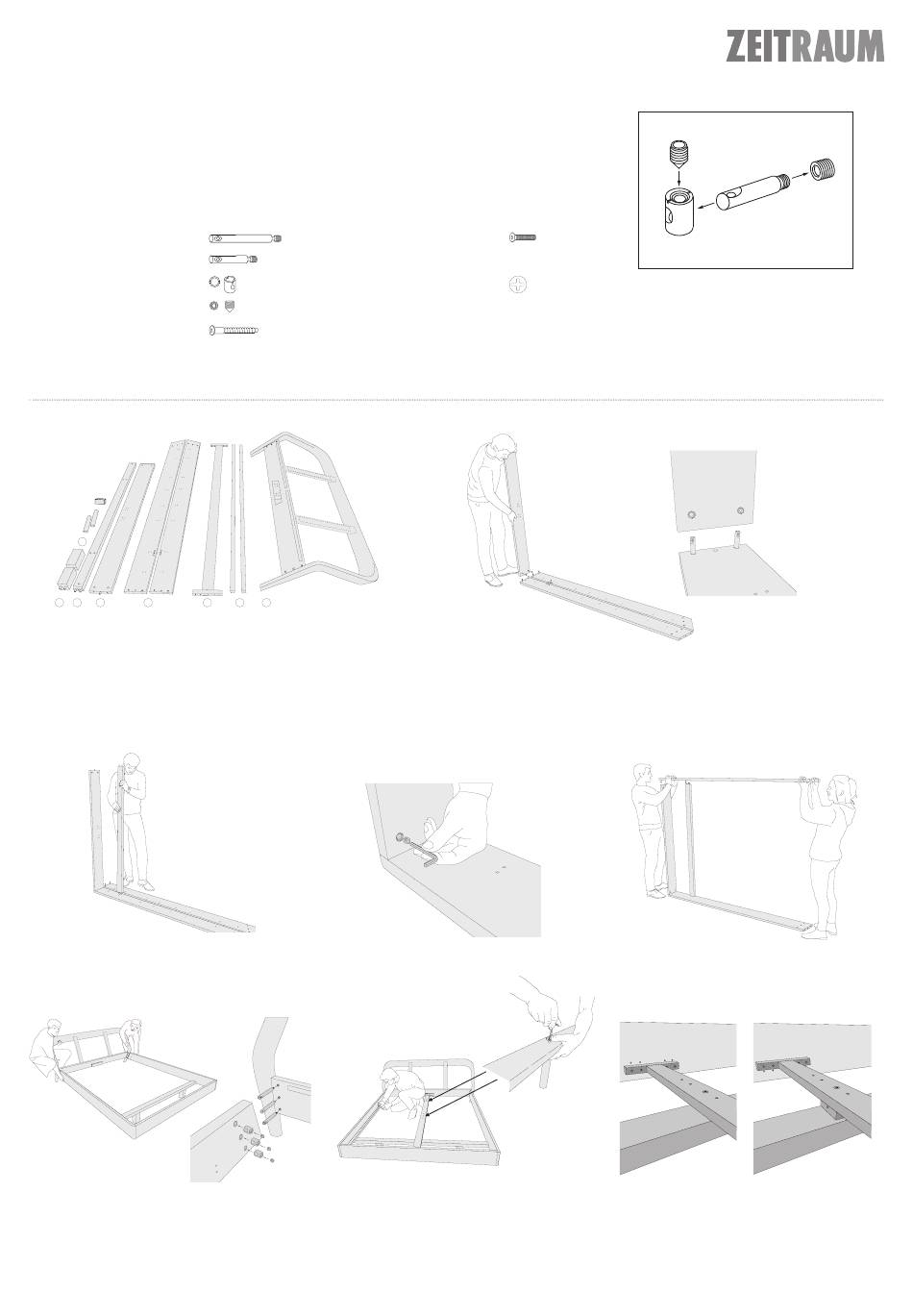

FRIDAY NIGHT
Aufbauanleitung 01/2022
WERKZEUG:
Innensechskantschlüssel SW4 und SW5 (beiliegend)
6 x XS Stahldübel
6 x XS Stahldübel
12 x Verbindergehäuse
12 x Madenschrauben
24 x Confirmat Schrauben
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
8
8
1
2
3
4
1 Bettfüße
2 Quertraverse
3 Fußteil
4 Längsseiten
2. Stecken Sie nun die Quertraverse (2) auf die
Längsseite.
5. Drehen Sie nun die langen XS-Dübel in den
Rückenbügel (7) und stecken den Bettrah-
men an. Fixieren Sie die Verbindung mit den
Madenschrauben.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
2 x Senkkopfschrauben (M8x50)
2 x Mittelfüße, höhenstellbar
1 x Senkkopfschrauben (5x60)
1 x Abstandsklotz
5
6
7
5 Mittelsteg
6 seitliche Auflageleisten
7 Rückenbügel
8 Mittelfüße und Abstandsklotz
3. Drehen Sie die Verbindungen mit den Maden-
schrauben fest.
6. Montieren Sie nun die Auflageleisten (6) an die
Längsseiten mit den Confirmat Schrauben. Falls
vorhanden, montieren Sie den Mittelsteg (5) und
schrauben Sie die Mittelfüße (8) in den Mittelsteg
mit den Senkkopfschrauben (M8).
1. Drehen Sie alle kurzen XS Dübel in die Längsseiten (4) und stecken
Sie die Verbindergehäuse in das Fußteil (3) und die Quertraverse (2).
Stecken Sie das Fußteil in eine der Längsseiten. Das Fußteil muss
richtig herum ausgerichtet sein: Die mittleren Bohrungen sind
unten.
7
4. Stecken Sie die zweite Längsseite auf und dre-
hen Sie die Verbindungen mit den Madenschrauben
fest. Montieren Sie die Bettfüße (1).
Ohne Abstandsklotz: Einlegetiefe 10,5 cm
Liegender Abstandsklotz: Einlegetiefe 8,5 cm
Verwenden Sie die Senkkopfschraube (5x60), um
den Klotz (8) gegen Herausfallen zu sichern.
Bitte beachten Sie die Funktionsweise der Beschläge:
https://www.youtube.com/watch?v=ioIUTDqtvgE
