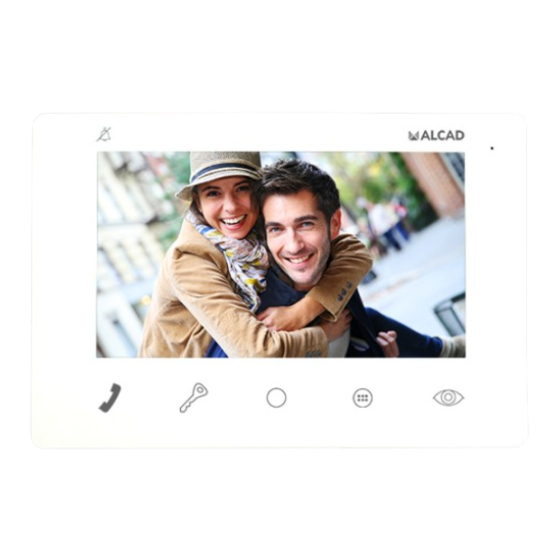

Alcad 963 Series Manual

2-wire videodoor entry systems
Hide thumbs Also See for 963 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
VIDEOPORTERO 2 HILOS
2-WIRE VIDEODOOR ENTRY SYSTEMS
VIDÉOPORTIER 2 FILS
MANUAL MVC-152
MVC-152 MANUAL
MANUEL MVC-152
.....................2
...................11
...................20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 963 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alcad 963 Series

Summary of Contents for Alcad 963 Series

  • Page 1 VIDEOPORTERO 2 HILOS 2-WIRE VIDEODOOR ENTRY SYSTEMS VIDÉOPORTIER 2 FILS .....2 MANUAL MVC-152 ....11 MVC-152 MANUAL ....20 MANUEL MVC-152...
  • Page 2 ESP - 2 MONITOR DE VIDEOPORTERO MONTEJE MECÁNICO Recomendaciones A la hora de elegir el lugar para colocar el soporte, busque una zona de la pared plana, uniforme y dura. Tenga en cuenta las dimensiones del monitor y asegúrese de dejar espacio suficiente a la derecha del soporte (>70 mm) para poder acceder a los controles del monitor.

  • Page 3: Instrucciones De Instalación

    MONITOR DE VIDEOPORTERO ESP - 3 Instrucciones de instalación Ver “INSTRUCCIONES DE Ver “INSTRUCCIONES DE CONEXIÓN” CONEXIÓN” pág. 4. Ver “INSTRUCCIONES DE Ver “INSTRUCCIONES DE PROGRAMACIÓN” PROGRAMACIÓN” pág. 7.

  • Page 4: Instrucciones De Conexión

    ESP - 4 MONITOR DE VIDEOPORTERO INSTRUCCIONES DE CONEXIÓN CASCADE: Ac�va o desac�va derivador interno OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: Interruptor MVC-152 de programación Ac�va o desac�va la carga final de línea Conexión BUS mediante derivadores TRONCAL VIVIENDA 1...
  • Page 5 MONITOR DE VIDEOPORTERO ESP - 5 Conexión BUS viviendas en cascada VIVIENDA 3 Derivador interno Derivador interno Derivador interno OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vado en todos los ac�vado en todos los ac�vado en todos los monitores.
  • Page 6 ESP - 6 MONITOR DE VIDEOPORTERO Repetidor de llamada o accesorio selector-conmutador (Relé) activado al recibir llamada B1 B2 B1 B2 B2 B1 B2 B1 B1 B2 B1 B2 B2 B1 B2 B1 – + – + – + – + MVC-152 MVC-152 MVC-152...

  • Page 7: Instrucciones De Programación

    MONITOR DE VIDEOPORTERO ESP - 7 INSTRUCCIONES DE PROGRAMACIÓN Existen dos métodos de programación disponibles: 1. Programación mediante el menú MODO 2. Programación clásica (2 personas) 1. PROGRAMACIÓN MEDIANTE EL MENÚ MODO 1. Pulse el botón menú del monitor. 2. Deslice la ruleta-botón hasta llegar a la opción MODO y pulse la misma ruleta para acceder.
  • Page 8 ESP - 8 MONITOR DE VIDEOPORTERO 2. PROGRAMACIÓN CLÁSICA (2 PERSONAS) La programación del monitor debe realizarse desde la placa de calle principal del sistema (Consulte el manual de instalación correspondiente). El pulsador/código de programación queda memorizado en el monitor. Si se sustituye el monitor no olvide programarlo.

  • Page 9: Características Técnicas

    MONITOR DE VIDEOPORTERO ESP - 9 CARACTERÍSTICAS TÉCNICAS MONITOR ENARA REFERENCIA 9630088 MVC-152 Sistema 2 Hilos Pantalla TFT Color 7” Menú en pantalla Sí Comunicación Manos libres Regulación del volumen de “No molestar”; 0-9 llamada Pulsadores para funciones auxiliares Captura de Fotos/Vídeos Sí/Sí...
  • Page 10 The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. Pol. Ind. Arreche-Ugalde, 1 Apdo.

  • Page 11: Mechanical Assembly

    VIDEODOOR ENTRY SYSTEM MONITOR ENG - 11 MECHANICAL ASSEMBLY Recommendations When deciding where to position the connection support, choose an area of Wall which is smooth, even and hard. Bear in mind the dimensions of the monitor, ensuring that you leave space enough on the right-hand side of the bracket (>70mm) to be able to Access the controls on the monitor.

  • Page 12: Installing Instructions

    ENG - 12 VIDEODOOR ENTRY SYSTEM MONITOR Installing instructions Ver “INSTRUCCIONES DE See: “CONNECTING CONEXIÓN” INSTRUCTIONS” page 13. Ver “INSTRUCCIONES DE See: “PROGRAMMING PROGRAMACIÓN” INTRUCTIONS” page 16.

  • Page 13: Connecting Instructions

    VIDEODOOR ENTRY SYSTEM MONITOR ENG - 13 CONNECTING INSTRUCTIONS CASCADE: It enables or disables the internal tap-off OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: Programming switch MVC-152 It enables or disables the line termina�on load BUS connection via tap-offs RISER...
  • Page 14 ENG - 14 VIDEODOOR ENTRY SYSTEM MONITOR BUS connection cascading apartments APARTMENT Derivador interno Derivador interno Internal tap-off OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vado en todos los ac�vado en todos los enabled on all monitores.
  • Page 15 VIDEODOOR ENTRY SYSTEM MONITOR ENG - 15 Call repeater or selector-switch accessory (Relay) activated when receiving call B1 B2 B1 B2 B2 B1 B2 B1 B1 B2 B1 B2 B2 B1 B2 B1 – + – + – + – + MVC-152 MVC-152 MVC-152...

  • Page 16: Programming Instructions

    ENG - 16 VIDEODOOR ENTRY SYSTEM MONITOR PROGRAMMING INSTRUCTIONS There are two programming methods available: 1. Programming by mean the MODE option. 2. Classic programming (2 people) 1. PROGRAMMING BY MEAN THE MODE OPTION 1. Press the menu button on the monitor. 2.

  • Page 17: Programming Steps

    VIDEODOOR ENTRY SYSTEM MONITOR ENG - 17 2. CLASSIC PROGRAMMING (2 PEOPLE) The programming of the monitor must be done from the main entrance panel of the system (See the corresponding installation manual). The button / programming code is stored in the monitor. If the monitor is replaced, do not forget to program it.

  • Page 18: Technical Characteristics

    ENG - 18 VIDEODOOR ENTRY SYSTEM MONITOR TECHNICAL CHARACTERISTICS MONITOR ENARA REFERENCE 9630088 MVC-152 System 2 wires screen TFT Colour 7” On-screen menu Communication Free hands call volume regulation “Do not disturb”; 1-9 Buttons for auxiliary functions Capture Photos/Videos Yes/YEs Micro SD slot Wi-Fi Imput Voltage...
  • Page 19 The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. Pol. Ind. Arreche-Ugalde, 1 Apdo.
  • Page 20 FRA - 20 MONITEUR POUR VIDEOPORTIER ASSEMBLAGE MECANIQUE Recommendations Pour positionner le support de connexions, choisissez une surface de mur plane, uniforme et dure. Tenez compte des dimensions du moniteur qui sera ensuite connecté au support de connexions et assurez-vous que vous laissez suffisamment de place du côté...

  • Page 21: Consignes D'installation

    MONITEUR POUR VIDEOPORTIER FRA - 21 Consignes d’installation Ver “INSTRUCCIONES DE Voir instructions de CONEXIÓN” connection, page 22. Ver “INSTRUCCIONES DE Voir instructions de PROGRAMACIÓN” programmation, page 25.
  • Page 22 FRA - 22 MONITEUR POUR VIDEOPORTIER CONSIGNE DE BRANCHEMENT CASCADE: Ac�ve ou désac�ve le dérivateur interne OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: Intérrupteur MVC-152 de programma�on Ac�ve ou désac�ve la charge de fin de ligne Connexion de bus par des déviateurs TRONC LOGEMENT...
  • Page 23 MONITEUR POUR VIDEOPORTIER FRA - 23 Connexion de BUS des logements en cascade LOGEMENT 3 Derivador interno Derivador interno Dérivateur interne OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vé sur tous les ac�vado en todos los ac�vado en todos los moniteurs...
  • Page 24 FRA - 24 MONITEUR POUR VIDEOPORTIER Relais d’appel ou Accessoire sélecteur/commutateur (relais) activé lors de la réception d’un appel B1 B2 B1 B2 B2 B1 B2 B1 B1 B2 B1 B2 B2 B1 B2 B1 – + – + – + –...

  • Page 25: Instructions De Programmation

    MONITEUR POUR VIDEOPORTIER FRA - 25 INSTRUCTIONS DE PROGRAMMATION Deux méthodes de programmation sont disponibles : 1. Programmation via le menu MODE 2. Programmation classique (2 personnes) 1. PROGRAMMATION VIA LE MENU MODE 1. Appuyez sur le bouton menu du moniteur. 2.
  • Page 26 FRA - 26 MONITEUR POUR VIDEOPORTIER 2. PROGRAMMATION CLASSIQUE (2 PERSONES) La programmation du moniteur doit être faite à partir de la plaque d’entrée principale du système (voir le manuel d’installation correspondant). Le bouton / le code de programmation est mémorisé dans le moniteur. Si vous remplacez le moniteur, n’oubliez pas de le reprogrammer.

  • Page 27: Caractéristiques Techniques

    MONITEUR POUR VIDEOPORTIER FRA - 27 CARACTÉRISTIQUES TECHNIQUES MONITEUR ENARA REFÉRENCE 9630088 MVC-152 système 2 Fils Écran 7” Couleur TFT Menu à l'écran Communication Mains libres Régulation du volume d'appel "Ne pas déranger"; 0-9 Boutons-poussoirs pour fonc- tions auxiliaires Capture d'images Oui/Oui Emplacement Micro SD Wi-Fi...
  • Page 28 The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. Pol. Ind. Arreche-Ugalde, 1 Apdo.
