- Page 1 抵抗溶接機用通電加圧力センサ WELDING FORCE-CURRENT SENSOR FOR RESISTANCE WELDING MACHINES MA-770A/771A 取 扱 説 明 書 OPERATION MANUAL AB06M0809-10...
-
Page 2: Table Of Contents
MA-770A/771A このたびは、弊社の製品をお買い求めいただきありがとうございます。 本製品を正しくお使いいただくために、この「取扱説明書」を最後までお読みください。また、 ご覧になった後は大切に保管してください。 Thank you for purchasing our product. For correct use, read this Operation Manual carefully. After reading, save it properly for future reference. もくじ／Contents 1. 特に注意していただきたいこと／Special Precautions ..1-1～1-3 2. 特長／Features ........2・3-1 3. 仕様／Specifications ........2・3-1 4. -
Page 3: 特に注意していただきたいこと／Special Precautions
MA-770A/771A 特に注意していただきたいこと／ Special Precautions (１)安全上の注意／Safety Precautions ご使用の前に、 この｢安全上の注意｣をよくお読 注意/CAUTION みになって、正しくお使いください。 ！ Before using, read "Safety Precautions" carefully to understand the correct method of 取り扱いを誤った場合、人が傷害を負う危険が use. 想定されるものおよび物的損害の発生が想定さ れるもの。 ■ここに示した注意事項は、 製品を安全にお使いいただ Denotes operations and practices that may result in personal injury or damage to the き、... - Page 4 MA-770A/771A 警告/WARNING ！ 電極の間に手を入れない／Do not put your hands between the electrodes. 溶接するさいは、電極に手や指をはさまれないよう十分ご注意ください。 When welding, keep your fingers and hands away from the electrodes. 溶接作業中や溶接作業終了直後は、溶接箇所および電極部分にさわらない／Do not touch any welded part or electrodes during welding and just after welding finished. ワークの溶接箇所や電極、電極ホルダなどが高温になっています。 やけどをするおそれがありますのでさわらないでください。...
- Page 5 MA-770A/771A 注意/CAUTION ！ 可燃物を置かない／Keep combustible matter away from the welding machine. 溶接時に発生する散り(スパッタ)が可燃物に当たると、火災の原因となります。可燃物が取り 除けない場合は、不燃性のカバーで覆ってください。 Surface flash and expulsion can ignite combustible matter. If it is impossible to remove all combustible matter, cover them with non-combustible material. 毛布や布などをかぶせない／Do not cover the Sensor with a blanket, cloth, etc.
-
Page 6: 特長／Features

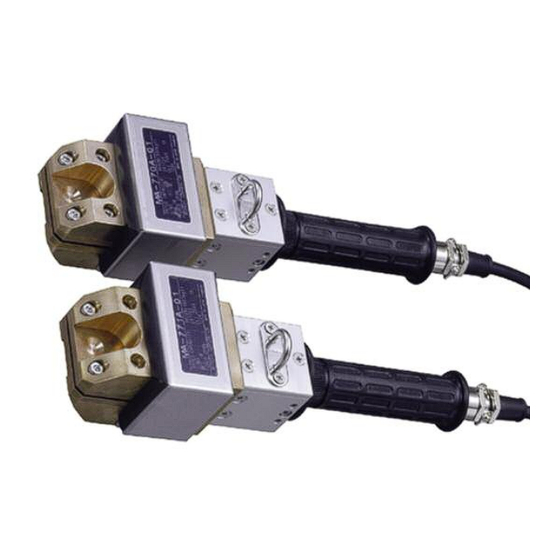

MA-770A/771A 特長／Features この製品は、ウエルドチェッカーおよびウエルドテスターの通電加圧力センサです。 電流・電圧はもちろん、通電中の加圧力も測定することもできます。 使用できるウエルドチェッカーおよびウエルドテスターは下表のとおりです。 This product is a welding force-current sensor for Weld Checkers and Weld Testers. This sensor is able to measure a weld force during welding as well as current and voltage. Available Weld Checkers and Weld Testers are as shown below. -
Page 7: 付属品・オプション・消耗品／ Accessories, Options And Consumables
MA-770A/771A 付属品・オプション・消耗品／ Accessories, Options and Consumables (１)付属品／Accessory 品名 数量 Item Name Quantity ストラップ（肩掛けベルト） Shoulder strap (２)オプション・消耗品／Options and Consumables 品名 型式 Item Name Model No. 交換プレートセット（溝つき） 、 プレート 2 枚＋取付ネジ L-06697-001 Replacement plate set (grooved), Two plates and mounting screw 交換プレートセット（溝なし） 、... -
Page 8: 各部の名称／Name Of Each Section
MA-770A/771A 各部の名称／Name of Each Section ① ② ③ ④ 詳細／Details 側面図／Side view １) ２) ３) ４) ① 電流・加圧力検出部／Current/Force sensor unit １)交換プレート／Replacement plate ２)測定ポイント／Measurement point ３)交換プレート取付ネジ(8 か所)／Mounting screws for Replacement plate (8 places) ４)FORCE SPAN(MM-370□/380A/400□/410□を接続する際に入力する数値です。／Input this value when connecting with MM-370□/380A/400□/410□.) ②... -
Page 9: 接続／Connection
MA-770A/771A のコネクタをウエルドチェッカーおよびウエルドテスターのコネクタに接続します。 電圧値の検出時には電圧検出ケーブルを MA-770A/771A の側面にあるコネクタに接続してください。 なお、コネクタ形状は、枝番によって変わります。 Connect the MA-770A/771A connector to the Weld Checker and Weld Tester connector. When detecting a voltage, connect the voltage-detecting cable to the connector on the side of MA-770A/771A. The connector shape changes depending on the branch number. -
Page 10: 測定／Measurement
MA-770A/771A 測定／Measurement (１)測定の前に／Before Measurement 以下の手順で、交換プレートを確認してください。 Refer to the following procedures to check the replacement plate. ① 交換プレート取付ネジが緩んでないことを確認します。緩んでいる場合には、約 3.0[N・m]のト ルクで締め付けます。 Check that the mounting screws for replacement plate are not loose. If any of them is loose, tighten with approx. 3.0 [N･m] of torque. - Page 11 MA-770A/771A ② 加圧点ずれ Displacement of weld force point 加圧中心点から前後に 10mm ほど加圧点がずれると、約 25%の測定誤差が生じます。加圧力測定 時にはなるべく加圧中心点で測定するようにしてください。(横方向のずれによる誤差は約 0%) When the weld force point is off by approx. 10 mm back and forth from the weld force center, approx. 25% of measurement error is observed. Be sure to measure a weld force at the weld force center as close as possible.
- Page 12 出部が破損するおそれがあります。また、電極の径によっても荷重に制限があります。加圧時 の衝撃荷重と下表の値などを考慮して、ご使用ください。 If the load more than 1.2 times of rated load (MA-770A: 6000N, MA-771A: 12000N) is applied, the Current/Force sensor unit may be broken. Also, there is a limit to the load depending on the diameter of electrode. Take the impact load during force application and the value in the following table into consideration before use.
-
Page 13: 保守／Maintenance
MA-770A/771A 保守／Maintenance 交換プレートのすり減り、傷み、めくれなどが激しい場合には、交換プレートを交換してください。交換 チップ取付ネジを 4 本(上下 8 本)取り外すことによって交換チップは交換可能です。4.(2)オプション・消 耗品を参照して、交換プレートをご購入ください。 If the replacement plate is worn down or damaged badly, replace it. Remove four mounting screws for replacement plate (eight in total) to replace the replacement plate. Refer to “4. (2) Options and Consumables”... -
Page 14: 外観図／Outline Drawing
MA-770A/771A 外観図／Outline Drawing （単位：mm／Dimensions in mm）...
