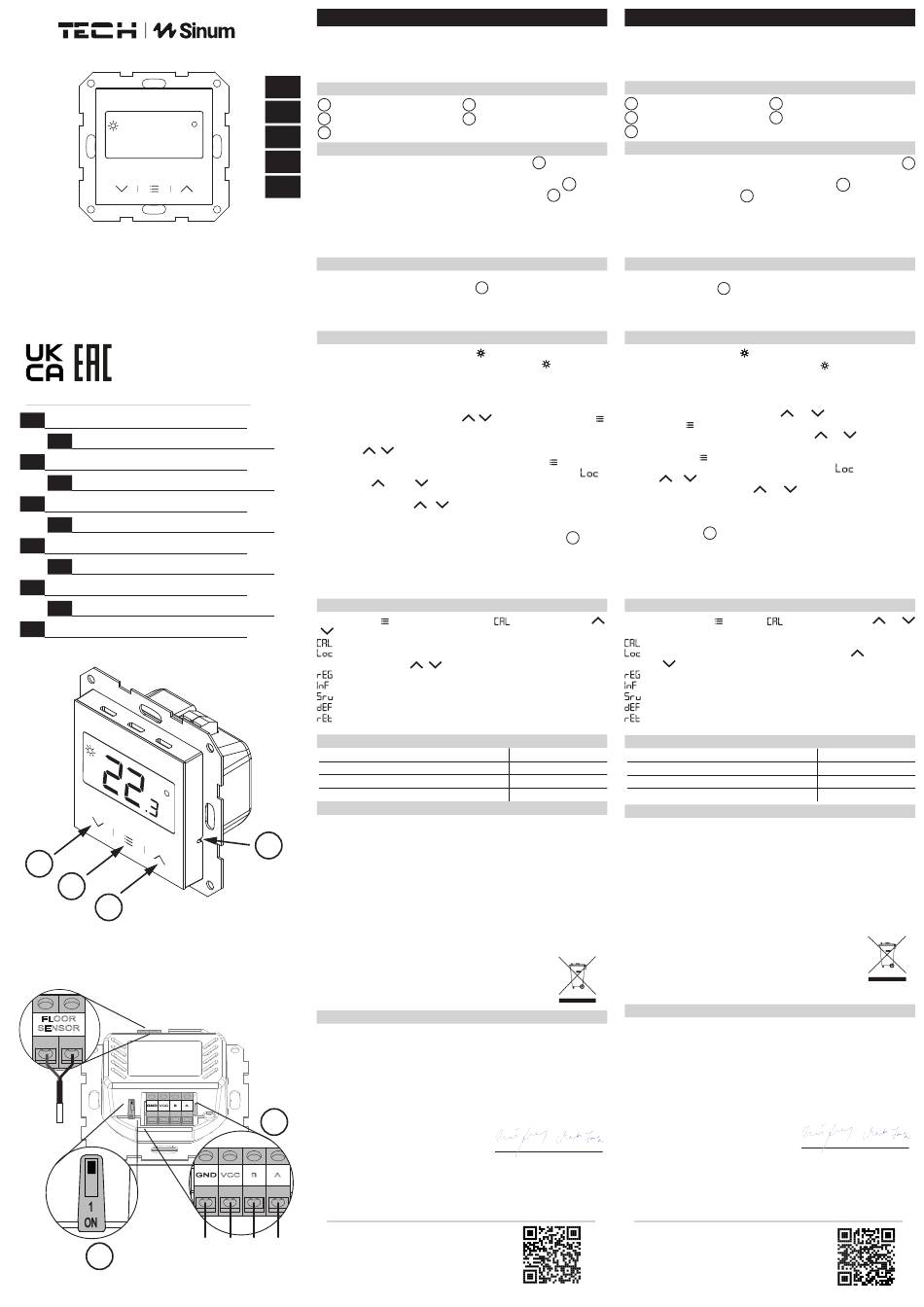

TECH Sinum FR-S2 Manual

22
.3
FR-S2
www.sinum.eu
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
3
2
3
FLOOR
SENSOR
VCC B A
5
Regulator pokojowy FR-S2 wyposażony jest w czujnik temperatury oraz wilgotności powietrza.
Dodatkowo do regulatora można podłączyć czujnik podłogowy. Aktualne odczyty wyświetlane są
na urządzeniu oraz przesyłane do Centrali Sinum, gdzie można ich dowolnie użyć tworząc różne
automatyzacje. Komunikacja z Centralą odbywa się przewodowo. Regulator montowany jest do
puszki elektrycznej o średnicy 60 mm.
PL
1
EN
- Przycisk rejestracji
EN
2
- Przycisk główny
CZ 3
- Przyciski nawigacji
Rejestracja urządzenia do systemu Sinum
SK
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS
wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W panelu głównym
DE
kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia SBUS >
urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo
użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia. INFO: Podczas rejestracji regulatora, automatycznie zarejestruje się również
czujnik wilgotności i czujnik podłogowy (jeżeli jest podłączony).
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w zakładce
Ustawienia > Urządzenia > Urządzenia SBUS >
przycisk rejestracji na urządzeniu przez 3-4 sekundy. Odpowiednie urządzenie na ekranie zostanie
podświetlone.
• Sterowanie grzaniem/chłodzeniem * (Ikona
w Centrali Sinum do wirtualnego termostatu. Na wyświetlaczu ikona
znaczenie:
- ikona świeci na stałe - dogrzewanie pomieszczenia (tryb grzania)
- ikona mruga - chłodzenie pomieszczenia (tryb chłodzenia)
- brak ikony - brak potrzeby grzania/chłodzenia
• Zmiana temperatury zadanej przyciskami
Zadana temperatura będzie obowiązywała na stałe.
Jeżeli regulator jest przypisany do wirtualnego termostatu, po zmianie temperatury należy
przyciskami
Con (na stałe) lub Off (zmiana nieaktywna)], zatwierdzić przyciskiem Menu
• Blokada przycisków - naciśnięcie przycisku Menu załączy funkcję
przyciskami
automatycznej blokady). Zatwierdzić przyciskiem Menu lub odczekać ok. 5 sek.
Jednoczesne przytrzymanie
przyciski.
• Połączenie regulatora - system posiada połączenie terminujące. Miejsce regulatora na
linii transmisji z Centralą Sinum określa położenie przełącznika terminującego
w pozycji ON (regulator na końcu linii) lub w pozycji 1 (regulator w środku linii).
* opcja dostępna w zależności od wersji programu
Przytrzymać przycisk
i ,zatwierdzenie przyciskiem Menu. Dostępne opcje:
- kalibracja czujnika temperatury,
- aktywacja/dezaktywacja blokady przycisków; aby odblokować należy przytrzymać
jednocześnie przyciski
- rejestracja urządzenia,
- informacja o wersji oprogramowania,
- menu serwisowe,
- przywrócenie ustawień fabrycznych,
- wyjście z Menu,
Napięcie zasilania
Maksymalny pobór mocy
Zakres pomiaru wilgotności
Zakres nastaw temperatury pokojowej
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego
użytkowania systemu. Producent zastrzega sobie prawo do udoskonalania urządzeń,
1
aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają charakter
poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie
zmiany są na bieżąco aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy.
Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń urządzenia.
Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem. Montażu powinna
dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do
obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek
czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy
upewnić się, że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze
sprzętu elektrycznego i elektronicznego.
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że regulator FR-S2
jest zgodny z dyrektywą:
• 2014/35/UE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• EN IEC 63000:2018 RoHS
4
Wieprz, 01.12.2023
VCC B A
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu kodu QR
-
+
www.techsterowniki.pl/manuals
B A
24V
Wyprodukowano w Polsce
PL
Opis
4
- Złącze komunikacji SBUS
5
- Rezystor terminujący
4
, a następnie należy
1
+
> Tryb identyfikacji oraz przytrzymać
Obsługa
) możliwe jest po przypisaniu regulatora
, i zatwierdzenie przyciskiem Menu
i określić zakres czasowy obowiązywania zadanej temperatury [0 ÷ 24h,
lub wybrać „yes" lub „no" (włączenie/wyłączenie
i do momentu zniknięcia ikony kłódki odblokowuje
Menu
Menu do momentu pojawienia się . Zmiana opcji przyciskami
i przez 3 sek,
Dane techniczne
24V DC ±10%
0,1W
10 - 95%
5 ÷ 35°C
Uwagi
jest przekazanie zużytego sprzętu do
Deklaracja zgodności UE
• 2014/30/UE • 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
lub na stronie www.techsterowniki.pl/manuals
The FR-S2 room regulator is equipped with a temperature and air humidity sensor. Additionally,
a floor sensor can be connected to the regulator. Current measurements are displayed on the
device and sent to the Sinum Central device, where they can be freely used to create various
automations. Communication with the Sinum Central device, is done by wire. The regulator is
mounted to an electrical box with a diameter of 60 mm.
1
- Registration button
2
- Main button
3
- Navigation buttons
How to register the device in the sinum system
The device should be connected to the Sinum central device using the SBUS connector
, and then enter the address of the Sinum central device in the browser and log in to the device.
+
> Dodaj
In the main panel, click the Settings > Devices > SBUS devices >
. Po prawidłowo briefly press the registration button
process, an appropriate message will appear on the screen. Additionally, the user can name the
device and assign it to a specific room. INFO: When registering the regulator, the humidity sensor
and floor sensor (if it is connected) will also be registered automatically.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in the Settings >
+
Devices > SBUS Devices >
on the device for 3-4 seconds. The device used will be highlighted on the screen.
• Heating/cooling control * (icon
może mieć różne
Central device to a virtual thermostat. On the display, the icon
- the icon is on permanently - heating of the room (heating mode)
- the icon is blinking - room cooling (cooling mode)
- no icon - no need for heating/cooling
• Changing the preset temperature with the
.
the Menu button . The set temperature will be permanent. If the regulator is assigned to a
virtual thermostat, after changing the temperature, use the
range of the set temperature [0 ÷ 24h, Con (permanently) or Off (inactive change)], confirm
with the Menu button .
.
• Button lock - pressing the Menu button will activate the function
;
use the or to select „yes" or „no" (automatic lock on/off). Confirm with the Menu
button or wait approx. 5 sec. Holding
disappears unlocks the buttons.
• Controller connection - the system has a terminating connection. The position of the
regulator on the transmission line with the Sinum Central is determined by the position of
5
the terminating switch . Set to ON position (regulator at the end of the line) or position 1
5
. Ustawić
(regulator in the middle of the line).
* option available depending on the program version
Hold down the Menu buttton until appears
,confirm with Menu button. Options available:
- temperature sensor calibration,
- activation/deactivation of the button lock; to unlock, hold down the
and buttons simultaneously for 3 seconds,
- device registration,
- software information ,
- service menu,
- factory reset,
- exit from the Menu,
Power supply
Max. power consumption
Humidity measurement range
Room temperature setting range
TECH Controllers is not responsible for any damages resulting from improper use of the
system. The manufacturer reserves the right to improve devices, update software and related
documentation. The graphics are provided for illustration purposes only and may differ slightly
from the actual look. The diagrams serve as examples. All changes are updated on an ongoing
basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not obeying
these instructions may lead to personal injuries or controller damage. The device should be
installed by a qualified person. It is not intended to be operated by children. It is a live electrical
device. Make sure the device is disconnected from the mains before performing any activities
involving the power supply (plugging cables, installing the device etc.). The device is not water
resistant.
The product may not be disposed of to household waste containers. The user
is obliged to transfer their used equipment to a collection point where all
electric and electronic components will be recycled.
EU Declaration of conformity
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the room regulator FR-S2
is compliant with Directive :
• 2014/35/UE • 2014/30/UE
For compliance assessment, harmonized standards were used:
• PN-EN IEC 60730-2-9:2019-06
• PN-EN 60730-1:2016-10
• EN IEC 63000:2018 RoHS
Wieprz, 01.12.2023
The full text of the EU declaration of conformity and the user manual are available after scanning
the QR code or at www.tech-controllers.com/manuals
www.tech-controllers.com/manuals
Made in Poland
EN
Opis
4
- SBUS communication connector
5
- Terminating resistor
4
+
> Add device. Then
1
on the device. After a properly completed registration
> Identification Mode tab and hold the registration button
Operation
) is possible after assigning the controller in the Sinum
can have different meaning:
and buttons and confirming with
and to specify the time
;
and simultaneously until the padlock icon
Menu
option. change options with and
Technical data
24V DC ±10%
0,1W
10 - 95%
5 ÷ 35°C
Notes
• 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
