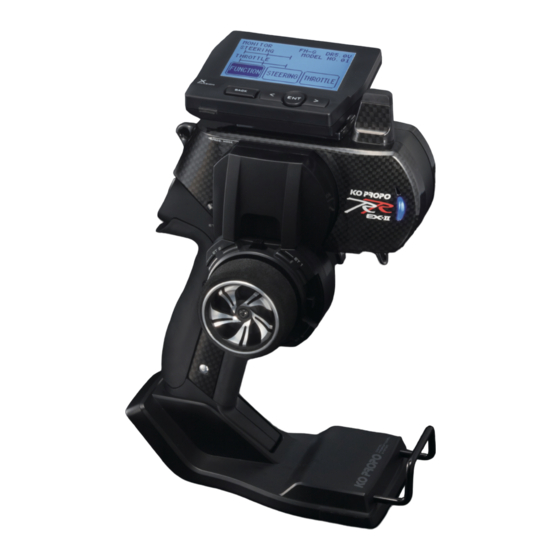

Ko Propo EX-RR Instruction Manual

アルミビスセット EX-RR/EX-2/LDT/NEXT
この度はアルミビスセットをご購入頂きまして誠に有り難うございます。締め付けの際に力を入れすぎ
ると破損する恐れがありますので、ビスの先端に少量のグリスを塗布して取付けて下さい。
① M2.6 -24 ------------- x 5 : ケース / ロックレバー
② M2.6 -14 ------------- x 1 : ケース
③ M2 -6 ------------------ x 1 : グリップケース
④ M2.6 -8 --------------- x 4 : グリップケース
⑤ M2.6 -16 ------------ x 4 : グリップケース
⑥ M2.6 -22 ------------ x 2 : スロットルユニット
⑦ M2.6 -5 丸皿 ------- x 4 : グリッププレート
⑧ M2.6 -8 丸皿 ------- x 4 : グリッププレート（ラージ）
⑨ M2 -6 キャップ ---- x 2 : トリガー
⑩ M2 ナット ----------- x 2 : トリガー
< 交換前に数をお確かめ下さい >
エキスパートグリップ LDT には
③④⑤⑧のみ使用します。
(LDT)
M2.6 -8
④
(LDT) M2.6 -8
④
(LDT) M2.6 -16
⑤
⑤
(LDT)
⑧ M2.6 -8 丸皿
※ ⑦ M2.6 -5 丸皿
（ノーマル / エキスパートグリップ時）
※ M2.6 -5 丸皿
⑦
M2.6 -8
④
M2.6 -16
⑤
M2.6 -16
⑤
マスターユニット
グリップユニット
エキスパートグリップ LDT には
③④⑤⑧のみ使用します。
M2.6 -22
⑥
(LDT)
M2 -6
③
(LDT)
M2.6 -16
M2.6 -8
④
(LDT)
⑧ M2.6 -8 丸皿
※
⑧
※ラージグリップ /LDT の場合は、 M2.6 -8 丸皿です。
⑧
ノーマル / エキスパートグリップに M2.6 -8 を
使用すると、電池ボックスが破損したり取り出
せなくなる恐れがあります。
取扱説明書
Ver.1.00.
M2.6 -24
①
M2.6 -24
①
グリップユニット
M2.6 -22
⑥
M2.6 -5 丸皿
⑦
※ M2.6 -5 丸皿
⑦
（ノーマル / エキスパートグリップ時）
マスターユニット
M2.6 -24
①
M2.6 -24
①
M2.6 -24
①
M2.6 -14
②
トリガー
M2 ナット
⑩
M2 ナット
⑩
◆ お問い合わせ ◆
最新情報はホームページに掲載中！
www.kopropo.co.jp
M2 -6 キャップ
⑨
M2 -6 キャップ
⑨
近藤科学株式会社
サービス部
〒116 - 0014 東京都荒川区東日暮里 4 - 17 - 7
☎ 03
- 3807 - 7648
受付時間：月曜日〜金曜日（祝祭日を除く）
9：00 〜 12：00、13：00 〜 17：00
