urmet domus 1043 Manual

DS1043-150D
ITALIANO
DESCRIZIONE GENERALE
Il pulsante antincendio 1043/144 è utilizzato per
la segnalazione manuale di allarme su impianti
antincendio di tipo convenzionale.
Il pulsante è di tipo riarmabile: effettuando una
pressione sulla parte centrale del frontale,
questo si sposterà verso l'interno, azionando
l'interruttore e generando la condizione di
allarme. L'accensione del LED di colore rosso
indica lo stato di allarme.
Il ripristino dalla condizione di allarme è
effettuabile inserendo l'apposita chiavetta in
dotazione nella feritoia e tirando come mostrato
in Fig. 1. Per aprire il contenitore utilizzare la
chiavetta come illustrato dalla Fig. 2.
È possibile utilizzare la contro-base 1043/149
per installazioni con canaline elettriche esterne
con diametro fino a 20mm.
Il pulsante 1043/144 è da utilizzarsi con le attuali
centrali convenzionali
1043/024A, 1043/136) e quelle di prossimo
sviluppo.

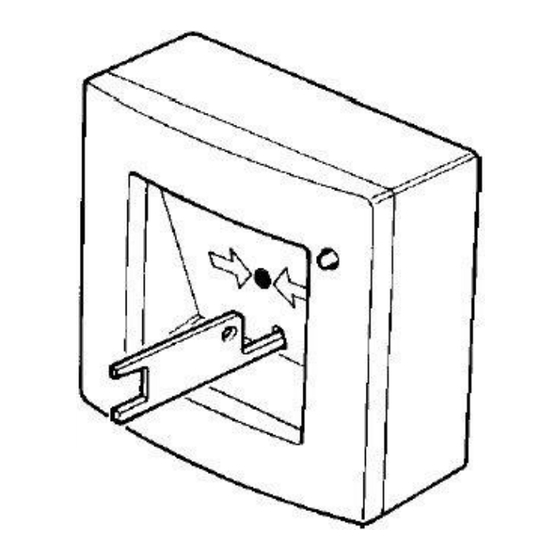

Fig. 1 – Riarmo / Resetting
PULSANTE ANTINCENDIO RIARMABILE
RESETTABLE MANUAL CALL POINT
Sch./Ref. 1043/144
Urmet (1043/022A,
ENGLISH
GENERAL INFORMATION
The manual call point 1043/144 is used to
manually initiate an
conventional fire prevention systems.
The 1043/144 is a resettable manual call point,
the alarm condition will be initiated by pressing
on the operating face of the manual call point.
The red LED indication indicates, when turned-
on, the alarm condition.
Resetting of the alarm condition is effected by
inserting the supplied key in the slit and pulling
as shown in Fig. 1. To open the enclosure use
the key as shown in Fig. 2.
The 1043/149 counter-base can be used for
installations with external electrical conduits with
a diameter of up to 20mm.
The manual call point 1043/144 is to be used
with actual (1043/022A, 1043/024A, 1043/136)
and future Urmet conventional control panels.
Fig. 2 – Apertura del contenitore
Opening Enclosure
Mod.
1043
LBT8447
alarm condition on
