DS1043-119E
ITALIANO
DESCRIZIONE GENERALE

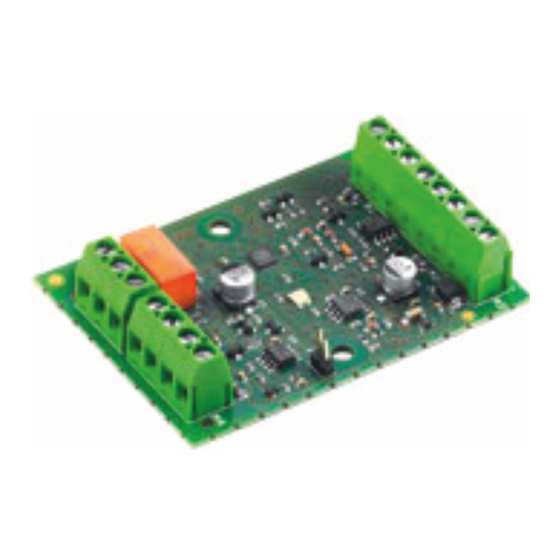

Il modulo polivalente 1043/532 con microprocessore
ed isolatore di corto circuito è un dispositivo
programmabile che può essere configurato come:
 modulo di uscita attuatore (MU)
 modulo di ingresso per contatti stabili (LI)
 modulo di ingresso per contatti impulsivi (PI)
Sul modulo è possibile abilitare alcune funzioni
opzionali relative alla modalità di funzionamento
selezionata;
la
programmazione
eseguita direttamente tramite le centrali Urmet Sch.
1043/550,1043/560 e 1043/570.
La configurazione di fabbrica del modulo polivalente è
impostata come attuatore in modo 0.
1043/532 memorizza automaticamente, nella sua
memoria non volatile, le trenta misure precedenti e le
30 misure successive ad una condizione di allarme.
Queste misure possono essere visualizzate, in forma
grafica o testuale, sul display della centrale.
Questa funzionalità è molto importante per analizzare
a posteriori le condizioni del modulo prima e dopo che
la condizione di allarme è stata rilevata. Sul modulo,
oltre all'uscita a contatti liberi (relè), è presente
un'uscita
controllata
l'alimentazione esterna. Con l'alimentazione esterna
collegata, l'uscita controllata ha una portata massima
in corrente di 0,75A@30V⎓, senza alimentazione
esterna l'uscita assume la funzionalità di uscita di
ripetizione allarme ed è limitata a 15mA@18V⎓.
Il LED bicolore, in condizioni operative, indica lo stato
del modulo mentre, in modalità service, può essere
utilizzato per visualizzare l'indirizzo del modulo tramite
una funzione specifica attivata dalla centrale.
DS1043-119E
MODULO INPUT OUTPUT
INPUT OUTPUT MODULE
Sch./Ref. 1043/532
può
essere
ed
un
ingresso
Per ulteriori informazioni fare riferimento al manuale
programmazione
Sch.1043/550,1043/560 e 1043/570.
1043/532 MODULO ATTUATORE
Sono possibili quattro modalità di funzionamento:
Modo 0
Questa modalità di funzionamento è rivolta
all'attivazione
all'attuatore
disattivazione/riattivazione locale: in tal caso un
contatto NA dell'apparecchiatura dovrà essere
posto in parallelo al resistore di fine linea
dell'ingresso 1 (Fig. 1).
Modulo alimentato esternamente
In condizioni di riposo l'attuatore controlla la
presenza del resistore di fine linea da 10K solo
sull'ingresso 1 e se l'ingresso viene aperto o
viene cortocircuitato il modulo invia la rispettiva
segnalazione di guasto n° 13 o n° 12 alla
centrale.
In condizione di attivato, tramite comando
per
impartito dalla centrale, l'attuatore attiva sia il relè
che l'uscita controllata; l'ingresso 1 può essere
utilizzato come disattivazione locale chiudendo
un contatto NA posto in parallelo al resistore di
fine linea.
La disattivazione permane fintanto che il contatto
rimane chiuso (Fig. 1).
Le fasi di blocco dell'attuazione e di ripristino
delle
uscite
segnalazioni di guasto n° 100 e n° 101 alla
centrale.
Modulo non alimentato esternamente
L'ingresso 1 non è controllato e l'uscita
controllata assume la funzionalità di uscita
ripetizione allarme.
delle
centrali
di
apparecchiature
dove
necessita
inviano
rispettivamente
Mod.
1043
LBT8208
Urmet
collegate
una
sua
le
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1043 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus 1043

Summary of Contents for urmet domus 1043

  • Page 1 DS1043-119E MODULO INPUT OUTPUT INPUT OUTPUT MODULE Sch./Ref. 1043/532 ITALIANO DESCRIZIONE GENERALE Per ulteriori informazioni fare riferimento al manuale Il modulo polivalente 1043/532 con microprocessore programmazione delle centrali Urmet ed isolatore di corto circuito è un dispositivo Sch.1043/550,1043/560 e 1043/570.
  • Page 2 Modo 1 Modo 3 Questa modalità di funzionamento è rivolta al Questa modalità di funzionamento è rivolta al controllo di apparecchiature collegate all'attuatore: all’attivazione ed al controllo di sistemi (es. in tal caso un contatto normalmente chiuso evacuazione) necessitano particolari dell'apparecchiatura dovrà...
  • Page 3 Nella configurazione come modulo di uscita l’ingresso 2 non è mai controllato né utilizzato. Fig. 1 – Collegamento modulo 1043/532 come attuatore in modo 0 con disattivazione locale oppure in modo 3 per controllo sistemi (distanza massima contatto di disattivazione <10m)
  • Page 4 Fig. 2 – Collegamento modulo 1043/532 come attuatore in modo 1 (distanza max apparecchiatura da controllare<10m) Fig. 3 – Collegamento modulo 1043/532 come attuatore in modo 2 (distanza max apparecchiatura da controllare<10m) DS1043-119E...
  • Page 5 Fig. 5 per le connessioni elettriche. La funzione multisoglia è valida solo per l’ingresso 1. Fig. 4 – Collegamento modulo 1043/532 come modulo d’ingresso stabile (LI) a singola soglia (distanza massima apparecchiatura di controllo <10m) DS1043-119E...
  • Page 6 Fig. 4a – Collegamento modulo 1043/532 come modulo d’ingresso stabile (LI) a singola soglia (resistenza massima dei cavi di collegamento con l’apparecchiatura di controllo <100) Fig. 5 – Collegamento modulo 1043/532 come modulo d’ingresso stabile (LI) a multisoglia (distanza massima apparecchiatura di controllo <10m)
  • Page 7  uscita di reset abilitata con durata di il tasto riavvia (reset globale). attivazione di 3 secondi  cancellazione condizione di allarme tramite tasto "riavvia" della centrale. Fig. 6 – Collegamento modulo 1043/532 come modulo d’ingresso impulsivo (PI) (distanza massima pulsante di comando =10m) DS1043-119E...
  • Page 8 Capacità massima = 2µF Il collegamento elettrico deve essere effettuato rimuovendo circa 10mm di protezione isolante dal conduttore principale inserendolo nella morsettiera. Il modulo 1043/532 deve essere utilizzato esclusivamente con le centrali Urmet Sch. 1043/550,1043/560 e 1043/570. Descrizione Ingresso positivo linea rivelazione...

  • Page 9: Caratteristiche Tecniche

    (-22  158°F) immagazzinamento Classe Ambientale Interno Dimensioni 109x91x30 mm Peso 140 g Materiale contenitore ABS V0 Conforme alle norme EN54-18:2005/AC:2007 EN54-17:2005/AC:2007 Modulo INPUT/OUTPUT Mod.1043/532 Urmet S.p.A. 1293-CPD-0325 1293 DoP n. 1293-CPR-0325 Ulteriori informazioni sono disponibili presso il costruttore. DS1043-119E...

  • Page 10: General Description

    13 or n° 12 to the module is set as actuator in mode 0. control panel. The 1043/532 is able to store automatically, into When activated via a command sent by the its non volatile memory, thirty measures before and thirty measures after the alarm condition.
  • Page 11 Mode 2 This operating mode will be used for activation and input 1 ends, the module signals fault n° 102 to the control of electro-mechanic devices (e.g. dumpers) control panel. which require some time to switch from the idle to At the next reset of the module, the supervised the active condition: in this case a NO contact of the output, if programmed to be always active, will be...
  • Page 12 Fig. 1 – Connections for 1043/532 module configured as mode 0 actuator with local reset or mode 3 for system control (max connection length between reset contact and 1043/532 module is 10m) Fig. 2 – Connections for 1043/532 module configured as mode 1 actuator...
  • Page 13 Fig. 3 – Connections for 1043/532 module configured as mode 2 actuator (max connection length between equipment under monitoring and input 1 is 10m) 1043/532 INPUT MODULE LATCHED DRY CONTACTS panel to receive two alarm indications from the same module (see indications given in Fig. 5 for When programmed as single threshold latched electric connections).
  • Page 14 Fig. 4 – Connections for 1043/532 module configured as single threshold latched input module (LI) (max connection length between control and input 1 is 10m) Fig. 4a – Connections for 1043/532 module operating as single threshold latched input module (LI) (max resistance of the connection wires between control equipment and input 2 is <100 )
  • Page 15 Fig. 5 – Connections for 1043/532 module configured as multi-threshold latched input module (LI) (max connection length between control equipment and input 1 is 10m) 1043/532 INPUT MODULE PULSED DRY CONTACTS The way alarm condition is cleared in the module,...

  • Page 16: Terminal Boards

    Fig. 6 – Connections for 1043/532 module configured as pulsed input module (PI) (max connection length between control button and input 1 is 10m) ADDRESSING Description The address (1128) of the module is configured Detection circuit positive input via software and stored in a non-volatile memory.

  • Page 17: Input Characteristics

    <17V Bi-coloured LED block. Green, blinking slowly The 1043/532 can be used only with Urmet Ref. (2s): normal 1043/550,1043/560 and 1043/570 control panels. condition Green, fast blinking: INPUT CHARACTERISTICS duplicate address 1A, 30V ⎓...
  • Page 18 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
  • Page 19 DS1043-119E...
  • Page 20 DS1043-119E LBT8208 DS1043-119E...
