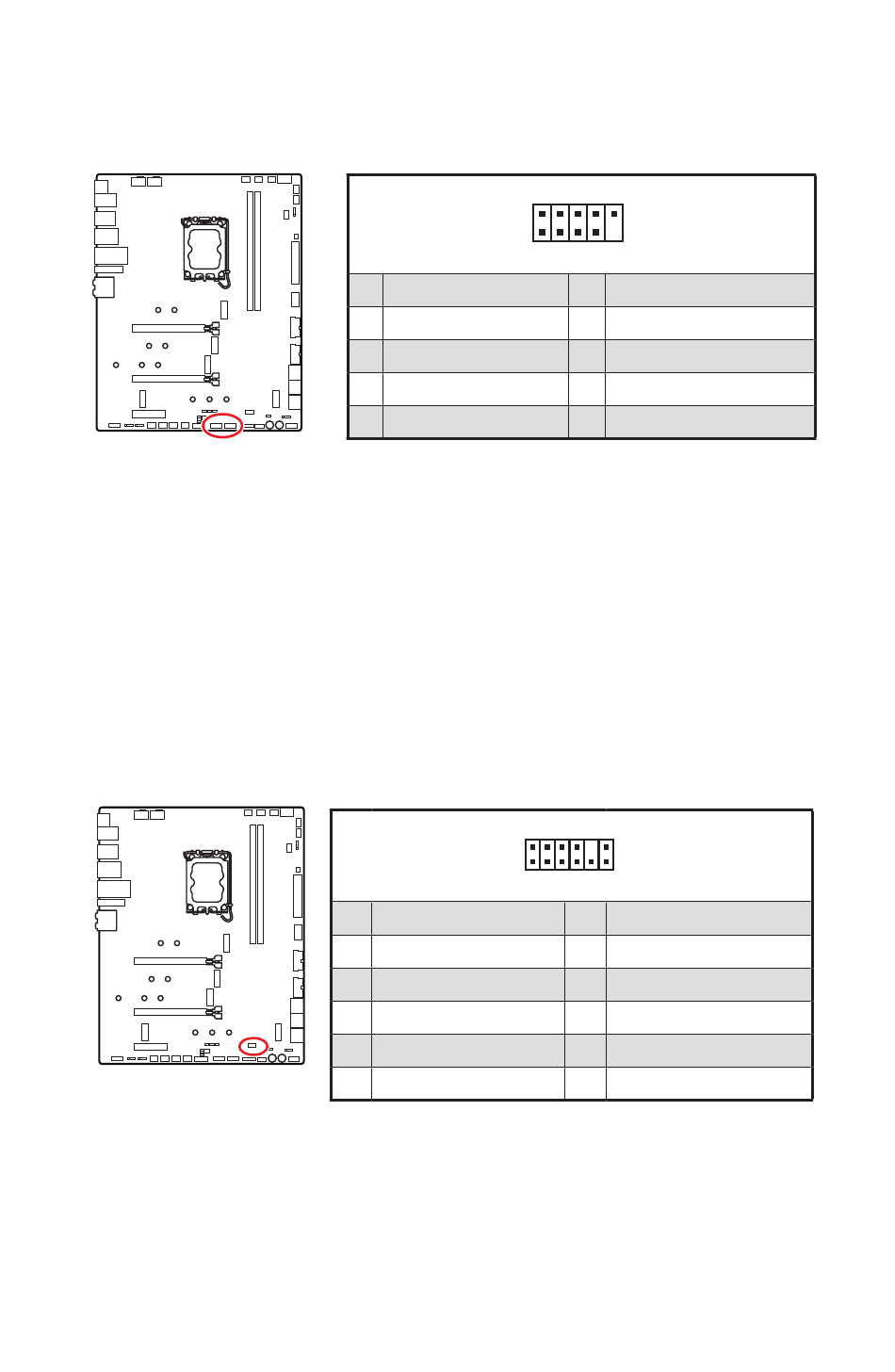

JUSB1~2: USB 2.0 Anschlüsse
Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel
verbinden.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
∙
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
∙
Sie bitte die MSI® Center-Dienstprogramm.

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
1 SPI Power
3 Master In Slave Out (SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
2 10
1 9
2
4 USB1-
6 USB1+
8 Ground
10
2 12
1
11
2 SPI Chip Select
4 Master Out Slave In (SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
