Carel P+D Series Quick Start Manual

+0500058IE - rel. 1.7 date 05.04.2024

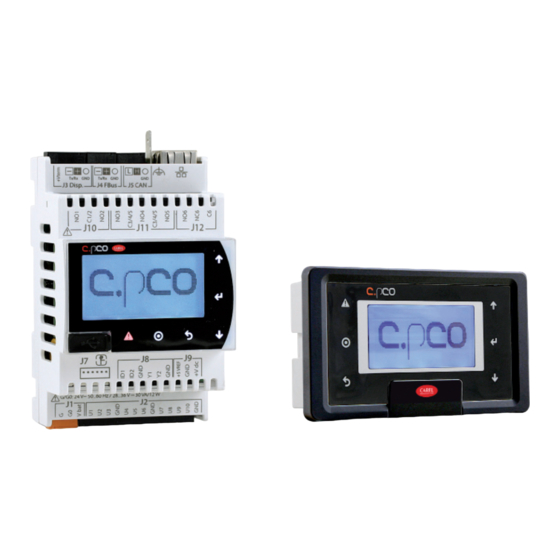

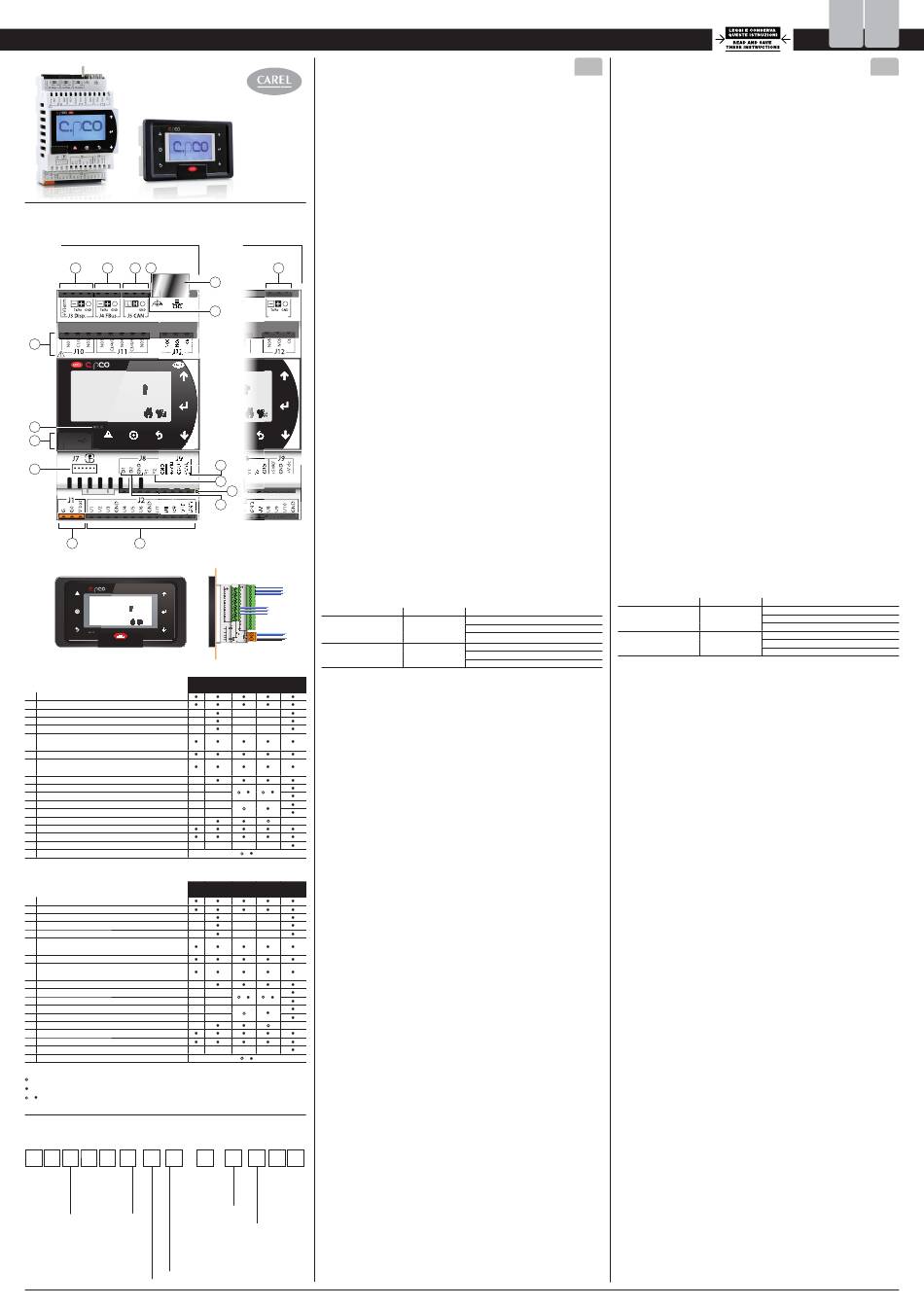

P+D* and P+P*: c.pCO mini –
Descrizione connettori / Connector's description
Versione guida DIN / DIN version
High-end
version
8 9 10 12
7
C.pCO n° (03) ) C.pC .pC CO CO
33,6°C ° ° C C C 3 3 3 3 3 3 3 3 , ,6°C
Time 12:33 33 Tim Time
date: 07.06.2013 06 06.201 2013 3 dat d t e: :
17
15
3
1 2
Versione a pannello / Panel version
C.pCO n° (03) (03 (03) )
33,6°C ,6°C 6 °C
Time 12:33 12:33
date: 07.06.2013 07.06.2013
Legenda
Basic Enhanced
1 Connettore per l'alimentazione [G(+), G0(-), Vbat]
2 Ingressi/uscite universali
3 Valvola Unipolare
4 DI: ingressi digitali a contatto pulito
5 Uscite analogiche
+Vdc alimentazione per sonde attive
6
+5V alimentazione per sonde raziometriche
7 Uscite digitali a relè
Connettore terminale esterno o BMS o Fieldbus
8
+Vterm: alimentazione per terminale
9 Connettore FieldBus
10 Connettore CANBus (Solo predisposizione)
11 LED comunicazione CANBus
12 Faston connessione a terra Ethernet
13 Connettore Ethernet
14 Connettore BMS
15 Porta microUSB
16 LED alimentazione
17 Antenna NFC
18 Display built-in
Legend
Basic Enhanced
1 Power supply connectors [G(+), G0(-), Vbat]
2 Universal inputs/outputs
3 Valve Unipolar connector
4 DI: digital inputs free contact
5 Analogue outputs
+VDC: alimentazione per sonde attive
6
+5V power supply for raziometric probes
7 Relay digital outputs
External terminal or BMS or Fieldbus connector
8
+Vterm: terminal power supply
9 FieldBus connector
10 CANBus connector (CAN-ready only)
11 CANBus communicationd LED
12 Faston for Ethernet earth connection
13 Ethernet connection
14 BMS connector
15 microUSB port
16 Power supply LED
17 Antenna NFC
18 Built-in display
= non disponibile / not available
= disponibile / available
/ = opzionale / optional
Modelli e opzioni / Models and options
P + _ * * _ _ _
Versione Sistema Operativo
Version Operating System 0 = Not available
D = DIN 0 = c.suite OS D = 1x Unipolar
P = Panel T = STone OS
Connettività High-end Connettività seriale
High-end Connectivity Serial Connectivity
U = USB B = Display port
N = USB, NFC E = Display port, 1x BMS, 1x Fieldbus
B = USB, Bacnet license embedded H = Display port, 1x Fieldbus, Ethernet
F = USB, NFC, Bacnet license embedded
Controllo Programmabile Integrato / Integrated Programmable Controller
Caratteristiche generali
c.pCO mini é un controllo elettronico programmabile sviluppato da Carel per applicazioni
di condizionamento, riscaldamento e refrigerazione e in generale del settore HVAC/R. Assi-
cura una notevole fl essibilità, consentendo di realizzare soluzioni specifi che su richiesta del
cliente. Attraverso l'utilizzo degli ambienti di sviluppo Carel per i controlli programmabili
assicura la massima fl essibilità di programmazione adattabile per ogni esigenza. c.pCO mini
controlla la logica ingressi/uscite, la comunicazione con il terminale della famiglia pGD1, ol-
tre alla comunicazione con altri dispositivi grazie alla presenza di tre porte seriali e una porta
Ethernet. Gli ingressi/uscite universali (denominati nello schema di connessione come U)
possono essere confi gurati da programma applicativo per collegare sonde attive e passi-
ve, ingressi digitali, uscite analogiche e PWM. Ciò aumenta la possibilità di confi gurazione
degli ingressi/uscite, aumentando la fl essibilità di utilizzo dello stesso controllo per diverse
applicazioni. L'utilizzo degli ambienti di sviluppo, installabili su PC, per la creazione e la per-
sonalizzazione del programma applicativo, la simulazione, la supervisione e la defi nizione
dell'intelligenza distribuita, permette di sviluppare nuove applicazioni in breve tempo. Il
caricamento del software applicativo sul controllo tramite porta USB o Ethernet avviene
tramite appositi tool CAREL a riga di comando. La gamma c.pCO mini è composta dai mo-
delli DIN (con o senza display LCD), e dal modello a pannello. Entrambi i modelli si dividono
Enhanced
in 4 versioni (Basic, Enhanced, Smart e High-End) in funzione della connettività e degli I/O a
version
bordo (vedi Tab. 1). Per i tool di sviluppo e a riga di comando fare riferimento alle apposite
sezioni in KSA - Sw&Support.
14
13
Caratteristiche degli I/O
Ingressi Digitali
• Tipo: ingressi digitali a contatto pulito
11
J6 BMS • Numero di ingressi digitali (DI): 2
• Massima corrente in uscita: 5mA
• Massima tensione a contatto aperto: 12Vdc
• Lunghezza del cavo di connessione: < 10 m
Uscite analogiche
n° (03) n n
• Tipo: 0...10 Vdc continui, PWM 0/10 V sincroni con l'alimentazione con controllo a
taglio di fase, PWM 0/10 V frequenza 100 Hz, PWM 0/10 V frequenza 2 KHz, selezio-
nabili da programma applicativo;
• Numero di uscite analogiche (Y): 2;
12:33
07.06.2013 0 0
• Corrente massima in uscita: 10mA;
• Duty Cycle uscita PWM selezionabile da programma applicativo: range operativo
0% - 10%...90% - 100% (valori nel range 1..9% - 91..99% non sono gestiti);
• Precisione delle uscite analogiche: ± 3% del fondo scala;
• Lunghezza del cavo di connessione: < 10m
6
Canali Universali
5
• Bit conversione analogico digitale: 14;
16
• Tipo di ingresso selezionabile da applicativo: NTC, PT1000, PT500, PT100, 4...20mA,
4
0...1 V, 0...5 V, 0...10 V, Ingresso digitale da 0 a 2KHz (risoluzione ± 1Hz) di tipo ON/
OFF o di tipo open collector (Rpullup 2Kohm);
• Tipo di uscita selezionabile da applicativo: PWM 0/3,3 V 100 Hz, PWM 0/3,3 V 2 KHz,
uscita analogica 0...10 V;
Fig. 1
• Massima corrente in uscita 2 mA;
• Numero di canali universali (U): 10;
• Precisione lettura ingressi analogici: ± 0,3% del fondo scala;
• Precisione uscite analogiche: ± 2% del fondo scala;
• Lunghezza del cavo di connessione: < 10m.
Uscite digitali
Gruppo 1 (R1, R2) - J10
Gruppo 2
(R3, R4, R5) - J11
Fig. 2
Gruppo 3 (R6) - J12
Tra il Gruppo 1 e il Gruppo 2 è presente un isolamento di tipo funzionale: se entrambi
Smart Smart
High-end
utilizzati, è mandatorio utilizzare la stessa sorgente di alimentazione.
Enhanced High-end
L'isolamento rinforzato del gruppo 3 rispetto agli altri 2 gruppi permette l'utizzo di una
sorgente a tensione diversa. Lunghezza del cavo di connessione: < 30 m.
Uscita Valvola Unipolare
Numero di valvole: 1
Massima potenza per ogni valvola: 8 W
Tipo di pilotaggio: unipolare
Connettore valvola: 6 pin sequenza fi ssa
Alimentazione: 13 Vdc ±5%
Corrente massima: 0.35 A per ogni avvolgimento
/ /
Minima resistenza avvolgimento: 40 Ω
Massima lunghezza cavo di connessione:
Ambiente residenziale/industriale = 2m senza cavo schermato. 6 m con utilizzo di cavo
schermato connesso a terra da entrambi i lati (E2VCABS3U0, E2VCABS6U0)
Ambiente domestico = 2m senza cavo schermato.
/
Caratteristiche elettriche e meccaniche del controllo
Tab.1
Alimentazione
• Tensione di alimentazione del prodotto alimentato tra G e G0: 24 Vac +10%/-15%
Smart Smart
High-end
50/60 Hz, 28 to 36 Vdc +10%/-15%;
Enhanced High-end
• Tensione di alimentazione del prodotto alimentato tra G0 e Vbat: +18Vdc unica-
mente per alimentazione proveniente da modulo ultracap (EVD0000UC0);
NB: con alimentazione Vdc non è gestita la chiusura forzata dell'ExV in caso di
mancanta tensione.
• Massima potenza assorbita:
– 18 VA / 7W nelle versioni Basic e Smart
– 30 VA /12W nelle versioni Enhanced e High-end (40 VA in caso di alimentazione
combinata con modulo Ultracap).
• Durata minima del prodotto correttamente funzionante connesso al modulo
ultracap (EVD0000UC0):
/ /
– 60 secondi senza chiusura forzata valvola;
– 40 secondi con chiusura forzata valvola.
• Isolamento di tipo rinforzato tra alimentazione principale e controllo deve essere
garantito dal trasformatore esterno di alimentazione con isolamento di sicurezza
(IEC61558-2-6), da installare esternamente.
• Protezione da cortocircuito: installare fusibile esterno T 2,5 A (IEC60127-1);
/
Connettori
Tab.2
• Massima tensione connettori (NO1...C6): 250 Vac;
• Sez. min. dei conduttori uscite digitali: 1,5 mm2;
• Sez. min. dei conduttori di tutti gli altri connettori: 0,5 mm2.
Contenuto confezione
c.pCO mini; foglio istruzioni
Sono esclusi invece: fusibile esterno, kit morsetti (coppia serraggio viti: 0,2 Nm per i
connettori passo 3,81; 0,4 Nm per i connettori passo 5,08).
ATTENZIONE: Vedi nota (1) nel paragrafo "Avvertenze importanti".
* _ _ * *
Alimentazioni fornite dal prodotto
• Tipo: +Vdc per alimentazione sonde esterne, +5 Vref per alimentazione sonde
ExV driver Interfaccia
esterne; +Vterm per alimentazione terminali
Interface
• Tensione nominale +Vdc: 12 Vdc ±8%
L = LED display
• Max corrente disponibile +Vdc: 50 mA, protetta da cortocircuito
E,B,F =
• Tensione nominale +5Vref: 5 Vdc ±3%
LCD display
• Massima corrente disponibile (+5 Vref ): 50 mA, protetta da cortocircuito
• Tensione nominale +Vterm: da 24 a 36 Vdc ±10% in funzione della tensione di
alimentazione del prodotto.
• Massima corrente disponibile 100 mA, adatta per alimentare il terminale pGD1,
pLDPRO e th-Tune CAREL, protetta da cortocircuito
• Massima lunghezza del cavo di connessione: < 10m
ITA
EN IEC 60730-1 UL 60730
5A resistivi, 250Vac, 30k cicli
NO, 2(1)A,
1FLA, 6LRA, 250Vac, 30k cicli
250Vac, 100k cicli
Pilot duty C300, 250Vac, 30k cicli
1A resistivo, 250Vac, 30k cicli
NO, 1(1)A,
1FLA, 6LRA, 250Vac, 30k cicli
250Vac, 100k cicli
Pilot duty D300, 250Vac, 30k cicli
General characteristics
c.pCO mini is a programmable electronic controller developed by Carel for air-con-
ditioning, heating, refrigeration and HVAC/R applications in general. It ensures signi-
fi cant fl exibility, allowing specifi c solutions to be developed based on customer re-
quirements. Indeed, the use of Carel development tools for programmable controllers
ensures maximum programming fl exibility, creating application programs that are
adaptable to all needs. c.pCO mini controls input/output logic, communication with
pGD1 family terminals, and communication with other devices, using three serial ports
and an Ethernet port. The universal inputs/outputs (marked as U in the connection
diagram) can be confi gured in the application program to connect active and passive
probes, digital inputs, analogue and PWM outputs. This allows additional input/output
confi gurations, increasing the fl exibility of the controller in diff erent applications. The
development tools, installed on a PC, can be used to create and customise the appli-
cation program, simulate operation and supervision, and defi ne distributed intelligen-
ce, allowing new applications to development in a very short time. The application
programs are loaded onto the controller via USB Ethernet port, using specifi c Carel
command line tool. The c.pCO mini range comprises models for DIN rail mounting
(with or without LCD), and panel installation. Both models come in 4 versions (Basic,
Enhanced, Smart and High-End), diff ering in terms of connectivity and the number of
I/Os on board (see Tab. 1). For development and command line tools please refer to the
appropriate sections in KSA - Sw&Support.
I/O specifi cations
Digital inputs
• Type: digital inputs with voltage-free contacts;
• Number of digital inputs (DI): 2;
• Maximum current output: 5 mA;
• Maximum voltage with the contact open: 12 Vdc;
• Maximum connection cable length: < 10 m
Analogue outputs
• Type: 0 to 10 Vdc continuous, PWM 0/10 V synchronous with power supply with
phase cut control, PWM 0/10 V frequency 100 Hz, PWM 0/10 V frequency 2 kHz,
selectable from application program;
• Number of analogue outputs (Y): 2;
• Maximum current output: 10 mA;
• PWM output duty cycle selectable from application program: operating range 0%
- 10%...90% - 100% (values in the range 1..9% - 91..99% are not managed);
• Precision of analogue outputs: ± 3% of full scale;
• Maximum connection cable length: < 10 m
Universal channels
• Analogue/digital conversion: 14-bit;
• Type of input selectable from application program: NTC, PT1000, PT500, PT100, 4
to 20mA, 0 to 1 V, 0 to 5 V, 0 to 10 V, 0 to 2 kHz (resolution ± 1Hz) on/off or open
collector digital input (Rpullup 2 kOhm);
• Type of output selectable from application program: PWM 0/3.3 V 100 Hz, PWM
0/3.3 V 2 kHz, 0 to 10 V analogue output; Maximum current output 2 mA;
• Number of universal channels (U): 10;
• Precision of analogue input reading: ± 0.3% of full scale;
• Analogue output precision: ± 2% of full scale;
• Maximum connection cable length: < 10 m
Digital outputs
EN IEC 60730-1
5A resistive, 250Vac, 30k cycles
Group1 (R1, R2) - J10 NO, 2(1)A,
1FLA, 6LRA, 250Vac, 30k cycles
Group 2 (R3, R4, R5) - J11 250Vac, 100k cycles
Pilot duty C300, 250Vac, 30k cycles
1A resistive, 250Vac, 30k cycles
NO, 1(1)A,
Group 3 (R6) - J12 1FLA, 6LRA, 250Vac, 30k cycles
250Vac, 100k cycles
Pilot duty D300, 250Vac, 30k cycles
Between Group 1 and Group 2 there is functional isolation: if both used, it is manda-
tory to use the same power source.
The reinforced isolation of Group 3 with respect to the other 2 groups allows the use
of a diff erent voltage source. Maximum connection cable lenght: < 30 m.
Single-pole valve output
Number of valves: 1
Maximum output for each valve: 8 W
Type of control: single-pole
Valve connector: 6-pin, fi xed sequence
Power supply: 13 Vdc ±5%
Maximum current: 0.35 A for each winding
Minimum winding resistance: 40 Ω
Maximum length connection cable:
Residential/industrial environment = 2 m without shielded cable. 6 m using shielded
cable connected to earth at both ends (E2VCABS3U0, E2VCABS6U0)
Residential environment = 2 m without shielded cable.
Controller electrical and physical specifi cations
Power supply:
• Power supply to the product between G and G0: 24 Vac +10%/-15% 50/60 Hz, 28
to 36 Vdc ±10%;
• Power supply to the product between G0 and Vbat: +18 Vdc only for power supply
from the Ultracap module (EVD0000UC0).
NB: with Vdc power supply, forced closing of the ExV in the event of power failures
is not managed.
• Maximum power consumption:
– 18 VA / 7W in the Basic and Smart versions
– 30 VA /12W in the Enhanced and High-end versions (40 VA for power supply
combined with Ultracap module).
• Minimum duration of correctly functioning product connected to the ultracap
module (EVD0000UC0):
– 60 seconds without forced valve closure;
– 40 seconds with forced valve closure;
• Reinforced insulation between main power supply and control must be provided
by the external power supply transformer with safety insulation (IEC61558-2-6), to
be installed externally.
• Short-circuit protection: install external fuse T 2.5 A (IEC60127-1);
Connectors
• Maximum connector voltage (NO1...C6): 250 Vac;
• Minimum size of digital output wires: 1.5 mm2
• Minimum size of all other connector wires: 0.5 mm2
Package contents
c.pCO mini; technical leafl et
Not included: external fuse, connectors kit (screw tightening torque: 0.2 Nm for 3.81
pitch connectors; 0.4 Nm for 5.08 pitch connectors).
WARNING: See note (1) paragraph "Important Warnings.
Power supplied by the product
• Type: +Vdc for external probe, +5 Vref for external probe; +Vterm for terminals
• Rated voltage +Vdc: 12 Vdc ±8%
• Max current available +Vdc: 50 mA, protected against short-circuits
• Rated voltage +5Vref: 5 Vdc ±3%
• Maximum current available (+5 Vref ): 50 mA, protected against short-circuits
• Rated voltage +Vterm: 24 to 36 Vdc ±10% according to product power supply
voltage.
• Maximum current available 100 mA, suitable for powering the CAREL pGD1,
pLDPRO and th-Tune terminals, protected against short-circuits
• Maximum connection cable length: < 10 m
ITA ENG
ENG
UL 60730
