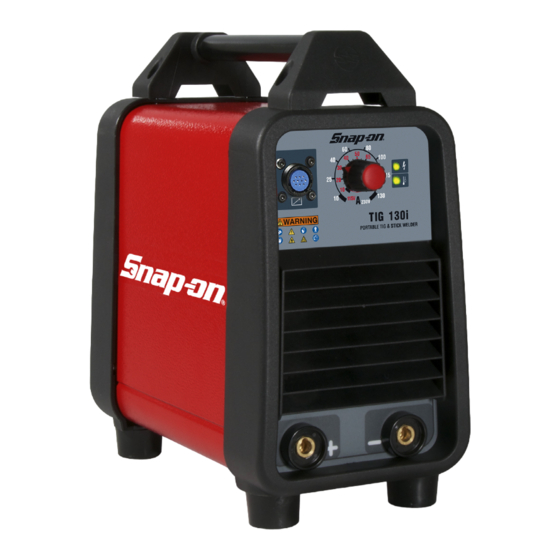

Cebora TIG 130i Service Manual
  1. Manuals
  2. Brands
  3. Cebora Manuals
  4. Portable Generator
  5. TIG 130i
  6. Service manual

Cebora TIG 130i Service Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
I
MANUALE DI SERVIZIO GENERATORE Art. 267.76.
Pag. 2
GB
POWER SOURCE Art. 267.76 SERVICE MANUAL.
Page 10
3302330
20-01-2017

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TIG 130i and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cebora TIG 130i

Summary of Contents for Cebora TIG 130i

  • Page 1 MANUALE DI SERVIZIO GENERATORE Art. 267.76. Pag. 2 POWER SOURCE Art. 267.76 SERVICE MANUAL. Page 10 3302330 20-01-2017...

  • Page 2: Table Of Contents

    SOMMARIO INFORMAZIONI GENERALI........3 ..............9 odiCi errore 3.3.1 Led giallo B acceso, temperatura inverter eccessiva....9 ..............3 nTroduzione 3.3.2 Led giallo B lampeggiante (3 lampeggi + 1,5 s pausa), tensione ’ ........3 ilosoFia generale d assisTenza di pilotaggio igbt inverter bassa..........9 .

  • Page 3: Informazioni Generali

    Introduzione. Introduzione. Il presente manuale ha lo scopo di istruire il personale Il TIG 130i è un sistema per la saldatura MMA e TIG, con addetto alla manutenzione del generatore art. 267.76 per accensione dell’arco a contatto realizzato con tecnologia sistemi di saldatura TIG ed MMA.
  • Page 4 Fig. 2.3.1 AVVERTENZA − il ponte raddrizzatore della corrente secondaria del In caso di mancato funzionamento del circuito flyback, trasformatore di potenza TF2. per esempio a causa di un guasto, il tempo di scarica Lo stadio d’ingresso è dotato di un circuito di commuta- dei condensatori-DC può...
  • Page 5 Fig. 2.3.2 La sezione di controllo della scheda potenza (13) sovrintende Al circuito di controllo della scheda potenza (13) arriva alla gestione di tutte le funzioni del generatore, fra le quali il segnale di temperatura proveniente dal sensore NTC, l’analisi della tensione di rete per la selezione del range di posizionato sul dissipatore degli igbt dell’inverter Q6, Q7, funzionamento, la regolazione della corrente di saldatura da Q8 e collegato ai terminali NTC del circuito stampato.

  • Page 6: Ttacchi , Comandi E Segnalazioni Generatore

    Attacchi, comandi e segnalazioni generatore. corretto flusso d’aria e quindi l’adeguato raffreddamento MANUTENZIONE. degli elementi interni del generatore. Controllare le condizioni dei cavi d’alimentazione del AVVERTENZE generatore e della torcia; se invecchiati o danneggiati QUALSIASI OPERAZIONE D’ISPEZIONE INTERNA sostituirli. O RIPARAZIONE DEVE ESSERE ESEGUITA DA Controllare le condizioni delle connessioni interne di PERSONALE QUALIFICATO.

  • Page 7: Il Generatore Non Si Accende, Pannello Di Controllo Spento

    3.2.1 Il generatore non si accende, pannello di TEST ALIMENTAZIONI SCHEDA POTENZA (13). controllo spento. □ Scheda potenza (13), connettori TS1, J1 e condensatore C8 = tensioni come indicato in Fig. 2.3.2 (alimentazio- TEST IDONEITÀ DELLA RETE. ne circuiti della scheda potenza (13)). □...

  • Page 8: Il Pulsante Di Start Non Provoca Alcun Effetto

    3.2.4 Il pulsante di start non provoca alcun effetto. 3.2.5 Tensione d’uscita a vuoto non corretta. Il comando di start è fornito al generatore attraverso il con- TEST TENSIONE D’USCITA A VUOTO. nettore H sul pannello frontale. □ Terminale d’uscita E(+) e terminale d’uscita D(-) su ge- Il suo funzionamento è...

  • Page 9: Tensione D'uscita Su Carico Resistivo Non Corretta

    3.2.6 Tensione d’uscita su carico resistivo non Codici errore. corretta. 3.3.1 Led giallo B acceso, temperatura inverter NOTA eccessiva. Per le prove seguenti utilizzare un carico resistivo in grado di sopportare la massima corrente del generatore. Il sensore NTC è inserito a contatto con il dissipatore degli I valori idonei sono visibili in tabella e sono riferiti al ge- igbt dell’inverter Q6, Q7, Q8.
  • Page 10 CONTENT GENERAL INFORMATION........11 ..............17 rror Codes 3.3.1 Yellow led B lit, inverter temperature above limits....17 ..............11 nTroduCTion 3.3.2 Yellow led B flashing (3 flash + 1.5 s pause), inverter igbt ..........11 eneral serviCe poliCy driver voltage low.

  • Page 11: General Information

    Introduction. The purpose of this manual is to train personnel assigned The TIG 130i is a system for MMA and TIG welding, with to carry out maintenance on the power source art. 267.76 contact arc starting realized with inverter technology.
  • Page 12 Fig. 2.3.1 WARNING The input stage is equipped with a switching circuit for In case of flyback circuit failure, for example due to the mains voltage adaptation, made up by the relays RL1, a fault, the DC-capacitors discharge time can become RL2, RL3 and a precharge circuit of the DC-capacitors, much longer (several minutes).
  • Page 13 Fig. 2.3.2 The power board (13) control section oversee the The power board (13) control circuit receives the management of all power source functions, including temperature signal from the NTC sensor, located on the the mains voltage analysis for operating range selection, dissipater of Q6, Q7, Q8 inverter igbt and connected to the welding current adjustment by the inverter and the NTC terminals of the power board (13) printed circuit...

  • Page 14: Power Source Fittings, Commands And Signals

    Power source fittings, commands and signals. MAINTENANCE. Check the condition of the power source and torch power cables; replace them if aged or damaged. WARNINGS Check the condition of the internal power connections and ANY INTERNAL INSPECTION OR REPAIR MUST BE connectors on the electronic boards;...

  • Page 15: The Power Source Does Not Start, Control Panel Off

    3.2.1 The power source does not start, control POWER BOARD (13) POWER SUPPLY TEST. panel off. □ Power board (13), connectors TS1, J1 and capacitor C8 = voltages as indicated in Fig. 2.3.2 (power board (13) MAINS SUITABILITY TEST. power supply circuits). □...

  • Page 16: Start Button Produces No Effect

    3.2.4 Start button produces no effect. 3.2.5 Open circuit output voltage not regular. The start command is supplied to the power source through OPEN-CIRCUIT OUTPUT VOLTAGE TEST. the H connector, on the front panel. □ Power source E output terminal (+) and D output termi- Its operation is enabled by the presence of wired-bridge nal (-) = +92 Vdc approximately, after start-up phase, between terminals 3 and 8 of connector H and more pre-...

  • Page 17: Output Voltage On Resistive Load Operation Not Regular

    3.2.6 Output voltage on resistive load operation not Error codes. regular. 3.3.1 Yellow led B lit, inverter temperature above NOTE limits. For the following tests use a resistive load capable of with- standing the maximum power source current. The appro- The NTC sensor is inserted in contact with the heat sink of priate values are shown in the table and refers to power the inverter igbt Q6, Q7, Q8.

  • Page 18: Elenco Componenti

    ELENCO COMPONENTI. Disegno esploso. COMPONENTS LIST. Parts drawing. 3302330...

  • Page 19: T Abella Componenti

    Tabella componenti. Parts list. DESCRIZIONE DESCRIPTION DESCRIZIONE DESCRIPTION SUPPORTO MANICO HANDLE SUPPORT COPERTURA CIRCUIT BOARD CIRCUITO COVER MANICO HANDLE CIRCUITO FASCIONE HOUSING POWER CIRCUIT DI POTENZA COPERTURA COVER PANNELLO INTERRUTTORE SWITCH FRONT PANEL ANTERIORE PRESSACAVO STRAIN RELIEF MANOPOLA KNOB PANNELLO REAR PANEL PRESA SOCKET...

  • Page 20: Schemi Elettrici

    SCHEMI ELETTRICI. Generatore. ELECTRIC DIAGRAMS. Power source. 3302330...
  • Page 21 3302330...

  • Page 22: Cheda Potenza (13), Cod . 5602432

    Scheda potenza (13), cod. 5602432. Disegno topografico (parte 1). Power board (13), cod. 5602432. Topographical drawing (part 1). 3302330...
  • Page 23 Disegno topografico (parte 2). Topographical drawing (part 2). 3302330...
  • Page 24 CEBORA S.p.A - Via Andrea Costa, 24 - 40057 Cadriano di Granarolo - BOLOGNA - Italy Tel. +39.051.765.000 - Fax. +39.051.765.222 www.cebora.it - e-mail: cebora@cebora.it...
