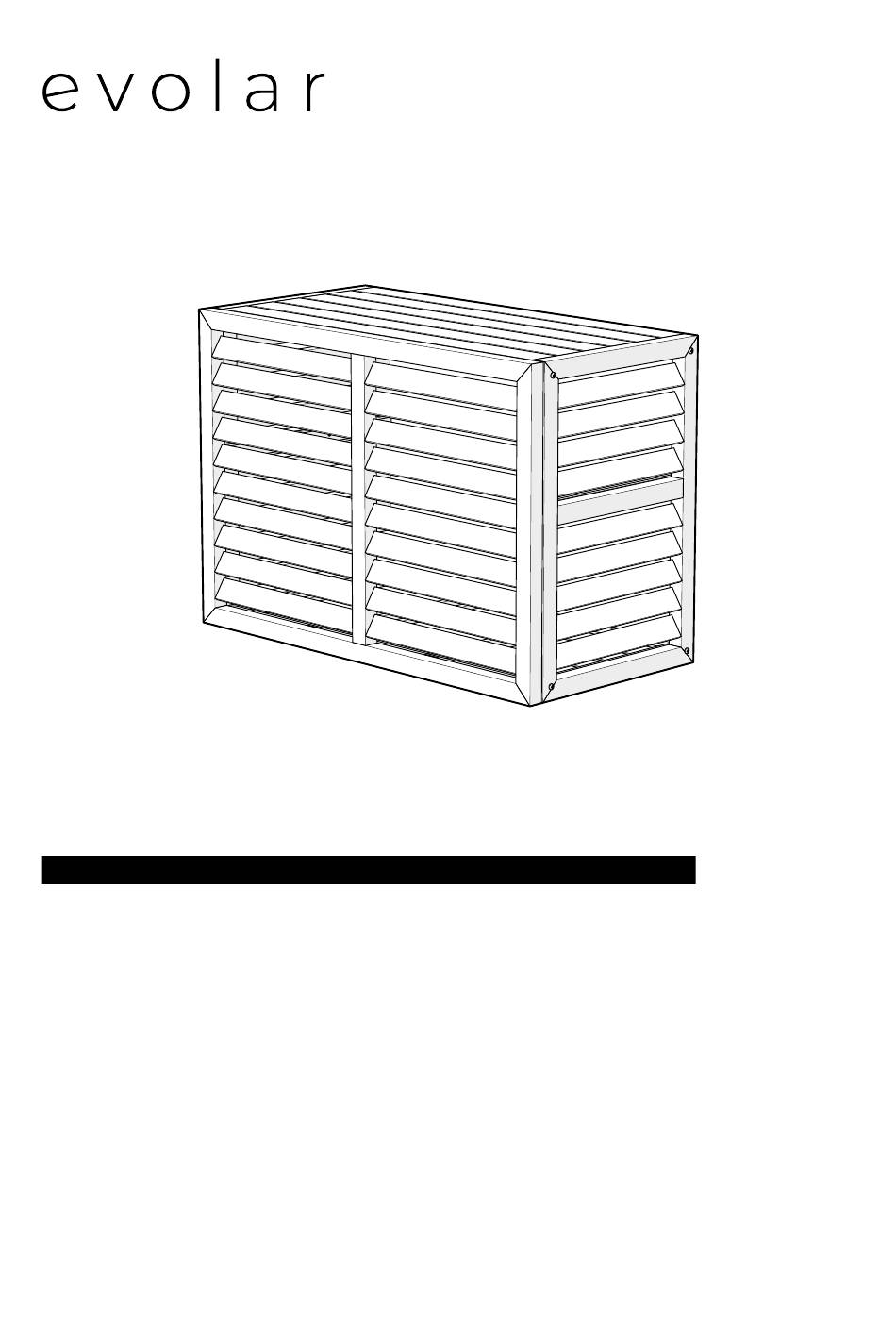

- Page 1 Modelnummers: EVO-COVER-WPCS, EVO-COVER-WPCM, EVO-COVER-WPCL EVOLAR WPC OMKASTING Gebruikershandleiding EVOLAR WPC COVER User manual EVOLAR WPC ABDECKUNG Benutzerhandbuch...
- Page 3 VOORWOORD Bedankt voor het aanschaffen van de Evolar EVO WPC omkasting. In deze handleiding vindt u alle informatie voor het veilig en correct gebruiken en installeren van de Evolar EVO WPC omkasting. Zorg ervoor dat u de volledige inhoud van deze handleiding hebt gelezen en begrepen voordat u het product installeert of onderhoudt.
-
Page 4: Table Of Contents
Afdanken Garantie PRODUCT Omschrijving De Evolar EVO WPC omkasting is een warmtepomp/airco omkasting. De omkasting is bedoeld om te gebruiken over geïnstalleerde warmtepompen/airco’s. Deze handleiding is geschikt voor de volgende Evolar omkastingen: • EVO-COVER-WPCS (700 × 1000 × 500 mm) •... -
Page 5: Hoofdonderdelen (Inbegrepen)
Hoofdonderdelen (inbegrepen) Dakpaneel Bout 4× Omkasting Optionele onderdelen Achterpaneel Wandbeugelset Onderpaneel Voetjes Evolar omkasting | Gebruikershandleiding www.evolarshop.com... -
Page 6: Benodigd Gereedschap (Niet Inbegrepen)
• Reinig het product regelmatig met een zachte, schone, droge doek. Vermijd schuurmiddelen die het oppervlak kunnen beschadigen. • Gebruik geen agressieve chemische reinigingsmiddelen zoals ammoniak, zuur of aceton bij het schoonmaken van het product. Evolar omkasting | Gebruikershandleiding www.evolarshop.com... -
Page 7: Installatie
INSTALLATIE Controleer de inhoud van het pakket Controleer of alle onderdelen aanwezig zijn en dat deze niet beschadigd zijn. Als er onderdelen ontbreken of beschadigd zijn contacteer dan Evolar. Installatie stappen STAP 1 Haal de omkasting uit de doos en verwijder het verpakkingsmateriaal. -
Page 8: Optionele Onderdelen
STAP 3 Schroef het dakpaneel vast aan de omkasting met 4 bouten. OPTIONELE ONDERDELEN Voetjes STAP 1 Plaats de voetjes in de hoeken. Schroef elk voetje vast met 2 schroeven. Evolar omkasting | Gebruikershandleiding www.evolarshop.com... -
Page 9: Wandbeugels
Zet de wandbeugels vast door de 4 schroefgaten en draai ook de schroeven in de sleufgaten aan. STAP 2 Boor 10 mm gaten in de muur, Gebruik hiervoor de meegeleverde boormal. LET OP Boor de gaten rondom uw geplaatste warmtepomp of airco. Evolar omkasting | Gebruikershandleiding www.evolarshop.com... - Page 10 STAP 3 Schroef de keilbouten vast in de 10 mm gaten. STAP 4 Plaats de omkasting over de airco/warmtepomp en/of keilbouten heen en draai de keilbouten vast. Evolar omkasting | Gebruikershandleiding www.evolarshop.com...
-
Page 11: Achterpaneel
Achterpaneel STAP 1 Plaats het achterpaneel tegen de omkasting en schroef vast vanaf de binnenkant. Gebruik de 8 schroeven. Onderpaneel STAP 1 Bevestig het onderpaneel aan de omkasting met 4 bouten. Evolar omkasting | Gebruikershandleiding www.evolarshop.com... -
Page 12: Onderhoud
Volg de locale regelementen voor het afdanken van de Evolar omkasting. GARANTIE De Evolar omkasting heeft een garantie van 24 maanden. Deze garantie vervalt indien de Evolar omkasting anders gebruikt is dan aangegeven in deze handleiding. Evolar omkasting | Gebruikershandleiding... - Page 13 FOREWORD Thank you for purchasing the Evolar EVO WPC cover. This manual contains all the information required for the safe and correct use and installation of the Evolar EVO WPC cover. Make sure you have read and understood the entire contents of this manual before installing or maintaining the product.
-
Page 14: Product
Disposal Warranty PRODUCT Description The Evolar EVO WPC cover is a heat pump/air conditioning cover. The cover is intended for use over installed heat pumps/air conditioners. This manual is suitable for the following Evolar covers: • EVO-COVER-WPCS (700 × 1000 × 500 mm) •... -
Page 15: Main Parts (Included)
Main parts (included) Roof panel Bolt ×4 Cover Optional parts Back panel Wall bracket set Bottom panel Feet Evolar cover | User manual www.evolarshop.com... -
Page 16: Tools Required (Not Included)
Clean the product regularly with a soft, clean, dry cloth. Avoid abrasives that could damage the surface. • Do not use harsh chemical cleaning agents such as ammonia, acid or acetone when cleaning the product. Evolar cover | User manual www.evolarshop.com... -
Page 17: Installation
Check that all parts are present and that they are not damaged. If any parts are missing or damaged, contact Evolar. Installation steps STEP 1 Remove the cover from the box and discard the packaging. STEP 2 Unfold the cover. Evolar cover | User manual www.evolarshop.com... -
Page 18: Optional Parts
STEP 3 Fasten the roof panel to the cover using the 4 bolts. OPTIONAL PARTS Feet STEP 1 Place the feet in the corners. Fasten each foot using 2 screws. Evolar cover | User manual www.evolarshop.com... -
Page 19: Wall Brackets
Secure the wall brackets using the 4 slots and tighten the screws in the slots. STEP 2 Drill 10 mm holes in the wall using the drilling template supplied. NOTE Drill the holes around your installed heat pump or air conditioner. Evolar cover | User manual www.evolarshop.com... - Page 20 STEP 3 Screw the expansion bolts into the 10 mm holes. STEP 4 Place the cover over the air conditioning/heat pump and/or expansion bolts and tighten the expansion bolts. Evolar cover | User manual www.evolarshop.com...
-
Page 21: Back Panel
STEP 1 Place the back panel against the cover and secure it from the inside. Use the 8 screws. Bottom panel STEP 1 Fasten the bottom panel to the cover using the 4 bolts. Evolar cover | User manual www.evolarshop.com... -
Page 22: Maintenance
Follow the local regulations for disposing the Evolar cover. WARRANTY The Evolar cover has a warranty period of 24 months. This warranty is void if the Evolar cover has been used differently than indicated in this manual. Evolar cover | User manual... - Page 23 VORWORT Vielen Dank, dass Sie sich für die Evolar EVO WPC Abdeckung entschieden haben. In dieser Anleitung finden Sie alle Informationen, die Sie für die sichere und korrekte Installation und Verwendung der Evolar EVO WPC Abdeckung brauchen. Bitte vergewissern Sie sich, dass Sie den gesamten Inhalt dieser Anleitung gelesen und verstanden haben, bevor Sie das Produkt installieren oder warten.
-
Page 24: Produkt
Pflege Entsorgen Garantie PRODUKT Beschreibung Die Evolar EVO WPC Abdeckung ist eine Abdeckung für Wärmepumpen und Klimageräte. Die Abdeckung ist zur Verwendung über installierten Wärmepumpen und Klimageräten vorgesehen. Dieses Handbuch ist für die folgenden Evolar Abdeckungen geeignet: • EVO-COVER-WPCS (700 × 1000 × 500 mm) •... -
Page 25: Hauptteile (Im Lieferumfang)
Hauptteile (im Lieferumfang) Dachwand Schraube 4× Abdeckung Optionale Teile Rückwand Wandhalter-Satz Unterwand Füße Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com... -
Page 26: Notwendiges Werkzeug (Nicht Mitgeliefert)
Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen und trockenen Tuch. Vermeiden Sie Scheuermittel, die die Oberfläche beschädigen können. • Verwenden Sie zum Reinigen des Produkts keine aggressiven chemischen Reinigungsmittel wie Ammoniak, Säure oder Aceton. Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com... -
Page 27: Installation
INSTALLATION Überprüfen Sie den Inhalt der Verpackung Überprüfen Sie, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind: Wenden Sie sich bitte an Evolar. Schritte zur Installation SCHRITT 1 Die Abdeckung aus dem Karton nehmen und das Verpackungsmaterial entfernen. -
Page 28: Optionale Teile
SCHRITT 3 Die Dachwand mit 4 Schrauben an der Abdeckung festschrauben. OPTIONALE TEILE Füße SCHRITT 1 Die Füße in die Ecken einsetzen. Jeden Fuß mit 2 Schrauben festschrauben. Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com... -
Page 29: Wandhalter
Die Wandhalter durch die 4 Schraubenlöcher befestigen und auch die Schrauben in den Schlitzlöchern festziehen. SCHRITT 2 10-mm-Löcher in die Wand bohren, dafür die mitgelieferte Bohrschablone verwenden. ACHTUNG Die Löcher rund um Ihre installierte Wärmepumpe bzw. Ihr Klimagerät bohren. Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com... - Page 30 SCHRITT 3 Die Keildübel in den 10-mm-Löchern festschrauben. SCHRITT 4 Die Abdeckung über die Klimaanlage bzw. Wärmepumpe und/oder die Keildübel setzen und die Keildübel anziehen. Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com...
-
Page 31: Rückwand
Rückwand SCHRITT 1 Die Rückwand gegen die Abdeckung setzen und von der Innenseite her festschrauben. Die 8 Schrauben verwenden. Unterwand SCHRITT 1 Die Unterwand mit 4 Schrauben an der Abdeckung befestigen. Evolar Abdeckung | Benutzerhandbuch www.evolarshop.com... -
Page 32: Pflege
Verwenden Sie zum Reinigen des Produkts keine aggressiven chemischen Reinigungsmittel wie Ammoniak, Säure oder Aceton. ENTSORGEN Befolgen Sie für die Entsorgung der Evolar Abdeckung die am Ort geltenden Vorschriften. GARANTIE Evolar gewährt auf die Abdeckung 24 Monate Garantie. Diese Garantie erlischt, wenn die Evolar Abdeckung auf eine andere Weise als in dieser Anleitung angegeben verwendet wird. - Page 36 Evolar Mercuriusstraat 5 NL – Oorspronkelijke gebruikershandleiding 6541 BM Nijmegen EN – Translation of the original instructions The Netherlands DE – Übersetzung der originalen Sprache T +31 (0)24 2120369 www.evolarshop.com V1.0 | 02-2024...
