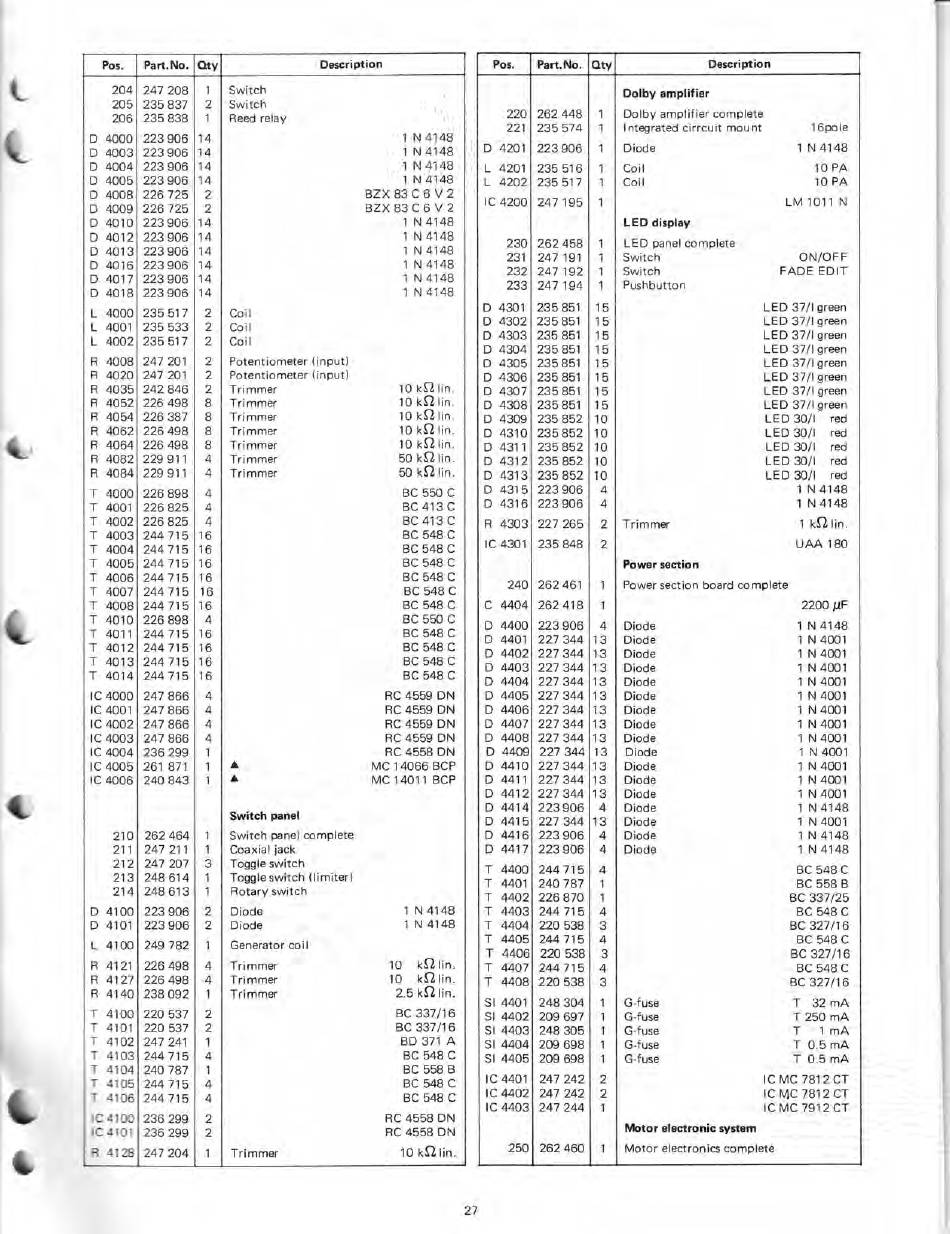

Dual C 839 RC Service Manual page 27

Pos. Part.No. City
Description
204 247 208 1
Switch
205 235 837 2 Switch
206 235 838 1 Reed relay
D 4000 223 906 14
1 N4148
D 4003 223 906 14
1 N4148
D 4004 223 906 14
1 N4148
D 4005 223 906 14
1 N4148
D 4008 226 725 2
BZX 83 C 6 V 2
D 4009 226 725 2
BZX 83 C 6 V 2
D 4010 223 906 14 1 N4148
D 4012 223 906 14
1 N4148
D 4013 223 906 14
1 N4148
D 4016 223 906 14
1 N4148
D 4017 223 906 14 1 N4148
D 4018 223 906 14
1 N4148
L 4000 235 517 2 Coil
L 4001 235 533 2 Coil
L 4002 235 517 2 Coil
R 4008 247 201 2
Potentiometer (input)
R 4020 247 201
2
Potentiometer (input)
R 4035 242 846 2 Trimmer
10 k2 in.
R 4052 226 498 8 Trimmer
10 knlin.
R 4054 226 387 8 Trimmer
10 kn lin.
R 4062 226 498 8 Trimmer
10 kn lin.
R 4064 226 498 8 Trimmer
10 knlin.
R 4082 229 911 4 Trimmer 50 knlin.
R 4084 229 911 4 Trimmer 50 kn lin.
T 4000 226 898 4
BC 550 C
T 4001 226 825 4
BC 413 C
T 4002 226 825 4
BC 413 C
T 4003 244 715 16 BC 548 C
T 4004 244 715 16
BC 548 C
T 4005 244 715 16
BC 548 C
T 4006 244 715 16
BC 548 C
T 4007 244 715 16
BC 548 C
T 4008 244 715 16
BC 548 C
T 4010 226 898 4
BC 550 C
T 4011 244 715 16
BC 548 C
T 4012 244 715 16
BC 548 C
T 4013 244 715 16
BC 548 C
T 4014 244 715 16 BC 548 C
IC 4000 247 866 4
RC 4559 DN
IC 4001 247 866 4 RC 4559 DN
IC 4002 247 866 4 RC 4559 DN
IC 4003 247 866
4
RC 4559 DN
1C4004 236 299
1
RC 4558 DN
IC 4005 261 871 1 • MC 14066 BCP
1C4006 240 843 1 •
MC 14011 BCP
Switch panel
210 262 464 1
Switch panel complete
211 247 211 1 Coaxial jack
212 247 207 3 Toggle switch
213 248 614 1 Toggle switch (limiter)
214 248 613 1 Rotary switch
D 4100 223 906 2 Diode
1 N 4148
D 4101 223 906 2 Diode
1 N4148
L 4100 249 782 1 Generator coil
R 4121 226 498 4 Trimmer 10
kn
lin.
R 4127 226 498 4 Trimmer 10 knlin.
R 4140 238 092
1
Trimmer 2.5 kn lin.
T 4100 220 537
2
BC 337/16
T 4101 220 537
2
BC 337/16
T 4102 247 241
1
BD 371 A
T 4103 244 715
4
BC 548 C
T 4104 240 787
1
BC 558 B
T 4105 244 715
4
BC 548 C
T 4106 244 715
4
BC 548 C
IC 4100 236 299
2
RC 4558 DN
1C4101 236 299
2
RC 4558 DN
R 4128 247 204
1 Trimmer
10 knlin.
Pos.
Part.No. Qty
Description
Dolby amplifier
220 262 448 1 Dolby amplifier complete
221 235 574 1 Integrated cirrcuit mount 16pole
D 4201 223 906 1 Diode
1 N4148
L 4201 235 516 1 Coil
10 PA
L 4202 235 517 1 Coil
10 PA
IC 4200 247 195
1 LM 1011 N
LED display
230 262 458 1 LED panel complete
231 247 191 1 Switch
ON/OFF
232 247 192 1
Switch FADE EDIT
233 247 194 1 Pushbutton
D 4301 235 851 15
LED 37/Igreen
D 4302 235 851 15
LED 37/Igreen
D 4303 235 851 15
LED 37/Igreen
D 4304 235 851 15
LED 37/Igreen
D 4305 235 851 15
LED 37/Igreen
D 4306 235 851 15
LED 37/Igreen
D 4307 235 851 15
LED 37/1 green
D 4308 235 851 15
LED 37/Igreen
D 4309 235 852 10 LED 30/1 red
D 4310 235 852 10 LED 30/1 red
D 4311 235 852 10 LED 30/1 red
D 4312 235 852 10
LED 30/1 red
D 4313 235 852 10 LED 30/1 red
D 4315 223 906 4 1 N4148
D 4316 223 906 4
1 N4148
R 4303 227 265 2 Trimmer 1
kn
lin.
IC 4301 235 848 2 UAA 180
Power section
240 262 461 1 Power section board complete
C 4404 262 418 1 2200 biF
D 4400 223 906
4 Diode
1 N4148
D 4401 227 344 13
Diode 1 N 4001
D 4402 227 344 13
Diode 1 N4001
D 4403 227 344 13
Diode 1 N4001
D 4404 227 344 13 Diode 1 N4001
D 4405 227 344 13
Diode
1 N4001
D 4406 227 344 13 Diode 1 N4001
D 4407 227 344 13 Diode 1 N4001
D 4408 227 344 13 Diode 1 N4001
D 4409 227 344 13 Diode 1 N4001
D 4410 227 344 13 Diode 1 N4001
D 4411 227 344 13
Diode 1 N 4001
D 4412 227 344 13
Diode 1 N 4001
D 4414 223 906
4 Diode 1 N 4148
D 4415 227 344 13
Diode
1 N4001
D 4416 223 906
4 Diode
1 N4148
D 4417 223 906 4 Diode 1 N4148
T 4400 244 715 4 BC 548 C
T 4401 240 787 1
BC 558 B
T 4402 226 870 1
BC 337/25
T 4403 244 715 4 BC 548 C
T 4404 220 538
3
BC 327/16
T 4405 244 715 4 BC 548 C
T 4406 220 538
3
BC 327/16
T 4407 244 715
4 BC 548 C
T 4408 220 538
3 BC 327/16
SI 4401 248 304 1 G-fuse T 32 mA
SI 4402 209 697 1 G-fuse T 250 mA
SI 4403 248 305 1 G-fuse T 1 mA
SI 4404 209 698
1
G-fuse T 0.5 mA
SI 4405 209 698 1 G-fuse T 0.5 mA
1C4401 247 242
2 IC MC 7812 CT
IC 4402 247 242 2 IC MC 7812 CT
IC 4403 247 244 1 IC MC 7912 CT
Motor electronic system
250 262 460
1 Motor electronics complete
27
