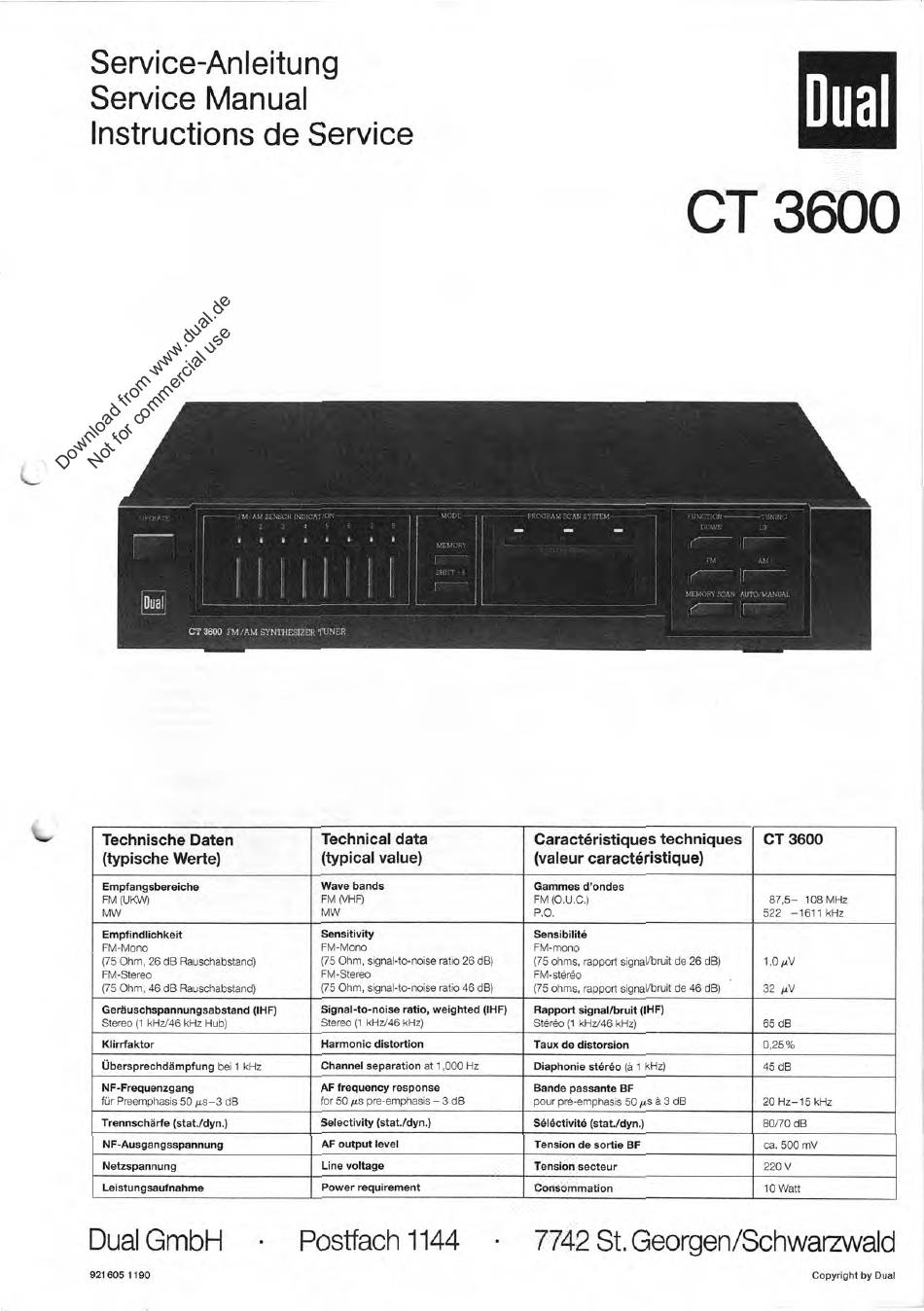

Dual CT 3600 Service Manual

Service-Anleitung
Service Manual
Instructions de Service
FM /AM SENSCH INDICATION
I 2 3 4 5
MEMORY
:SHIFT •

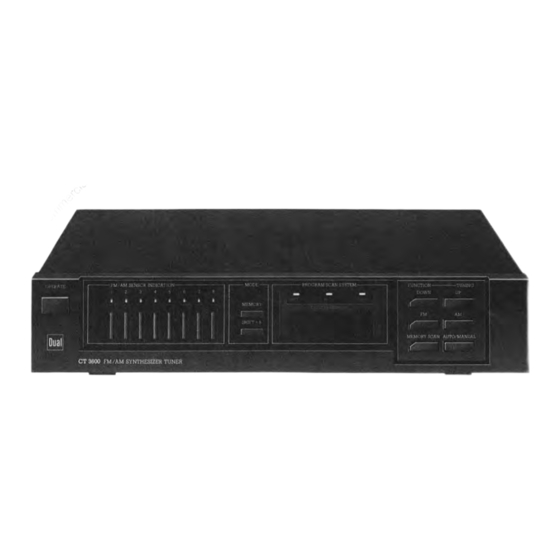

Cl' 3600
FM/AM SYNTHESIZER TUNER
PROGRAM SCAN SYSTEN
Dual
CT 3600
(
I • AM
MEMORY SCAN AUTO/MANUAL
(
Technische Daten
(typische Werte)
Technical data
(typical value)
Caractäristiques techniques
(valeur caractdristique)
CT 3600
Empfangsbereiche
FM (UKW)
MW
Wave bands
FM (VHF)
MW
Gammes d'ondes
FM (0.U.C.)
P.O.
87,5— 108 MHz
522 —1611 kHz
Empfindlichkeit
FM-Mono
(75 Ohm, 26 dB Rauschabstand)
FM-Stereo
(75 Ohm, 46 dB Rauschabstand)
Sensitivity
FM-Mono
(75 Ohm, signal-to-noise ratio 26 dB)
FM-Stereo
(75 Ohm, signal-to-noise ratio 46 dB)
Sensibilitö
FM-mono
(75 ohms, rapport signaVbruit de 26 dB)
FM-stereo
(75 ohms, rapport signal/bruit de 46 dB)
1,0 µV
32 p.V
Geräuschspannungsabstand (IHF)
Stereo (1 kHz/46 kHz Hub)
Signal-to-noise ratio, weighted (IHF)
Stereo (1 kHz/46 kHz)
Rapport signal/bruit (IHF)
Stereo (1 kHz/46 kHz)
65 dB
Klirrfaktor Harmonic distortion Taux de distorsion
0,25%
Übersprechdämpfung bei 1 kHz Channel separation at 1,000 Hz Diaphonie störöo (ä 1 kHz)
45 dB
NF-Frequenzgang
für Preemphasis 50 As-3 dB
AF frequency response
for 50 As pre-emphasis —3 dB
Bande passante BF
pour pre-emphasis 50 As ä 3 dB
20 Hz-15 kHz
Trennschärfe (stat./dyn.) Selectivity (stat./dyn.) Sdläctivitö (stat./dyn.)
80/70 dB
NF-Ausgangsspannung AF output level Tension de sortie BF
ca. 500 mV
Netzspannung Line voltage Tension secteur
220V
Leistungsaufnahme Power requirement Consommation
10 Watt
Dual GmbH
•
Postfach 1144 •
7742 St. Georgen/Schwarzwald
921605 1190 Copyright by Dual
