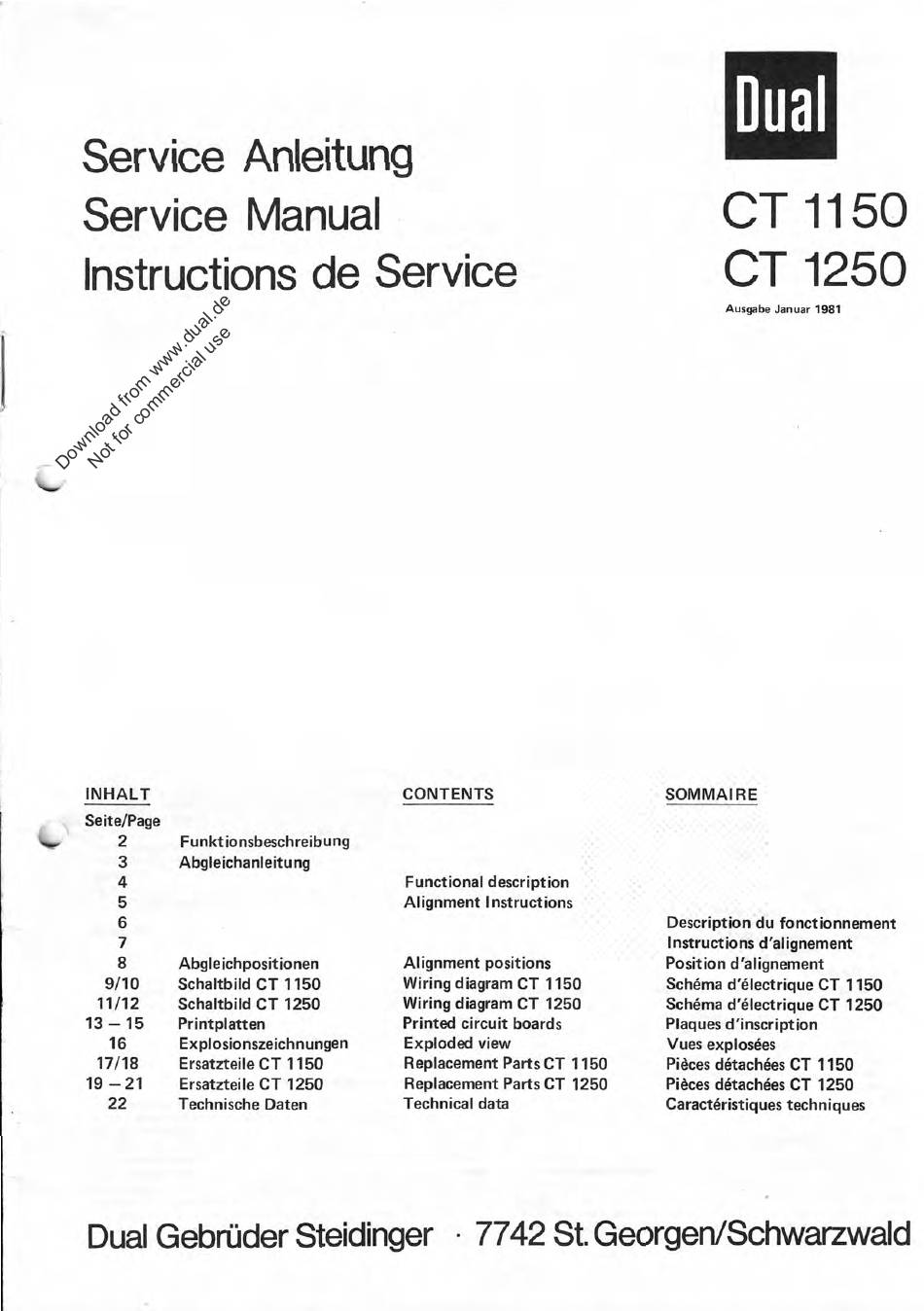

Dual CT 1150 Service Manual

Service Anleitung
Service Manual
lnstructions de Service
Dual

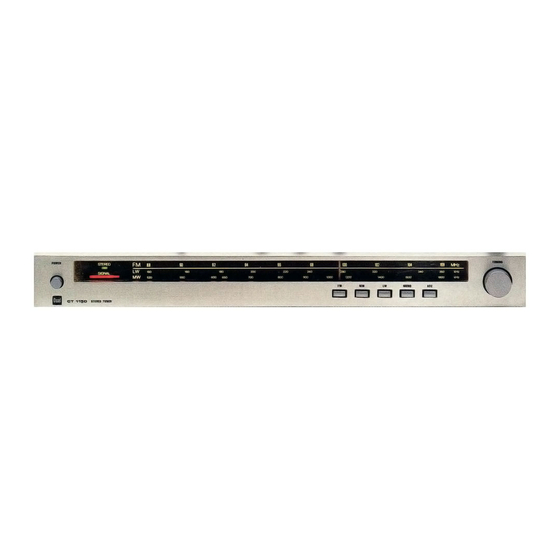

CT 1150
CT 1250
Ausgabe Januar 1981
INHALT CONTENTS SOMMAI RE
Seite/Page
2
Funktionsbeschreibung
3
Abgleichanleitung
4
Functional description
5
Alignment lnstructions
6 Description du fonctionnement
7 Instructions d'alignement
8 Abgleichpositionen
Alignment positions
Position d'alignement
9/10 Schaltbild CT 1150
Wiring diagram CT 1150
Schäma d'ölectrique CT 1150
11/12 Schaltbild CT 1250 Wiring diagram CT 1250
Schöma d'ölectrique CT 1250
13 — 15 Printplatten
Printed circuit boards
Plaques d'inscription
16 Explosionszeichnungen Exploded view
Vues explosöes
17/18 Ersatzteile CT 1150
Replacement Parts CT 1150
Pidces dötachöes CT 1150
19 —21
Ersatzteile CT 1250 Replacement Parts CT 1250 Piöces dötachöes CT 1250
22 Technische Daten Technical data
Caractöristiques techniques
Dual Gebrüder Steidinger • 7742 St. Georgen/Schwarzwald
