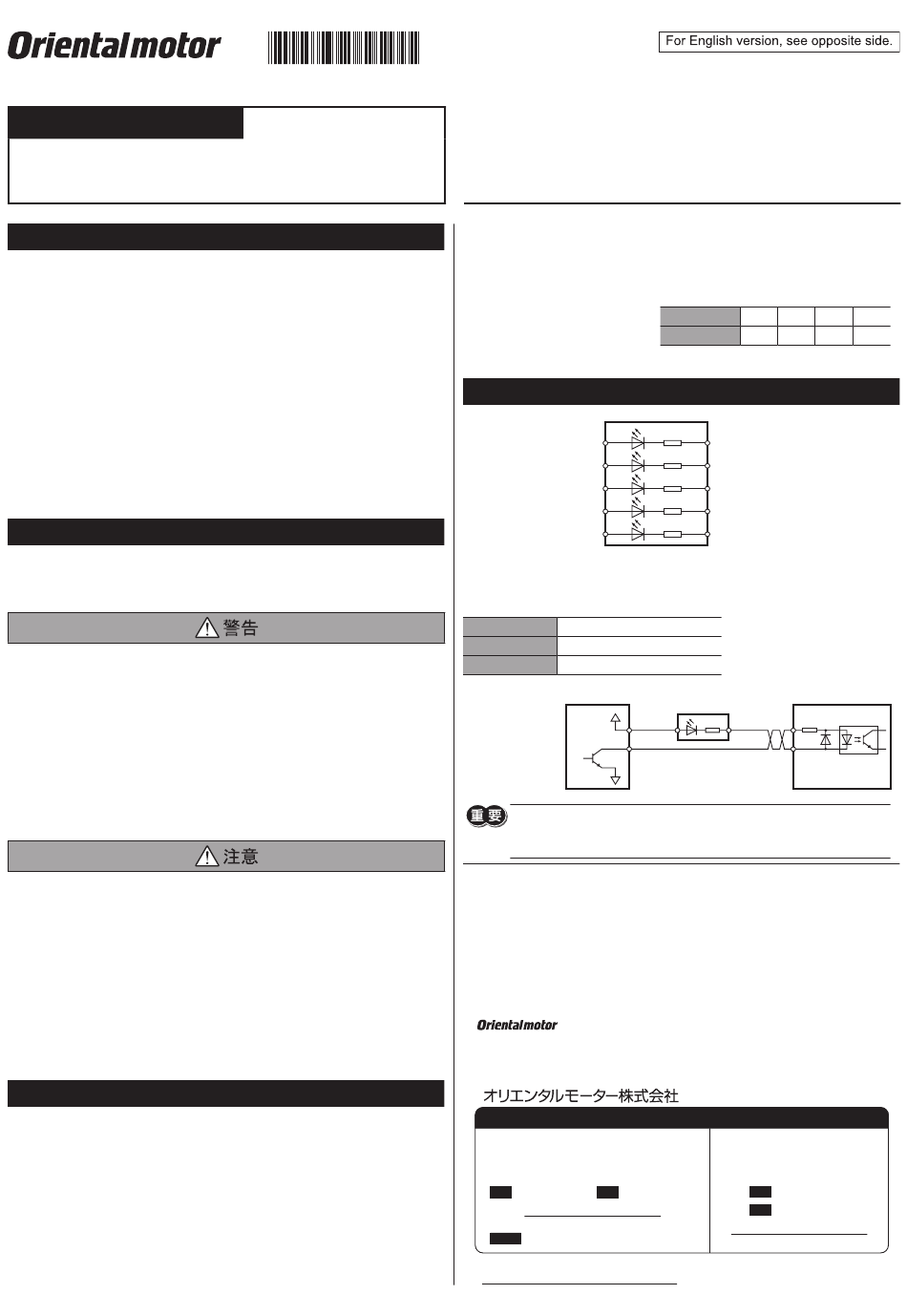

Oriental motor VCS01 Operating Manual

取 扱 説 明
コネクションサポートモジュール
外部抵抗モジュール
はじめに
„ お使いになる前に
製品の取り扱いは、 電気 ・ 機械工学の専門知識を持つ有資格者が行なってください。
お使いになる前に、 「安全上のご注意」 をよくお読みのうえ、 正しくお使いください。
また、 本文中の警告 ・ 注意 ・ 重要に記載されている内容は、 必ずお守りください。
この製品は、 一般的な産業機器への組み込み用として設計 ・ 製造されています。 その
他の用途には使用しないでください。 この警告を無視した結果生じた損害の補償に
ついては、 当社は一切その責任を負いませんので、 あらかじめご了承ください。
„ 製品の概要
外部抵抗モジュールVCS01は、DC24 V出力のコントローラをDC5 V入力の当社ド
ライバに接続する製品です。 電流制限抵抗と信号確認用LEDを5個実装しています。
„ RoHS指令
この製品は規制値を超える物質は含有していません。
安全上のご注意
ここに示した注意事項は、 製品を安全に正しくお使いいただき、 お客様や他の人々へ
の危害や損傷を未然に防止するためのものです。 内容をよく理解してからお使いく
ださい。
この警告事項に反した取り扱いをすると、 死亡または重傷を負う場合がある内容を
示しています。
y 爆発性雰囲気、 引火性ガスの雰囲気、 腐食性の雰囲気、 水のかかる場所、 可燃物の
そばでは使用しないでください。 火災 ・ けがの原因になります。
y 設置、 接続、 運転 ・ 操作、 点検 ・ 故障診断の作業は、 適切な資格を有する人が行なっ
てください。 火災 ・ けがの原因になります。
y 外部抵抗モジュールVCS01は筐体内に設置してください。 けがの原因になります。
y 接続図にもとづき、 確実に接続してください。 火災の原因になります。
y 外部抵抗モジュールVCS01を分解 ・ 改造しないでください。 けがの原因になります。
内部の点検や修理は、 お買い上げになった支店または営業所に連絡してください。
この注意事項に反した取り扱いをすると、 傷害を負うまたは物的損害が発生する場
合がある内容を示しています。
y 外部抵抗モジュールVCS01の仕様値を超えて使用しないでください。 けが ・ 装置破
損の原因になります。
y 外部抵抗モジュールVCS01の周囲に可燃物を置かないでください。 火災 ・ やけどの
原因になります。
y 外部抵抗モジュールVCS01を設置するときは、 静電対策を施してください。 装置破
損の原因になります。
y 異常が発生したときは、 ただちにドライバとコントローラの電源を切ってくださ
い。 火災 ・ けがの原因になります。
y 製品は、 法令または自治体の指示に従って、 正しく処分してください。
準備
„ 製品の確認
次のものがすべて揃っていることを確認してください。 不足したり破損している場
合は、 お買い求めの支店または営業所までご連絡ください。
y 外部抵抗モジュールVCS01 ...........1台
y 取扱説明書 （本書） . ..........................1部
„ 入力信号電圧
DC24 V±10 %
HP-13001-7
書
VCS01
お買い上げいただきありがとうございます。
この取扱説明書には、 製品の取り扱いかたや安全上の注意事項を示しています。
y 取扱説明書をよくお読みになり、 製品を安全にお使いください。
y お読みになったあとは、 いつでも見られるところに必ず保管してください。
„ 設置
DINレール取り付け （レール幅35 mm）
„ 適用ステッピングモーター用ドライバ
外部抵抗モジュールVCS01は、 表の
ドライバに使用できます。ドライバ
の種類は問いません。
接続
„ 内部回路
INPUT
1
2
3
4
5
„ 接続方法
接続するドライバの取扱説明書をご覧になり、 外部抵抗モジュールVCS01を外部抵
抗の位置に接続してください。
適用リード線 AWG26～18 （0.14～1 mm
被覆剥き長さ 5 mm
締付トルク 0.22～0.25 N ・ m
コン トローラ
„ 接続例
+24 V
0 V
y 外部抵抗モジュールVCS01には極性があります。 正しく接続してくだ
さい。
y 周波数が高いパルス信号のときは、 信号確認用LEDが暗くなります。
y この取扱説明書の一部または全部を無断で転載、 複製することは、 禁止されてい
ます。
y 取扱説明書に記載されている情報、 回路、 機器、 および装置の利用に関して産業財
産権上の問題が生じても、 当社は一切の責任を負いません。
y 製品の性能、 仕様および外観は改良のため予告なく変更することがありますので
ご了承ください。
y 取扱説明書には正確な情報を記載するよう努めていますが、 万一ご不審な点や誤
り、 記載もれなどにお気づきの点がありましたら、 最寄りのお客様ご相談センター
までご連絡ください。
y は、 日本その他の国におけるオリエンタルモーター株式会社の登
録商標または商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2011
お問い合わせ窓口
製品に関する技術的なお問い合わせ、
購入についてのご相談はこちらまで。
お客様ご相談センター
0120-925-410 0120-925-601
TEL FAX
受付時間 平日/9 ： 00 ～ 19 ： 00
webts@orientalmotor.co.jp
E-mail
WEBサイ トでもお問い合わせやご注文を受け付けています。
https://www.orientalmotor.co.jp/ja
シリーズ名
AZ RKⅡ
ドライバ品名※
AZD RKSD
※ 品名の一部を表わしています。
OUTPUT
2.2 kΩ
1
2.2 kΩ
2
2.2 kΩ
3
2.2 kΩ
4
2.2 kΩ
5
2 ）
外部抵抗モジュール
VCS01
INPUT OUTPUT
検査修理の総合窓口
アフターサービスセンター
0120-911-271
TEL
0120-984-815
FAX
受付時間 平日/9 ： 00 ～ 17 ： 30
CVD CRK
CVD CRD
適用ドライバ
