BEGA 84 478 Instructions For Use

16.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit asymmetrischer
Lichtstärkeverteilung für die Beleuchtung und
die Gestaltung von Plätzen, Zufahrten und
Eingangsbereichen.
Produktbeschreibung
Leuchte besteht aus Aluminium,
Aluminiumguss und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit oder Silber
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektoroberfläche Reinstaluminium
Befestigung des Lichtbauelements
mit dem Erdstück 71 192 oder mit dem
Aufschraubsockel 71 191 zum Aufschrauben
auf ein Fundament (siehe Ergänzungsteile)
Anschlussdose mit
2 Leitungsverschraubungen zur
Durchverdrahtung der Netzanschlussleitung
von ø 8–17 mm max. 5 × 4@
1 Leitungsverschraubung werkseitig
mit Blindstopfen verschlossen
BEGA Ultimate Driver
®
Erfüllt Flicker-Anforderungen gemäß IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar
Anzahl der DALI-Adressen: 2 je Leuchtenkopf
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,3 m²
Gewicht: 16,0 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C, D
Instructions for use
Application
Light building element with asymmetrical light
distribution for lighting and designing squares,
access roads and entrance areas.
Product description
Luminaire made of aluminium, aluminium alloy
and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite or silver
Safety glass with optical structure
Silicone gasket
Reflector surface made of pure aluminium
Fixing of the light building element with
anchorage unit 71 192 or screw-on base
71 191 for bolting onto a foundation
(see accessories)
Connection box with
2 screw cable glands
for through-wiring power connecting cable
ø 8–17 mm, max. 5 × 4@
1 screw cable gland
closed at the factory with a dummy plug
BEGA Ultimate Driver
Complies with flicker requirements in
accordance with IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
Number of DALI addresses: 2 per luminaire
head
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.3 m²
Weight: 16.0 kg
This product contains light sources of energy
efficiency class(es) C, D
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com

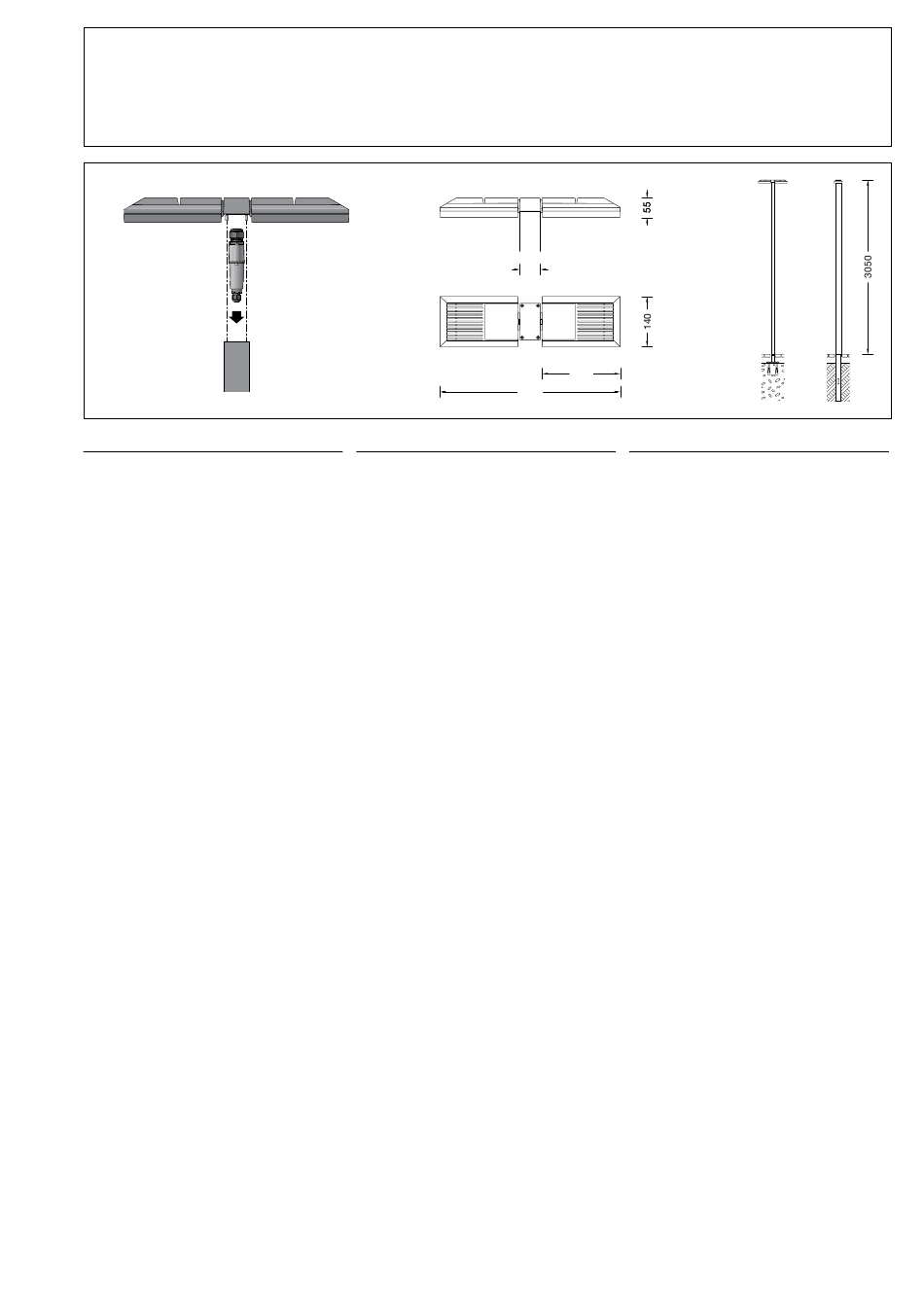

55 × 100 55 × 100
215 215
500 500
Fiche d'utilisation
Utilisation
Profilé lumineux à répartition lumineuse
asymétrique, pour l'éclairage et l'aménagement
de places, de voies d'accès et d'entrées.
Description du produit
Luminaire fabriqué en aluminium, fonderie d'alu
et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite ou argent
Verre de sécurité à structure optique
Joint silicone
Finition du réflecteur aluminium extra-pur
La fixation du profilé lumineux est effectuée
au choix sur pièce enterrée 71 192 ou socle à
visser 71 191 à fixer par vis sur un massif de
fondation (voir accessoires)
Boîte de raccordement avec
2 presse-étoupes pour branchement en
dérivation du câble de raccordement de ø
8–17 mm, max. 5 × 4@
1 presse-étoupe
fermé avec bouchon à l'usine
BEGA Ultimate Driver
®
Conforme aux exigences en matière de Flicker
(scintillement) selon IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Nombre d´adresses DALI : 2 par tête de
luminaire
Une isolation d'origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,3 m²
Poids: 16,0 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C, D
84 478
r é c
IP 65
®
®
®
1 / 5
