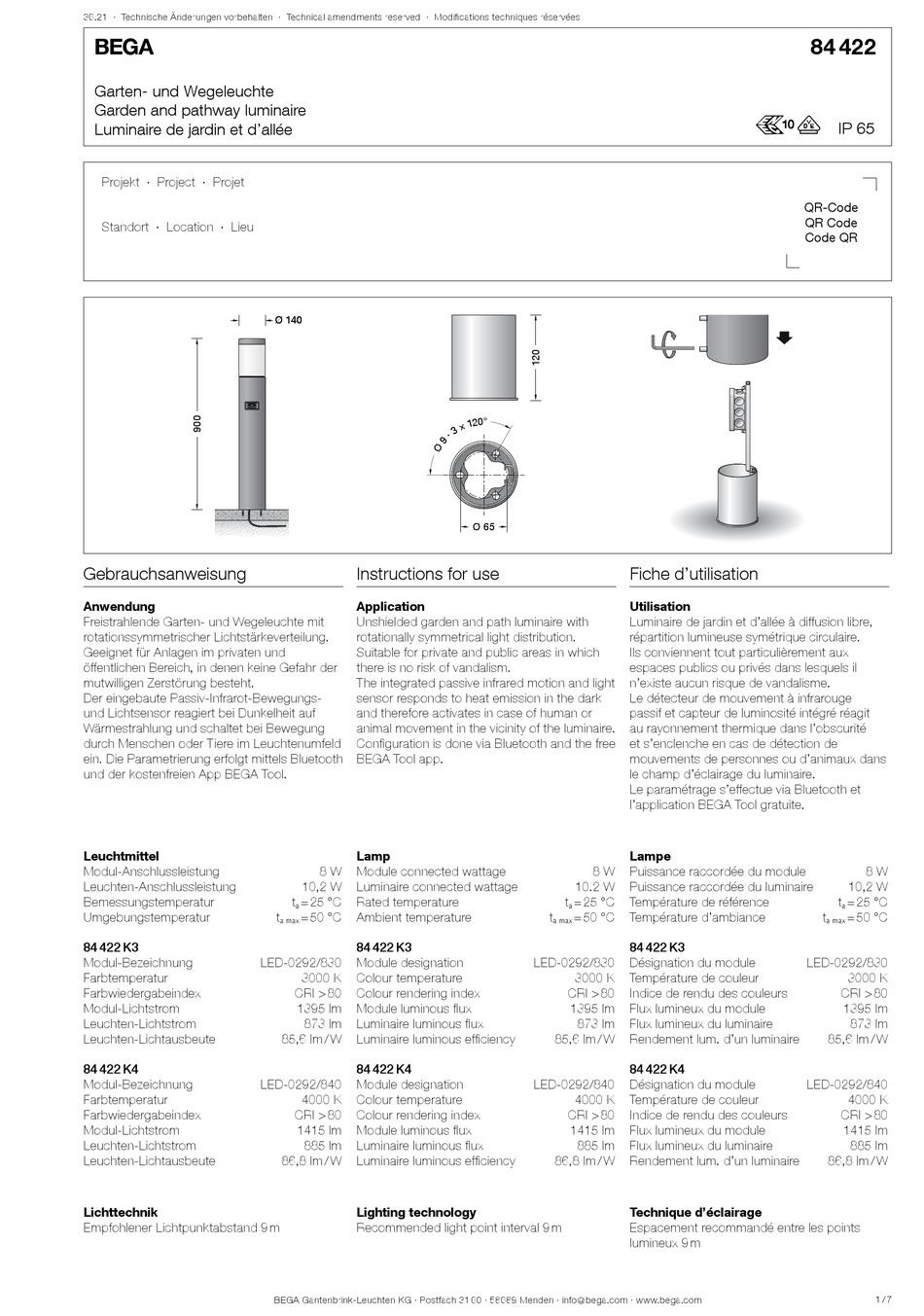

BEGA 84 422 Instructions For Use Manual

36.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Projekt · Project · Projet
Standort · Location · Lieu
Gebrauchsanweisung
Anwendung
Freistrahlende Garten- und Wegeleuchte mit
rotationssymmetrischer Lichtstärkeverteilung.
Geeignet für Anlagen im privaten und
öffentlichen Bereich, in denen keine Gefahr der
mutwilligen Zerstörung besteht.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert bei Dunkelheit auf
Wärmestrahlung und schaltet bei Bewegung
durch Menschen oder Tiere im Leuchtenumfeld
ein. Die Parametrierung erfolgt mittels Bluetooth
und der kostenfreien App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 422 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 422 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Empfohlener Lichtpunktabstand 9 m
Ø 140 Ø 140
Instructions for use
Application
Unshielded garden and path luminaire with
rotationally symmetrical light distribution.
Suitable for private and public areas in which
there is no risk of vandalism.
The integrated passive infrared motion and light
sensor responds to heat emission in the dark
and therefore activates in case of human or
animal movement in the vicinity of the luminaire.
Configuration is done via Bluetooth and the free
BEGA Tool app.
Lamp
8 W Module connected wattage
10,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
84 422 K3
LED-0292/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1395 lm Module luminous flux
873 lm Luminaire luminous flux
85,6 lm / W Luminaire luminous efficiency
84 422 K4
LED-0292/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1415 lm Module luminous flux
885 lm Luminaire luminous flux
86,8 lm / W Luminaire luminous efficiency
Lighting technology
Recommended light point interval 9 m
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 65 Ø 65
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre,
répartition lumineuse symétrique circulaire.
Ils conviennent tout particulièrement aux
espaces publics ou privés dans lesquels il
n'existe aucun risque de vandalisme.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique dans l'obscurité
et s'enclenche en cas de détection de
mouvements de personnes ou d'animaux dans
le champ d'éclairage du luminaire.
Le paramétrage s'effectue via Bluetooth et
l'application BEGA Tool gratuite.
Lampe
8 W Puissance raccordée du module
10.2 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
84 422 K3
LED-0292/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1395 lm Flux lumineux du module
873 lm Flux lumineux du luminaire
85,6 lm / W Rendement lum. d'un luminaire
84 422 K4
LED-0292/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1415 lm Flux lumineux du module
885 lm Flux lumineux du luminaire
86,8 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Espacement recommandé entre les points
lumineux 9 m
84 422
r
IP 65
QR-Code
QR Code
Code QR
8 W
10,2 W
t = 25 °C
a
t = 50 °C
a max
LED-0292/830
3000 K
CRI > 80
1395 lm
873 lm
85,6 lm / W
LED-0292/840
4000 K
CRI > 80
1415 lm
885 lm
86,8 lm / W
1 / 7
