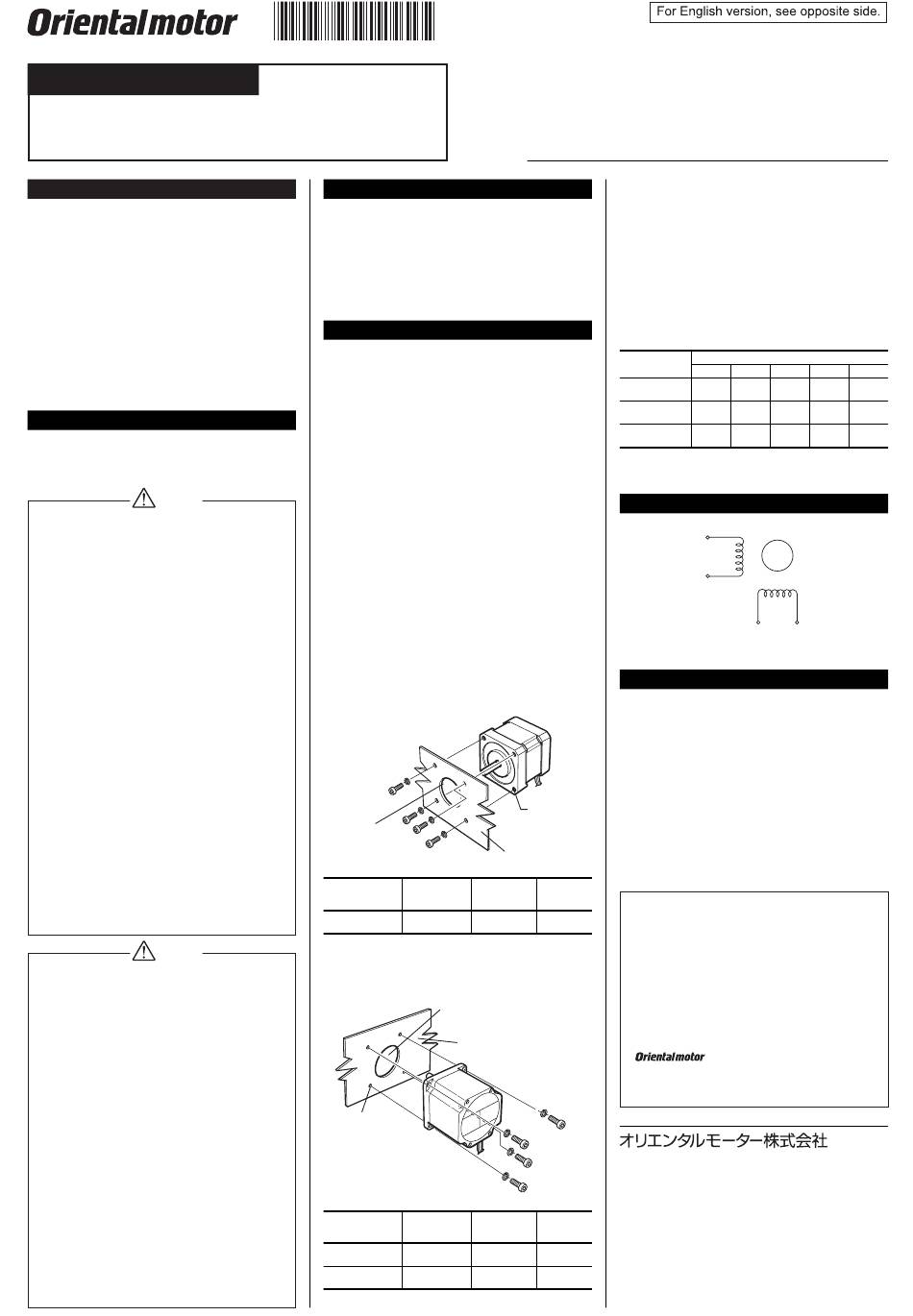

Oriental motor PK Series Operating Manual

取 扱 説 明
2 相ステッピングモーター
PKシリーズ
はじめに
お使いになる前に
■
製品の取り扱いは、 適切な資格を有する人が行なっ て く だ
さい。
お使いになる前に、 「安全上のご注意」 を よ く お読みのう え、
正し くお使いください。
この製品は、 一般的な産業機器の機器組み込み用として
設計されています。 その他の用途には使用しないでくださ
い。 また、 電源には、 一次側と二次側が強化絶縁された直
流電源を使用してください。 この警告を無視した結果生
じた損害の補償については、 当社は一切その責任を負い
ませんので、 あらかじめご了承く ださい。
有害物質
■
RoHS (EU 指令 2002/95/EC 27Jan.2003) 適合
安全上のご注意
ここに示した注意事項は、 製品を安全に正しくお使いい
ただき、 お客様や他の人々への危害や損傷を未然に防止
するためのものです。 内容をよく理解してから製品をお使
いください。
警 告
この警告事項に反した取り扱いをすると、 死亡または
重傷を負う場合がある内容を示しています。
● 爆発性雰囲気、 引火性ガスの雰囲気、 腐食性の雰囲
気、 水のかかる場所、 可燃物のそばでは使用しない
でください。
火災・けがの原因になります。
設置、接続、運転・操作、点検 ・故障診断の作業
●
は、 適切な資格を有する人が行なって ください。
火災・けがの原因になります。
昇降装置に使用するときは、 可動部の位置保持対策
●
を行なってください。
モーターは電源オフ時に、 保持力がなくなります。 可
動部が落下し て 、 けが ・装置破損の原因になります 。
● モーターは筐体内に設置してください。
けがの原因になります。
● 電源入力電圧は、 定格範囲を必ず守ってください。
火災の原因になります。
● 接続は接続図にもとづき、 確実に行なって く ださい。
火災の原因になります。
ケーブルを無理に曲げたり、 引っ張ったり、 はさみ込
●
んだりしないでください。
火災の原因になります。
電源には、 一次側と二次側が強化絶縁された直流電
●
源を使用してください。
感電の原因になります。
● 停電したときは、 電源を切ってください。
停電復旧時にモーターが突然起動して、 けが・装置
破損の原因になります。
● モーターを分解・改造しないでください。
けがの原因になります 。 内部の点検や修理は、 お買い
上げになった支店または営業所に連絡してください。
注 意
この注意事項に反した取り扱いをすると、 傷害を負う
または物的損害が発生する場合がある内容を示してい
ます。
● モーターの仕様値を超えて使用しないでください。
けが ・装置破損の原因になります。
● 運転中および停止後しばら くの間は、 モーターに触れ
ないでください。
モータ ーの表面が高温のため 、 やけどの原因になり ます 。
● モーター出力軸、 モーターケーブルを持たないでくだ
さい。
けがの原因になります。
装置の故障や動作の異常が発生したときは、 装置全
●
体が安全な方向へはたらく よう非常停止装置、 また
は非常停止回路を外部に設置してください。
けがの原因になります。
運転中は回転部(出力軸 )に触れないでください。
●
けがの原因になります。
● 異常が発生したときは、 ただちに運転を停止して、 電
源を切ってください。
火災・ けがの原因になります。
● 絶縁抵抗測定、 絶縁耐圧試験は、 モーターとドライ
バそれぞれで行なってください。
製品破損の原因になります。
モーターを廃棄するときは、 できるだけ分解し、 産業
●
廃棄物として処理してください。
HM-7424
書
製品の確認
以下のものがすべて揃っていることを確認してください。
製品が正しいか、 製品の銘板に記載された品名で確認し
てください。 不足している場合や破損している場合は、 お
買い求めの支店・営業所までご連絡ください。
モーター........................ 1 台
●
取扱説明書 ( 本書 ) ........................ 1 部
●
設 置
■ 設置場所
モーターは機器組み込み用に設計、 製造されています。
風通しがよく 、 点検が容易な次のような場所に設置し
て ください。
G
屋内に設置された筐体内 (換気口を設けて ください)
G
使用周囲温度
G
使用周囲湿度 85%以下 (結露しないこと)
G
爆発性雰囲気や有害なガス(硫化ガスなど)および液体
のないところ
G
直射日光が当たらないところ
G
じんあい、 鉄粉などの少ないところ
G
水 (風雨や水滴)、 油 (油滴)その他の液体がかからない
ところ
G
塩分の少ないところ
G
連続的な振動や過度の衝撃が加わらないところ
G
電磁ノ イ ズ(溶接機、 動力機器など)が少ないところ
G
放射性物質、 磁場がなく真空でないところ
■ 設置方法
モーターは耐振動性にすぐれ、 熱伝導効果が高い平
滑な金属板に設置してください。 モーターを設置す
るときは、 4か所の取り付け穴 を使用して、 金属板と
の間にすき間がないように、 4 本のボル ト(付属して
いません)で固定してください。
設置方法 A
●
インロー受け
( 座ぐりまたは貫通穴 )
モータータイプ
PK24 □
□には、 モーターの長さ を表す数字が入ります。
設置方法 B
●
取付穴
モータータイプ
PK26 □
PK29 □
□には、 モーターの長さ を表す数字が入ります。
お買い上げいただきありがと う ございます。
この取扱説明書には、 製品の取り扱いかたや安全上の注意事項を示しています。
取扱説明書をよ くお読みになり 、 製品を安全にお使いください。
●
お読みになったあとは、 いつでも見られるところに必ず保管して ください。
●
10 ℃〜 50 ℃ (凍結しないこと)
− ＋
取付穴
金属板
締め付け 有効ねじ
ボル トの呼び
トルク ( N·m ) 深さ ( mm )
M3 1.0 4.5
インロー受け ( 座ぐりまたは貫通穴 )
金属板
締め付け 有効ねじ
ボル トの呼び
トルク ( N·m ) 深さ ( mm )
−
M4 2.0
−
M5 3.0
負荷の取り付け
■
モーターに負荷を取り付けるときは、 モーター出力軸と
負荷の軸中心線を揃えてください。 モーター出力軸に
カッ プリングやプーリーを取り付けるときは、 出力軸や
軸受けに損傷を与えないでください。
許容オーバーハング荷重と許容スラス ト荷重
■
モーター出力軸にかかるオーバーハング荷重は、 下表の
許容値を超えないでく ださい。 スラス ト荷重は、 使用する
モーターの質量を超えないでく ださい。
モータ ー出力軸先端からの距離
モータータイプ
0mm 5mm 10mm
PK24 □
20 25 34
PK26 □
54 67 89
PK29 □
260 290 340
□ には、 モーターの長さを表す数字が入ります。
接続図
黒
A
緑
B
赤
点 検
モーターの運転後は、 定期的に次の項目について点検す
るこ と をおすすめします 。 異常があるときは使用を中止し、
お客様ご相談センターにお問い合わせください。
● モーター軸受部(ボールベアリング)などから異常な音
が発生していないか。
● モーターケーブルに傷、 ス トレスや駆動装置との接続
部にゆるみがないか。
● モーター出力軸と負荷軸に心ズレが出ていないか。
この取扱説明書の一部または全部を無断で転載、 複製
●
することは、 禁止されています。
取扱説明書に記載されている情報、 回路、 機器、 および
●
装置の利用に関して産業財産権上の問題が生じても、
当社は一切の責任を負いません。
製品の性能、 仕様および外観は改良のため予告な く変更
●
することがあり ますのでご了承く ださい。
取扱説明書には正確な情報を記載するよ う努めています
●
が、 万一ご不審な点や誤り、 記載もれなどにお気づきの
点がありま したら、 最寄りのお客様ご相談センターまで
ご連絡く ださい。
は、 日本その他の国におけるオ リエンタ
●
ルモーター株式会社の登録商標または商標です 。
© Copyright ORIENTAL MOTOR CO., LTD. 2008
http://www.orientalmotor.co.jp/
製 品についてのご質問、 ご相談はお客様ご相談センターへお問い
●
合わせください。 フリ ーコール （無料） です。
携帯電話 ・ PHSから もご利用が可能です。
受付時間 平日 9:00〜18:30
土曜日 9:00〜17:30
東 京 TEL 0120-925-410 FAX 0120-925-601
名古屋 TEL 0120-925-420 FAX 0120-925-602
大 阪 TEL 0120-925-430 FAX 0120-925-603
この取扱説明書は再生紙を使用しています。
( )
単位：N
15mm 20mm
−
52
130 −
390 480
青
