Über diese Schnellanleitung
In die Anleitungen des LΩGIC Wall Controller finden Sie die wesentlichen Produktinformationen. Laden Sie für
weiterführende Informationen unter

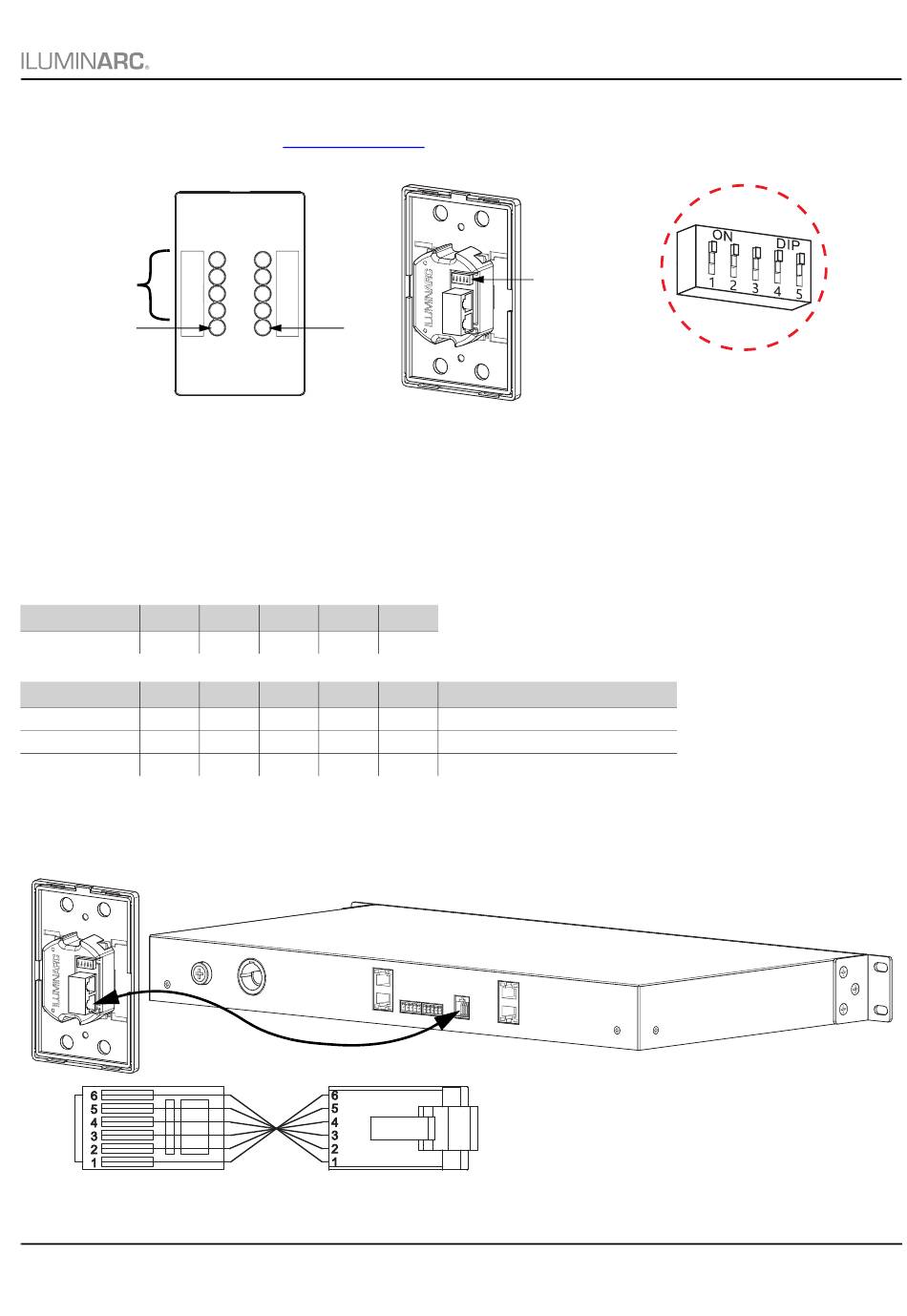

Übersicht
1–8
9
Der LΩGIC Wall Controller ist ein Bedienfeld für die Wandmontage geliefert, das in einen RJ12-Anschluss auf der
Rückseite des LΩGIC Drive 2X eingesteckt wird.
• Tasten 1 bis 8 lösen Wiedergabe der entsprechend aufgezeichneten Programme aus.
• Tasten 9 und 10 erhöhen oder verringern die Helligkeit der angeschlossenen LΩGIC-Geräte.
Binäre Adressierung
Die Adresse des LΩGIC Wall Controller wird mit den 5-Bit-DIP-Schaltern auf der Rückseite des Geräts von 0-31
eingestellt. Die Nummern der einzelnen Schalter stehen auf dem Kopf und sind von rechts nach links angeordnet.
• Jeder Schalter hat eine Ziffernnummer und einen Dezimalwert. Wenn der Schalter ausgeschaltet ist (in Richtung
der Nummer), ist der Dezimalwert 0 (Null). Wenn der Schalter eingeschaltet ist (in Richtung ON und DIP), ist der
Dezimalwert wie folgt:
1
Dezimalwert 16
• Die Dezimalwerte der einzelnen Schalter addieren, um die Adresse zu berechnen. Zum Beispiel:
1
Status Aus
Binärer Wert 0
Dezimalwert 0
• Jeder LΩGIC Wall Controller muss eine eindeutige Adresse zugewiesen sein; andernfalls kann der LΩGIC Drive
2X nicht auf jeden LΩGIC Wall Controller reagieren. Die Reihenfolge der Adressen ist unerheblich, sie dürfen sich
nur nicht wiederholen.
Verkabelung
LΩGIC Wall Controller Anleitungen Rev. 7
ANLEITUNGEN
www.iluminarc.com
10
2 3 4
8 4 2
2 3 4
Ein Ein Aus
1 1 0
8 4 0
das Benutzerhandbuch für das LΩGIC Drive 2X herunter.
DIP-Schalter
(auf dem Kopf)
5
1
5 Gesamt
Ein
1 01101
1 (0 + 8 + 4 + 0 + 1) = 13
RJ12 mit umgekehrter Verdrahtung
DIP-Schalter verwenden
eine binäre Adressierung
