À Propos de ce Manuel
Les Instructions du LΩGIC Wall Controller reprend des informations de base sur cet appareil. Télécharger le Manuel
d'Utilisation du LΩGIC Drive 2X sur

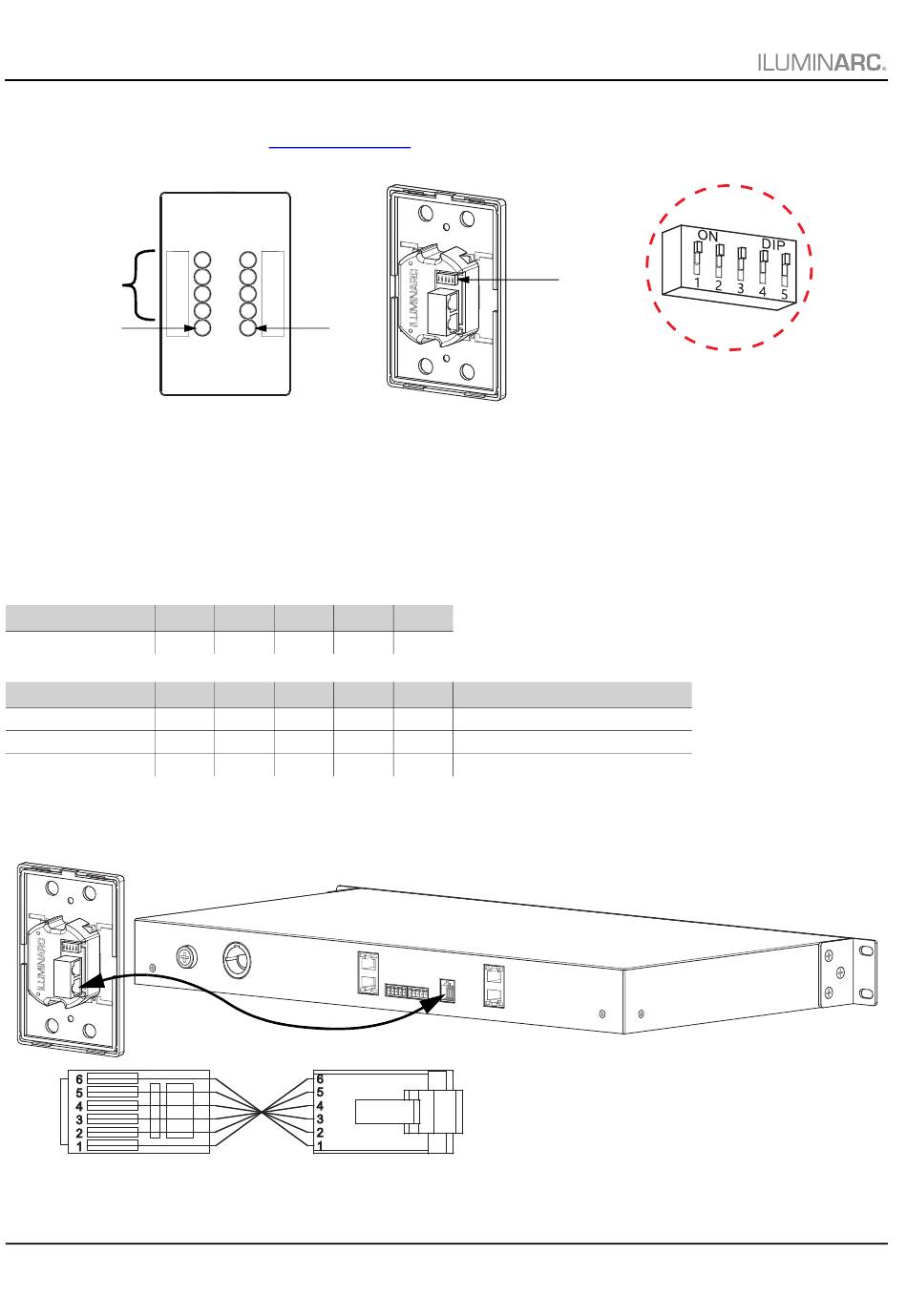

Aperçu
1–8
9
Le LΩGIC Wall Controller est un panneau de commande mural qui se branche sur un connecteur RJ12 à l'arrière du
LΩGIC Drive 2X.
• Les boutons 1 à 8 déclenchent la lecture des programmes enregistrés correspondants.
• Les boutons 9 et 10 permettent de diminuer et d'augmenter la luminosité des produits LΩGIC connectés.
Adressage binaire
Définissez l'adresse du LΩGIC Wall Controller de 0 à 31 avec les commutateurs DIP 5 bits, situés à l'arrière du produit.
Les chiffres de chaque commutateur individuel sont inversés et classés de droite à gauche.
• Chaque commutateur possède un chiffre et une valeur décimale. Lorsque le commutateur est éteint (vers le
chiffre), la valeur décimale est 0 (zéro). Lorsque le commutateur est allumé (vers ON et DIP), la valeur décimale
est la suivante :
Valeur décimale 16
• Ajoutez la valeur décimale de chaque commutateur pour calculer l'adresse. Par exemple :
Statut Éteint Allumé Allumé Éteint Allumé
Valeur binaire
Valeur décimale
• Chaque LΩGIC Wall Controller doit avoir une adresse unique sinon le LΩGIC Drive 2X ne pourra répondre à
aucun LΩGIC Wall Controller. L'ordre des adresses n'a pas d'importance du moment qu'elles ne se répètent pas.
Câblage
3
www.iluminarc.com
10
1 2 3
8 4
1 2 3
0 1 1
0 8 4
INSTRUCTIONS
pour de plus amples informations.
Commutateurs
4 5
2 1
4 5
0 1
0 1 (0 + 8 + 4 + 0 + 1) = 13
RJ12 avec câblage croisé
DIP
(à l'envers)
Commutateurs DIP utilisent
un adressage binaire
Total
01101
LΩGIC Wall Controller Instructions Rev. 7
