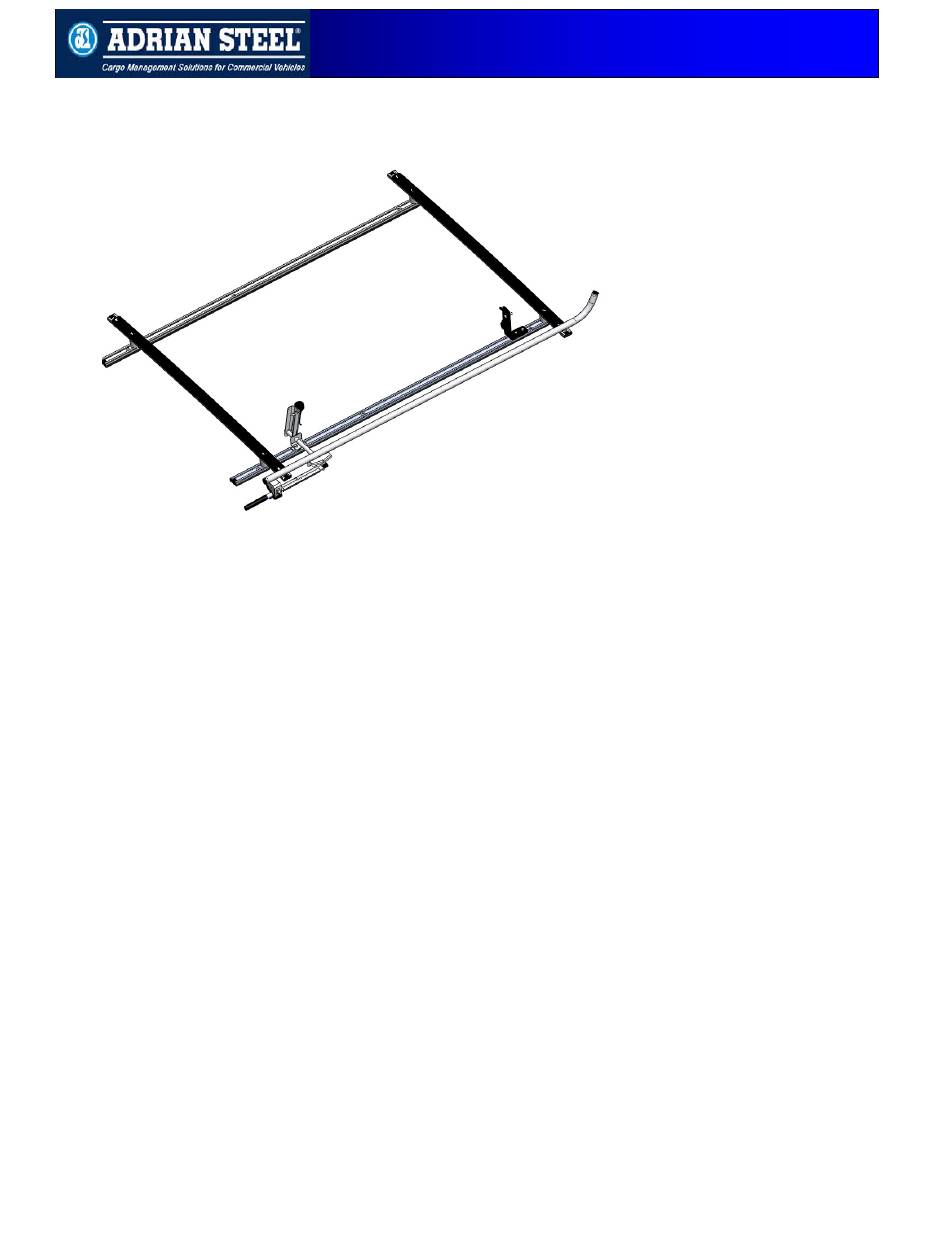

LIGHTWEIGHT, SINGLE GRIP-LOCK LADDER RACK FOR THE DODGE
PROMASTER CITY VAN. CAN CARRY UP TO 12' STEP LADDERS AND
24' EXTENSION LADDERS. CAPACITY OF 1 LADDER. ALUMINUM
CONSTRUCTION WITH COMPOSITE SURFACES TO PREVENT DAMAGE
TO LADDERS AND STAINLESS STEEL FASTENERS. NO DRILL
INSTALLATION! ATTACHES TO FACTORY INSTALLED MOUNTING
SEE PAGE 2 FOR APPLICATION NOTES AND ACCESSORIES, OTHER
PRODUCTS THAT WORK WITH THIS UNIT.
The information contained in this document is the sole property of ADRIAN STEEL COMPANY. ADRIAN STEEL
COMPANY retains the right to modify and/or change the product of its design at any time without prior
61-PMC Single Grip-Lock Ldr Rack
PRODUCT FEATURES
FASTENERS.
PAGE 1 of 2
notification.
PRODUCT WEIGHT
40 Lbs
WIDTH x DEPTH x HEIGHT
62"
85"
8"
x
x
CAPACITY
24' Extension Ladders
Or 125 Lbs
See Below
COLOR
Aluminum & Black
CATALOG NUMBER
61-PMC

Advertisement

loading
Need help?

Need help?

Do you have a question about the 61-PMC and is the answer not in the manual?

Questions and answers

Summary of Contents for Adrian Steel 61-PMC

  • Page 1 PRODUCTS THAT WORK WITH THIS UNIT. PAGE 1 of 2 The information contained in this document is the sole property of ADRIAN STEEL COMPANY. ADRIAN STEEL COMPANY retains the right to modify and/or change the product of its design at any time without prior...
  • Page 2 PAGE 2 of 2 The information contained in this document is the sole property of ADRIAN STEEL COMPANY. ADRIAN STEEL COMPANY retains the right to modify and/or change the product of its design at any time without prior...
  • Page 3 This preventive maintenance step must be completed to ensure your package gives you long service life. 61-PMC SINGLE GRIP-LOCK LADDER RACK ASM FOR PROMASTER CITY CARGO VAN ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level:...
  • Page 4 MEASURING TAPE STOP AND/OR WRENCHES ADDITIONAL TOOLS MAY BE NEEDED FOR THIS INSTALLATION AND THEY WILL BE IDENTIFIED IN THE STEPS THAT FOLLOW. ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level:...
  • Page 5 61-PMC G/L LADDER RACK Assembly/Install Instructions BAG61PMC FASTENER BAG FOR 61-PMC LADDER RACK ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level: ECN Release:...
  • Page 6 61-PMC G/L LADDER RACK Assembly/Install Instructions BAG45261 ACCESSORY BAG FOR 61-PMC ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level: ECN Release:...
  • Page 7 BEND WEAR INSERT TO MATCH CURVATURE OF BOW WHILE INSERTING. SOME MATERIAL WILL SHAVE OFF AS THIS IS AN INTERFERENCE FIT! 48413 WEAR INSERT 48412 CROSS BOW ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number:...
  • Page 8 BOW AS SHOWN, CENTERED BE- TWEEN FRONT MTG FRONT HOLES. REAR BOW POSITION WILL BE DETERMINED BY THE OUTER RAIL. SEE NEXT STEP. ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level: ECN Release:...
  • Page 9 HEX SCREW, 2 PLCS TORQUE TO 10 FT.LBS 25340-0 LATCH ASM FAS0830 5/16-18X1.25 HEX SCREW FOR LATCH TORQUE TO 10 FT.LBS ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level: ECN Release:...
  • Page 10 FAS0588 5/16 LOCK WSHR 35335-0 SLIDES PREVIOUSLY INSTALLED FAS0552 5/16 FLT WSHR FAS0552 FLT WSHR FAS0588 LK WSHR FAS0830 HEX SCR ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level: ECN Release:...
  • Page 11 LOW WASHERS. USE ENOUGH TO FILL HOLE IN ROOF RAIL WHEN INSTALLED. DOUBLE-CHECK ALL FASTENER LOCATIONS TO BE SURE THAT ALL FASTENERS ARE TIGHTENED TO SPECIFICATIONS! ADRIAN STEEL COMPANY WWW.ADRIANSTEEL.COM 906 JAMES STREET ADRIAN, MI 49221 800-677-2726 48418 20415 Publication Number: Revision Level:...
