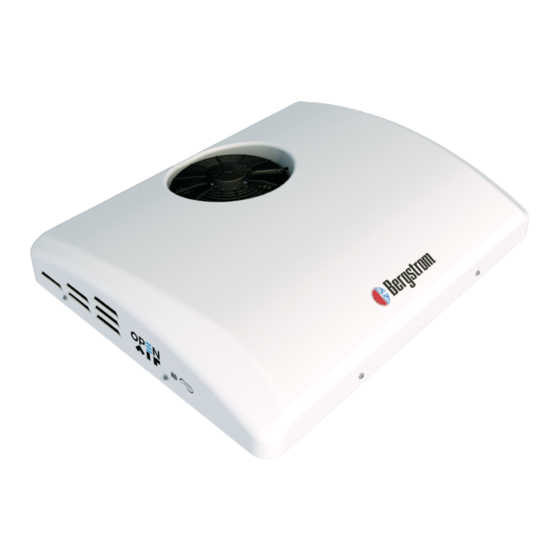

Bergstrom OpenAir 1003303114 User Handbook Manual
  1. Manuals
  2. Brands
  3. Bergstrom Manuals
  4. Air Conditioner
  5. OpenAir 1003303114
  6. User handbook manual

Bergstrom OpenAir 1003303114 User Handbook Manual

Hide thumbs Also See for OpenAir 1003303114:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

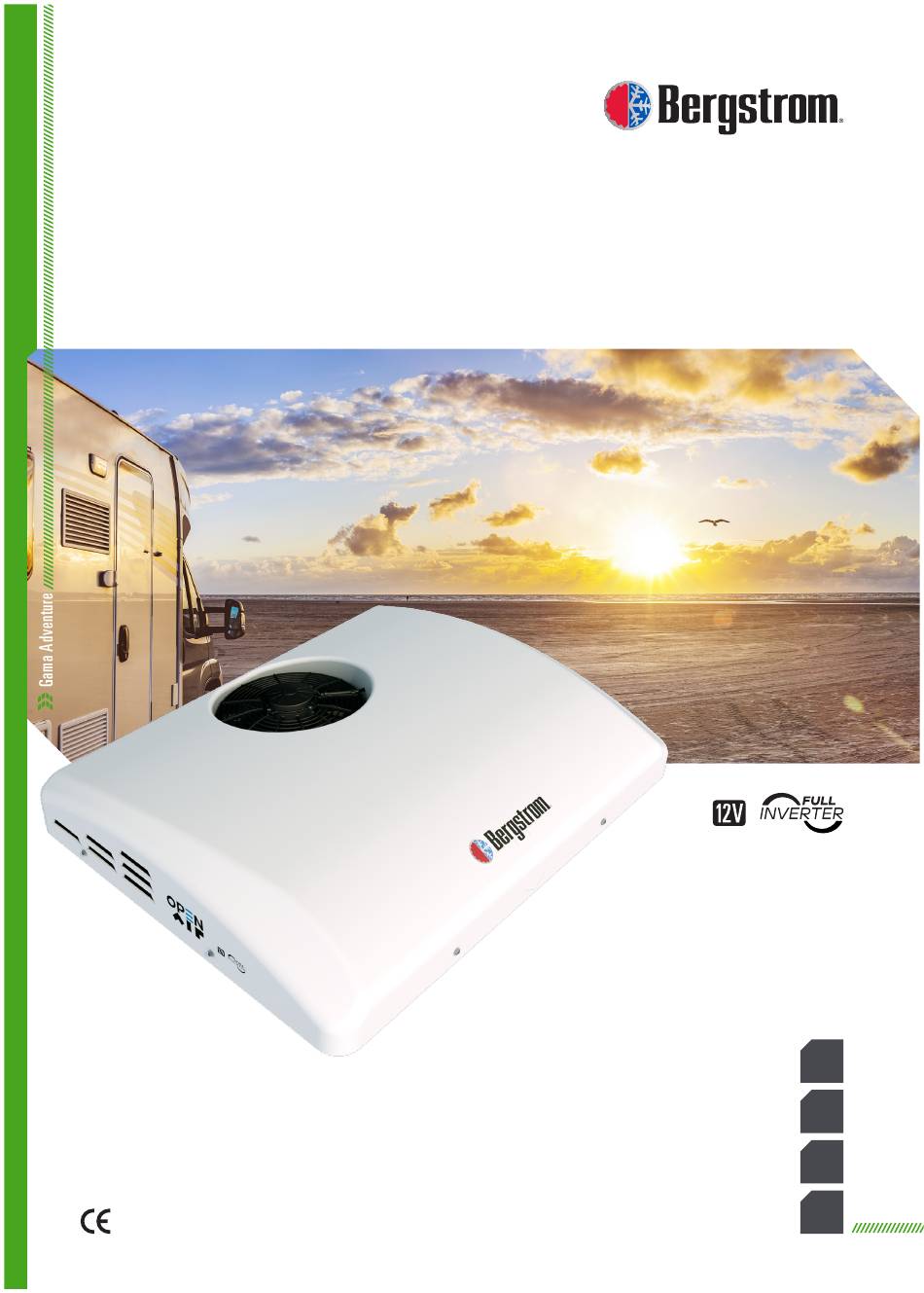

AIRE ACONDICIONADO 12V | 2000W | FULL INVERTER
OpenAir
TU ESPACIO DE VIDA CONFORTABLE
Referencia: 1003303114
ES
MANUAL DE USUARIO
EN
USER´S HANDBOOK
FR
MANUEL DE L´UTILISATEUR
GE
BENUTZERHANDBUCH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OpenAir 1003303114 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bergstrom OpenAir 1003303114

Summary of Contents for Bergstrom OpenAir 1003303114

  • Page 1 AIRE ACONDICIONADO 12V | 2000W | FULL INVERTER OpenAir TU ESPACIO DE VIDA CONFORTABLE Referencia: 1003303114 MANUAL DE USUARIO USER´S HANDBOOK MANUEL DE L´UTILISATEUR BENUTZERHANDBUCH...
  • Page 2 12 V OPENAIR de nuestra gama Adventure. Con ello te has convertido en propietario de un equipo de aire acondicionado de altas prestaciones fabricado por Dirna Bergstrom para ser utilizado en autocaravanas y otros vehículos de recreo a motor parado o en marcha.
  • Page 3 >> Si no está seguro de cómo utilizar OPENAIR, revise este manual o póngase en contacto con su instalador o directamente con Dirna Bergstrom. Atención: >> La limpieza con agua a presión de la unidad OPENAIR debe realizarse aplicando un ángulo no inferior a 45º...
  • Page 4 MANUAL DE USUARIO OPENAIR OPENAIR 12V FULL INVERTER Tensión 12 V Potencia frigorífica 1.230 W de conformidad con ISO 5151:T1 2.020 W Consumo eléctrico en funcionamiento 14,4 - 29,8 A - 1.230 W de conformidad con ISO 5151:T1 (*) 14,4 - 56,4 A - 2.020 W Refrigerante R-134a Carga de refrigerante...

  • Page 5: Funcionamiento Del Panel De Control

    MANUAL DE USUARIO OPENAIR FUNCIONAMIENTO DEL PANEL DE CONTROL ON/OFF: Botón de Encendido / Apagado de la unidad. Al presionar una vez, la unidad se enciende y queda lista para su funcionamiento. Al pulsar de nuevo, se apaga la unidad. Una pulsación larga del botón Encendido / Apagado enciende la iluminación LED a su máxima intensidad, si se mantiene pulsado este botón, la intensidad de iluminación se irá...
  • Page 6 MANUAL DE USUARIO MANUAL DE USUARIO OPENAIR Botón de incremento de selección de temperatura en los modos AUTO y ECO, de tiempo en la CONFIGURACIÓN DE AUTO-APAGADO y de velocidad de soplador en el modo VENTILACIÓN. En los modos AUTO y ECO, una pulsación corta incrementa la temperatura objetivo en 0,5 ºC. En el modo AUTO una pulsación larga cambia el modo de funcionamiento al modo MANUAL, dejando al usuario seleccionar la velocidad de funcionamiento de la unidad.

  • Page 7: Mando A Distancia

    MANUAL DE USUARIO OPENAIR Led indicador de funcionamiento del modo auto-apagado. Indicador de tiempo restante del temporizador de auto-apagado. MANDO A DISTANCIA ON/OFF: Botón de Encendido / Apagado de la unidad. Al presionar una vez, la unidad se enciende y queda lista para su funcionamiento. Al pulsar de nuevo, la unidad se apaga. MODE: Selección del modo de funcionamiento de la unidad entre AUTO, ECO y VENTILACIÓN.
  • Page 8 MANUAL DE USUARIO MANUAL DE USUARIO OPENAIR Botón de reducción de selección de temperatura en los modos AUTO y ECO, de tiempo en la CONFIGURACIÓN DE AUTO-APAGADO de velocidad de soplador en el modo VENTILACIÓN. En los modos AUTO y ECO, una pulsación corta reduce la temperatura objetivo en 0,5 ºC. En el modo AUTO una pulsación larga cambia el modo de funcionamiento al modo MANUAL, dejando al usuario seleccionar la velocidad de funcionamiento de la unidad.

  • Page 9: Encendido De La Unidad

    MANUAL DE USUARIO OPENAIR Para finalizar la configuración, el usuario deberá seleccionar la escala de medida en la que el equipo medirá la temperatura seleccionando entre grados celsius (ºC) o grados fahrenheit (ºF). Seleccione la opción deseada con los botones de incremento o reducción del panel de control o del mando a distancia y confirme esta opción con el botón ON/OFF de Encendido / Apagado del equipo.
  • Page 10 MANUAL DE USUARIO MANUAL DE USUARIO MANUAL DE USUARIO OPENAIR opción deseada, esperar unos segundos hasta que esta quede iluminada en blanco confirmando la selección. Una vez fijado un modo de funcionamiento, la intensidad del display disminuirá tras 10’ de inactividad y finalmente se apagará por completo transcurridos 35’ sin actividad. MODO DE FUNCIONAMIENTO AUTOMÁTICO - AUTO Al seleccionar el modo de funcionamiento automático (AUTO), el usuario podrá...
  • Page 11 EI símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Dirna Bergstrom declara que el equipo OPENAIR 12V FULL INVERTER cumple con los requerimientos de las siguientes Directivas CE y que se han aplicado las normas y especificaciones técnicas armonizadas enumeradas a continuación:...
  • Page 12 Dirna Bergstrom shall be in no way liable for any issues around the availability of equipment, for differences between pictures or descriptions and the actual model, or for errors or omissions in this publication.
  • Page 13 >> If you are unsure how to use OPENAIR, check this guide or contact your installer or Dirna Bergstrom directly. Caution: >> Cleaning the OPENAIR unit with pressurised water must be done at an angle of not less than 45º, and never parallel to the unit.
  • Page 14 MANUAL DE USUARIO USER´S HANDBOOK OPENAIR OPENAIR 12V FULL INVERTER Voltage 12 V 1.230 W Cooling power in accordance with ISO 5151:T1 2.020 W Electricity consumption when running 14,4 - 29,8 A - 1.230 W in accordance with ISO 5151:T1 (*) 14,4 - 56,4 A - 2.020 W Refrigerant R-134a...

  • Page 15: Control Panel Operation

    USER´S HANDBOOK OPENAIR CONTROL PANEL OPERATION ON/OFF: Unit On/Off button. Pressing once turns the unit on and leaves it ready for operation. Pressing again turns the unit off. Pressing and holding the On/Off button turns the LED on at maximum brightness; holding it down gradually decreases brightness by approximately 20% every half second;...
  • Page 16 MANUAL DE USUARIO MANUAL DE USUARIO USER´S HANDBOOK OPENAIR Button to reduce temperature in AUTO and ECO modes, time in AUTO-OFF CONFIGURATION, and blower speed in VENTILATION mode. A short press in AUTO and ECO modes reduces the target temperature by 0.5 °C. A long press in AUTO mode changes the operating mode to MANUAL, leaving the user to select the unit’s operating speed.

  • Page 17: Remote Control

    USER´S HANDBOOK OPENAIR REMOTE CONTROL ON/OFF: Unit On/Off button. Pressing once turns the unit on and leaves it ready for operation. Pressing again turns the unit off. MODE: Select the unit’s operating mode from between AUTO, ECO and VENTILATION. CLOCK: Activate AUTO-OFF CONFIGURATION mode and confirm the selected auto-off time.
  • Page 18 MANUAL DE USUARIO MANUAL DE USUARIO USER´S HANDBOOK OPENAIR INITIAL UNIT CONFIGURATION Caution: Before starting up the unit for the first time, ensure that the main power connection cable and the battery charge test cable are connected properly. The unit will initially show its software version on the display when powered up for the first time. After a few seconds, it will enter initial configuration mode in order to select maximum unit power between 1.2 (1230 W) or 2.0 (2020 W) from the control panel.

  • Page 19: Turning On The Unit

    USER´S HANDBOOK OPENAIR If you wish to reset the unit’s power, simply press the MODE and CLOCK buttons on the control panel at the same time with the unit turned off to return to the settings. This must be reset by fully disconnecting it from the power source in order to change the battery type or temperature measurement scale.

  • Page 20: Fan Operation Mode

    MANUAL DE USUARIO MANUAL DE USUARIO USER´S HANDBOOK OPENAIR ENERGY-SAVING MODE - ECO Users can select the required comfort temperature between 22 and 31 ºC (60.8 - 87.8 ºF) by opting for economy mode (ECO). The target comfort temperature can be changed using the up and down buttons on the control panel and remote control.

  • Page 21: Replacing The Remote Control Battery

    The symbol on the product, the instruction manual or the package indicates that a product is subject to these regulations. Dirna Bergstrom declares that the OPENAIR 12V FULL INVERTER unit complies with the requirements of the following EC Directives and that the harmonised standards and technical...
  • Page 22 Toutes les indications figurant dans cette notice sont publiées sans engagement. En particulier, Dirna Bergstrom se réserve le droit d’apporter, sans préavis et sans en expliquer les raisons, des modifications aux données techniques, prix, coloris, formes, au design, à l’appareil et au matériel, ainsi qu’aux prestations de services ;...

  • Page 23: Manuel De L'utilisateur

    >> Si vous n’êtes pas sûr de savoir comment utiliser OPENAIR, veuillez consulter ce manuel ou contacter directement votre installateur ou Dirna Bergstrom. Attention : >> lL’unité OPENAIR doit être nettoyée avec de l’eau sous pression à un angle d’au moins 45°...
  • Page 24 MANUAL DE USUARIO MANUEL DE L´UTILISATEUR OPENAIR OPENAIR 12V FULL INVERTER Tension 12 V Puissance de refroidissement 1.230 W selon ISO 5151:T1 2.020 W Consommation électrique en fonctionnement 14,4 - 29,8 A - 1.230 W selon ISO 5151:T1 (*) 14,4 - 56,4 A - 2.020 W Réfrigérant R-134a Charge de réfrigérant...

  • Page 25: Fonctionnement Du Panneau De Commande

    MANUEL DE L´UTILISATEUR OPENAIR FONCTIONNEMENT DU PANNEAU DE COMMANDE ON/OFF: Bouton ON / OFF de l’unité. En appuyant une fois, l’unité s’allume et elle est prête à fonctionner. En cliquant à nouveau, l’unité s’éteint. Une pression prolongée sur le bouton On/Off allume l’éclairage LED à l’intensité maximale, si ce bouton est maintenu enfoncé, l’intensité...
  • Page 26 MANUAL DE USUARIO MANUAL DE USUARIO MANUEL DE L´UTILISATEUR OPENAIR Bouton d’augmentation pour la sélection de la température dans les modes AUTO et ECO, de la durée dans la CONFIGURATION D’ARRÊT AUTOMATIQUE et de la vitesse du souffleur en mode VENTILATION. En mode AUTO et ECO, une pression courte augmente la température objectif de 0,5 °C.
  • Page 27 MANUEL DE L´UTILISATEUR OPENAIR Indicateur LED de fonctionnement du mode d’arrêt automatique. Indicateur du temps restant de la minuterie d’arrêt automatique. TÉLÉCOMMANDE ON/OFF : Bouton ON / OFF de l’unité. En appuyant une fois, l’unité s’allume et elle est prête à...
  • Page 28 MANUAL DE USUARIO MANUAL DE USUARIO MANUEL DE L´UTILISATEUR OPENAIR Bouton permettant de réduire la température dans les modes AUTO et ECO, de sélectionner le temps en mode CONFIGURATION D’ARRÊT AUTOMATIQUE et de sélectionner la vitesse du souffleur en mode VENTILATION. En mode AUTO et ECO, une pression courte réduit la température objectif de 0,5 °C.
  • Page 29 MANUEL DE L´UTILISATEUR OPENAIR Pour finaliser la configuration, l’utilisateur doit sélectionner l’échelle de mesure dans laquelle l’unité mesurera la température en choisissant entre les degrés Celsius (ºC) et les degrés Fahrenheit (ºF). Sélectionnez l’option souhaitée à l’aide des boutons d’augmentation ou de diminution du panneau de commande ou de la télécommande et confirmez cette option à...
  • Page 30 MANUAL DE USUARIO MANUAL DE USUARIO MANUAL DE USUARIO MANUEL DE L´UTILISATEUR OPENAIR Lorsque l’option souhaitée est atteinte, attendez quelques secondes jusqu’à ce qu’elle s’allume en blanc, confirmant ainsi la sélection. Une fois qu’un mode de fonctionnement a été sélectionné, l’intensité...

  • Page 31: Remplacement De La Batterie De La Télécommande

    à cette réglementation. Le consommateur doit retourner le produit/la batterie usager aux points de collecte prévus à cet effet. II peut aussi le remettre à un revendeur. Dirna Bergstrom déclare que l’équipement OPENAIR 12V FULL INVERTER satisfait aux exigences des Directives CE suivantes, et que les normes et spécifications techniques harmonisées énumérées ci-dessous ont été...
  • Page 32 OPENAIR herzlichen Glückwunsch zu Ihrem Kauf der 12V-Klimaanlage OPENAIR aus unserer Adventure- Reihe. Sie besitzen jetzt eine leistungsstarke Klimaanlage von Dirna Bergstrom für den Einsatz in Wohnmobilen und anderen Freizeitfahrzeugen bei stehendem oder laufendem Motor. OPENAIR wurde mit der fortschrittlichsten Technologie entwickelt, um eine effektive und effiziente Leistung und eine Reduzierung des Energieverbrauchs der Zusatzbatterie Ihres Fahrzeugs zu erreichen.
  • Page 33 >> Wenn Sie sich hinsichtlich der Verwendung von OPENAIR nicht sicher sind, lesen Sie bitte diese Anleitung oder wenden Sie sich an Ihren Installateur oder direkt an Dirna Bergstrom. Achtung: >> Die Reinigung mit Druckwasser von OPENAIR muss in einem Winkel von mindestens 45°...
  • Page 34 MANUAL DE USUARIO BENUTZERHANDBUCH OPENAIR OPENAIR 12V FULL INVERTER Spannung 12 V Kühlleistung 1.230 W nach ISO 5151:T1 2.020 W Stromverbrauch im Betrieb 14,4 - 29,8 A - 1.230 W nach ISO 5151:T1 (*) 14,4 - 56,4 A - 2.020 W Kältemittel R-134a Kältemittelfüllung...
  • Page 35 BENUTZERHANDBUCH OPENAIR FUNKTIONSWEISE DES BEDIENFELDS EIN/AUS: Ein-/Aus-Taste des Geräts. Bei einmaligem Drücken schaltet sich das Gerät ein und ist betriebsbereit. Durch erneutes Drücken wird das Gerät ausgeschaltet. Durch langes Drücken der Ein-/Aus-Taste wird die LED-Beleuchtung mit maximaler Intensität eingeschaltet. Wird die Taste gedrückt gehalten, verringert sich die Lichtintensität etwa alle halbe Sekunde um 20 %.
  • Page 36 MANUAL DE USUARIO MANUAL DE USUARIO BENUTZERHANDBUCH OPENAIR Taste zum Erhöhen der gewählten Temperatur im AUTO- und ECO-Modus, der Zeit in der KONFIGURATION DER SELBSTABSCHALTUNG und der Gebläsegeschwindigkeit in der Betriebsart LÜFTUNG. In den Betriebsarten AUTO und ECO erhöht ein kurzes Drücken die Zieltemperatur um 0,5 °C.
  • Page 37 BENUTZERHANDBUCH OPENAIR LED-Anzeige Gerät in Betriebsart Selbstabschaltung Anzeige der verbleibenden Zeit des Auto-Off-Timers. FERNBEDIENUNG EIN/AUS: Ein-/Aus-Taste des Geräts. Bei einmaligem Drücken schaltet sich das Gerät ein und ist betriebsbereit. Bei erneutem Drücken schaltet sich das Gerät aus. MODE: Wahl der Betriebsart: AUTO, ECO oder LÜFTUNG UHR: Taste zur Aktivierung der KONFIGURATION DER SELBSTABSCHALTUNG und zur Bestätigung der gewählten automatischen Abschaltzeit.
  • Page 38 MANUAL DE USUARIO MANUAL DE USUARIO BENUTZERHANDBUCH OPENAIR Taste zum Senken der gewählten Temperatur im AUTO- und ECO-Modus, der Zeit in der KONFIGURATION DER SELBSTABSCHALTUNG und der Gebläsegeschwindigkeit in der Betriebsart LÜFTUNG. In den Betriebsarten AUTO und ECO vermindert ein kurzes Drücken die Zieltemperatur um 0,5 °C.

  • Page 39: Einschalten Des Geräts

    BENUTZERHANDBUCH OPENAIR Um die Konfiguration abzuschließen, muss der Benutzer die Maßeinheit für die Temperaturmessung des Geräts wählen (Grad Celsius (ºC) oder Grad Fahrenheit (ºF)). Wählen Sie die gewünschte Option mit den Auf- und Ab-Pfeiltasten von Bedienfeld oder Fernbedienung und bestätigen Sie Ihre Wahl durch Drücken der Ein-/Aus-Taste am Gerät.

  • Page 40: Manueller Betrieb

    MANUAL DE USUARIO MANUAL DE USUARIO MANUAL DE USUARIO BENUTZERHANDBUCH OPENAIR Sekunden, bis sie weiß aufleuchtet und die Auswahl somit bestätigt wird. Sobald eine Betriebsart eingestellt ist, nimmt die Leuchtkraft des Displays nach 10 Sekunden Inaktivität ab und schaltet sich nach 35 Sekunden Inaktivität vollständig aus. AUTOMATIKBETRIEB - AUTO Im Automatikbetrieb (AUTO) kann der Benutzer die gewünschte Komforttemperatur zwischen 16 und 31 °C (71,6 - 87,8 °F) einstellen.
  • Page 41 Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Dirna Bergstrom erklärt, dass das Gerät OPENAIR 12V FULL INVERTER den Anforderungen der folgenden EG-Richtlinien entspricht und dass die unten aufgeführten harmonisierten Normen und...
  • Page 42 MANUAL DE USUARIO MANUAL DE USUARIO MANUAL DE USUARIO MANUAL DE USUARIO OPENAIR NOTAS TU ESPACIO DE VIDA CONFORTABLE...
  • Page 43 MANUAL DE USUARIO OPENAIR NOTAS TU ESPACIO DE VIDA CONFORTABLE...
  • Page 44 TU ESPACIO DE VIDA CONFORTABLE Madrid, España T. + 34 - 918-775-840 E. ventas@dirna.bergstrominc.com W. www.bergstromspain.com F-4238-00 E: 11/07/2023 - v0 R: 11/09/2023 - v3...
