OS112 - OCTAVIA COMPLETE (5M)
Installation Instructions
REF: OS112
pg 1 of 22
25.07.2019

Advertisement

loading
Need help?

Need help?

Do you have a question about the OCTAVIA COMPLETE OS112 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Creative Play OCTAVIA COMPLETE OS112

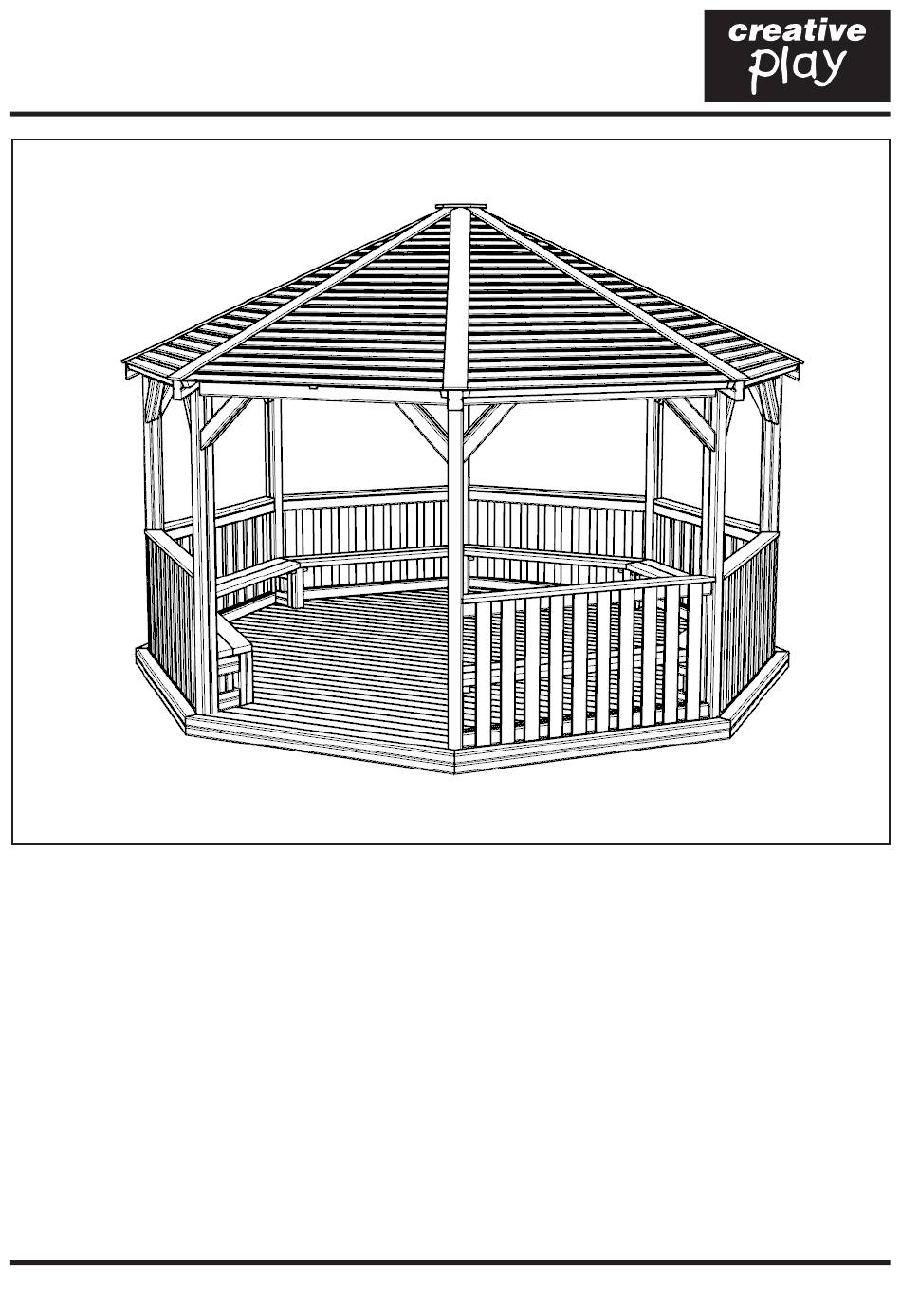

  • Page 1 OS112 - OCTAVIA COMPLETE (5M) Installation Instructions REF: OS112 pg 1 of 22 25.07.2019...
  • Page 2: Parts Required

    PARTS REQUIRED SIDE ASSEMBLIES SA - QTY x 7 SEAT SLATS - INNER (SET) SS-I - QTY x 5 SEAT SLATS -END (SET) SS-E - QTY x 2 SEAT SUPPORT ASSEMBLY SSA-I (INNER) - QTY x 6 SEAT SUPPORT ASSEMBLY SSA-E (END) - QTY x 2 SEATING &...
  • Page 3 PARTS REQUIRED FLOOR - DECKING FD - QTY x 37 FA-c FA-b FLOOR ASSEMBLY FA-a FA-a / b / c FA-b INCLUDES FA-c FA-a - QTYx1 FA-b - QTYx2 FA-c - QTYx2 FLOOR SURROUND ASSEMBLY FSA - QTY x8 FLOOR SUPPORTS INCLUDES FS-A - QTYx4 FS-B - QTYx4...
  • Page 4 PARTS REQUIRED ROOF TRIM / KING ‘POST’ INCLUDES RT1 - QTYx2 RT2 - QTY x1 RT3a - QTY x4 RT3b - QTY x4 RT3c - QTY x4 ROOF ASSEMBLIES RA-L & RA-R INCLUDES RA-L- QTYx8 RA-R - QTY x8 ROOF MAIN SUPPORTS RM - QTY x 8 ROOF SUPPORTS ADDITIONAL INCLUDES...
  • Page 5: Foundation Details

    FOUNDATION DETAILS NOTES: POST HOLES 400MM x 400MM REF: OS112 pg 5 of 22 25.07.2019...
  • Page 6 FOUNDATION DETAILS DATUM POINT 1055mm Y axis dimensions will be shown HORIZONTAL X axis dimensions will be shown VERTICAL DATUM POINT REF: OS112 pg 6 of 22 25.07.2019...
  • Page 7 INSTALLATION INSTRUCTIONS POSITION FSA ASSEMBLIES POSITION THESE ON THE GROUND 120MM FACE ON THE OUTSIDE INSTALL THE UMT TIMBERS THE 90X90 TIMBER ON THE FSA ASSEMBLIES HELP POSITION THESE REF: OS112 pg 7 of 22 25.07.2019...
  • Page 8 INSTALLATION INSTRUCTIONS SCREW THE FAS ASSMBLIES TO THE UMT TIMBERS USING - 97.M8X120CSK - QUANTITY X 32 INSTALL FLOOR ASSEMBLY - FA-a / FA-c USING - 97.M8X180CSK - QUANTITY X 24 FA-c FA-a FA-c ENTRANCE REF: OS112 pg 8 of 22 25.07.2019...
  • Page 9 INSTALLATION INSTRUCTIONS ATTACH 8 x UAT TIMBERS TO THE FLOOR ASSEMBLIES USING - 97.M8X180CSK - QUANTITY X 16 INSTALL FLOOR ASSEMBLY - FA-b USING - 97.M8X180CSK - QUANTITY X 12 FA-b FA-b REF: OS112 pg 9 of 22 25.07.2019...
  • Page 10 INSTALLATION INSTRUCTIONS ATTACH REMAINING UAT TIMBERS TO THE FLOOR ASSEMBLIES USING - 97.M8X180CSK - QUANTITY X 8 INSTALL FLOOR SUPPORTS - FS-A / FS-B USING - 97.M8X120CSK - QUANTITY X 32 REF: OS112 pg 10 of 22 25.07.2019...
  • Page 11 INSTALLATION INSTRUCTIONS ATTACH RS ROOF TIMBERS USING - 97.M8X80CSK - QUANTITY X 32 ENSURE TIMBERS ARE POSITONED AS SHOWN BELOW TIMBERS ARE POSITIONED LEVEL WITH THE TOP OF THE UPRIGHT TIMBER REF: OS112 pg 11 of 22 25.07.2019...
  • Page 12 INSTALLATION INSTRUCTIONS ATTACH RM ROOF TIMBERS TO THE KING POST (RT1) USING - 97.M8X180CSK - QUANTITY X 2 (PER RM TIMBER INTO KING POST) SCREW RM TIMBERS TO THE UPRIGHTS USING - 97.M8X180CSK - QUANTITY X 2 (PER RM TIMBER) NOTES: TAKE EXTRA CARE NOT TO SPLIT THE UPRIGHT TIMBERS - HOLE LOCATION(S) SHOWN ABOVE...
  • Page 13 INSTALLATION INSTRUCTIONS REPEAT FOR THE REMAINING RM TIMBERS USING - 97.M8X180CSK - QUANTITY X 32 (4 PER RM TIMBER) SCREW THE RBA-U ROOF SUPPORTS TO THE RM TIMBERS USING - 97.M8X120CSK - QUANTITY X 10 REF: OS112 pg 13 of 22 25.07.2019...
  • Page 14 INSTALLATION INSTRUCTIONS SCREW THE RBA-L ROOF SUPPORTS TO THE RM TIMBERS USING - 97.M8X120CSK - QUANTITY X 8 / 97.M8X180CSK - QUANTITY X 2 ENSURE ALL TIMBERS ARE SCREWED INTO THE UPRIGHTS AND TOGETHER USING - BOTH 120 & 180 SCREWS NOTES: USE 180 SCREWS TO SCREW THROUGH THE LOWER &...
  • Page 15: Installation Instructions

    INSTALLATION INSTRUCTIONS ATTACH THE RA-L / RA-R ASSEMBLIES TO THE RM TIMBERS USING - 97.M8X80CSK - QUANTITY X 8 (INTO EACH RM TIMBER EITHER SIDE) RA-L RA-R SECURE THE 2 SECTIONS OF ROOF (L - R) TOGETHER USING - 97.M8X80CSK - QUANTITY X 12 MIDDLE SECTION REF: OS112 pg 15 of 22 25.07.2019...
  • Page 16 INSTALLATION INSTRUCTIONS REPEAT FOR THE REMAINING ROOF ASSEMBLIES USING - 97.M8X80CSK - QUANTITY X 28 PER ROOF PANEL RA-L RA-R RA-L RA-R RA-L RA-R RA-L ATTACH THE ROOF TRIM TIMBERS USING - 97.M8X80CSK REF: OS112 pg 16 of 22 25.07.2019...
  • Page 17 INSTALLATION INSTRUCTIONS REPEAT FOR THE REMAINING ROOF ASSEMBLIES USING - 97.M8X80CSK - QUANTITY X 6 TIMBER RT3b RT3b RT3b RT3a RT3b RT3a RT3b RT3a RT3b RT3b RT3b RT3a NOTES: RT3b HAS A ‘ANGLE CUT TOP’ ATTACH THE ROOF TRIM TIMBERS RT3c USING - 97.M8X80CSK - QUANTITY X 6 TIMBER (4 FOR THE ROOF CAP) RT3c RT3c...
  • Page 18 INSTALLATION INSTRUCTIONS ATTACH ROOF BRACES - LEFT / RIGHT USING - 97.M8X80CSK - QUANTITY X 4 PER TIMBER INSTALL DECKING AS SHOWN BELOW 97.D4.5X60 (DECK SCREW) - APPROX 2MM BETWEEN EACH SLAT USING - REF: OS112 pg 18 of 22 25.07.2019...
  • Page 19 INSTALLATION INSTRUCTIONS ENSURE SCREWS ARE POSITIONED AS HIGHLIGHTED BELOW 2 X DECK SCREWS INTO EACH SUPPORT BELOW (APPROX 20 SCREWS PER DECK BOARD) INSTALL THE 7 X SIDE ASSEMBLIES USING - 97.M8X80CSK - QUANTITY X 4 PER TIMBER REF: OS112 pg 19 of 22 25.07.2019...
  • Page 20 INSTALLATION INSTRUCTIONS ENSURE TIMBERS ARE PRE-DRILLED AND COUNTERSUNK 2 X SCREWS TOP / BOTTOM EACH SIDE INSTALL SEAT SUPPORTS TO THE UPRIGHT TIMBERS USING - 97.M8X120CSK - QUANTITY X 4 PER SUPPORT (2 SCREWS FOR THE ‘NO POST’ SUPPORTS) SSA-E (END) SSA-I (INNER) REF: OS112 pg 20 of 22 25.07.2019...
  • Page 21 INSTALLATION INSTRUCTIONS ENSURE TIMBERS ARE PRE-DRILLED AND COUNTERSUNK 2 X SCREWS TOP / BOTTOM EACH SIDE SSA-I SSA-I SSA-I SSA-I SSA-I SSA-I SSA-E SSA-E ATTACH SEAT SECTIONS TO THE SEAT SUPPORTS USING - 97.M8X80CSK - QUANTITY X 4 PER SLAT SS-Ib SS-Ia SS-Ib...
  • Page 22: Installation Complete

    INSTALLATION INSTRUCTIONS FURTHER SUPPORT THE ROOF USING RB-T TIMBERS USING - 97.M8X80CSK - QUANTITY X 4 PER ‘WEDGE’ NOTES: RB-T TIMBER BLOCKS SECURES / SUPPORT THE ADJOINING ROOF ASSEMBLIES INSTALLATION COMPLETE REF: OS112 pg 22 of 22 25.07.2019...
