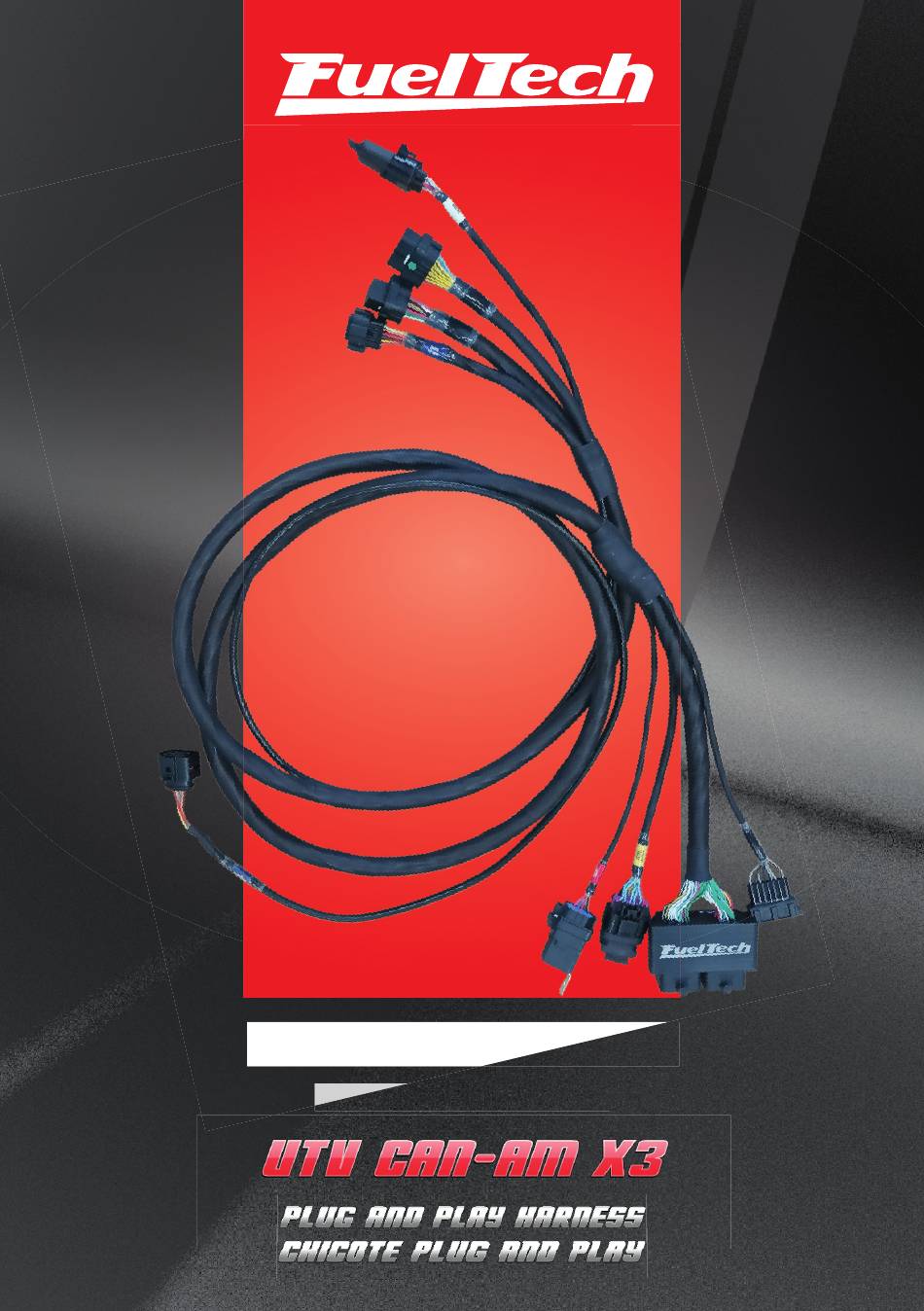

  • Page 1 OWNER’S MANUAL OWNER’S MANUAL MANUAL DE USUARIO MANUAL DE USUARIO...
  • Page 3 ATV CAN-AM X3 Adapter Harness 1. Index Presentation ......................4 Warnings and Warranty Terms ................4 Overview ....................... 6 Installation ......................7 Configuration steps ....................8 Connectors ......................12 7.1 FuelTech adapter connectors ................. 12 7.2 Connectors for extra inputs and outputs ............12 7.3 Ignition module connector (SparkPRO-3) ............
  • Page 4 ATV CAN-AM X3 Adapter Harness 2. Presentation The ATV CAN-AM X3 ADAPTER HARNESS, designed by FuelTech, is the perfect solution for FuelTech ECU installation using the ATV OEM harness. The FT wiring harness has all necessary components for easy and quick FT600 ECU installation.
  • Page 5 FUELTECH shall be for the repair or replacement of the defective product as provided in this limited warranty. This exclusive remedy shall not be deemed to have failed of its essential purpose so long as FUELTECH is willing and able to repair or replace defective goods.
  • Page 6 ATV CAN-AM X3 Adapter Harness 4. Overview This manual is a guide for the ATV CAN-AM X3 adapter HARNESS. This harness works as an adapter, connected between the FuelTech ECU and OEM harness. FT600 (A and B) Connectors Extra connector (8 ways)
  • Page 7 Assemble the covers and seats on the ATV. Install the FuelTech harness to the fire wall behind the driver’s seat. Choose where your FuelTech ECU will be located and install the FuelTech harness, connect to the back of the FT600.
  • Page 8 This tune contains all the inputs, outputs, engine settings and a base tune for a stock unmodified engine. Proper tuning will be required and use of this file is at your own risk as it is only meant to help you with the initial setup of your new FuelTech system. IMPORTANT...
  • Page 9 ATV CAN-AM X3 Adapter Harness After finished the update, Select the Canam 2023 PnP map and open it on FTManager. If no modifications are required, you can Write the map to the ECU. If you are using the plug and play in a completely stock setup the base map should be enough to crank and run, however TPS calibration is recommended.
  • Page 10 ATV CAN-AM X3 Adapter Harness After changes in the map it is necessary to save them. Write the map in the ECU. Calibrate the TPS. Click on the “Home” tab (6) and then click on the “TPS/Pedal Calibration” button (7) The sensor is something you will likely have to set first time you run the engine.
  • Page 11 RPM and CAM Signal CAN Network Configure the FuelTech CAN port B, to do so access the “Sensors and Calibration/CAN Communication” menu Select CAN OEM on CAN Port B. Follow the images below to correctly configure the CAN OEM Network.
  • Page 12 ATV CAN-AM X3 Adapter Harness 7. Connectors 7 . 3 I g n i t i o n m o d u l e c o n n e c t o r (SparkPRO-3) 7.1 FuelTech adapter connectors A SparkPRO-3 (nautical/offroad) ignition module is required for the UTV to operate.
  • Page 13 ATV CAN-AM X3 Adapter Harness 7.5 OEM Connectors Identification There are two connectors for CAN-AM X3. Connector A and connector B. Please note that there is a difference between them through the guide pins. Both connectors have row and column markings for pin identification, as shown below.
  • Page 14 ATV CAN-AM X3 Adapter Harness 8. Diagram pinout table 8.1 FT600 - A Connector Reference Connector Function Description FT600 output Position Blue 1 OEM Connector A Injector 1 Blue 2 OEM Connector A Injector 2 Blue 3 OEM Connector A...
  • Page 15 ATV CAN-AM X3 Adapter Harness 8.2 FT600 - B Connector Reference Connector Function Description FT600 Input Position OEM Connector A RPM signal White OEM Connector A RPM reference White OEM Connector A CAM Signal White 1 OEM Connector A White 2...
  • Page 16 ATV CAN-AM X3 Adapter Harness 8.3 Ignition driver connector Ref output From /To Function Description Black/White OEM Connector A/55 Ignition Coil Cyl 3 Gray FT550 Connector A/20 Ignition Coil Cyl 3 - gray 3 Black/White OEM Connector A/54 Ignition Coil Cyl 2...
  • Page 17 ATV CAN-AM X3 Adapter Harness 8.5 Extra Connector (8-way) Ref output From /To Function Description B.26 Black B.10 Battery ground Yellow/Blue B.11 CAN A LOW White/Red B.12 CAN A HIGH White 18 B.32 White input 18 - Avaliable White 19 B.33...

  • Page 18: Table Of Contents

    Visão Geral ......................21 Instalação ......................22 Configuração ....................... 23 Conectores ......................27 7.1 Conectores adaptadores FuelTech ..............27 7.2 Conectores para extra para entradas e saídas ..........27 7.3 Conector Módulo de ignição (SparkPRO-3) ........... 27 7.4 Conector Nano PRO..................27 7.5 Identificação dos conectores OEM ..............

  • Page 19: Apresentação

    Esta garantia não inclui sensores ou outros produtos que a FUELTECH usa, mas não fabrica. Se um produto for considerado defeituoso, tais produtos serão, por opção da FUELTECH, substituídos ou reparados sem nenhum custo.
  • Page 20 FUELTECH será o reparo ou substituição do produto defeituoso, conforme previsto nesta garantia limitada. Este recurso exclusivo não deve ser considerado como tendo falhado em seu propósito essencial, desde que a FUELTECH esteja disposta e seja capaz de reparar ou substituir os produtos defeituosos.

  • Page 21: Visão Geral

    Chicote Adaptador UTV CAN-AM X3 4. Visão Geral Este manual traz informações para o chicote adaptador para UTVs CAN-AM X3. Este chicote é conectado entre o conector original do UTV e a central de injeção eletrônica. Conectores (A e B) FT600 Conector Extra (entradas 8-vias) Conector Nano PRO Relé...

  • Page 22: Instalação

    FT600 para ligar ao laptop. Fixe e conecte a SparkPRO-3 (nautica / off- road) ao chicote. Posicione e fixe o chicote FuelTech na parede Se sensores e atuadores adicionais estiverem corta fogo atrás do banco do motorista. presentes, consulte os diagramas de fiação Decida onde sua ECU FuelTech ficará...

  • Page 23: Configuração

    Antes de colocar o mapa na ECU é necessário fazer o update do módulo, para isso, abra o FTManager e conecte a FuelTech através do cabo USB. Na aba “ferramentas” (1) clique sobre o botão “ECU Updater” (2), agora clique...
  • Page 24 Chicote Adaptador UTV CAN-AM X3 Grave o mapa na ECU. Verifique as entrada e saídas configuradas no mapa. Para isso, acesse o menu “Sensores e Calibração/Entradas” (4) e “Sensores e Calibração/Saídas” (5). Se estiver usando o sensor MAP Integrado FT600, selecione interno na tela de configuração abaixo.
  • Page 25 Chicote Adaptador UTV CAN-AM X3 Após as alterações no mapa é necessário salvá-las. Grave o mapa na ECU. Faça a calibração do TPS. Clique sobre a aba “Home” (6) e então clique sobre o botão “Calibração Borboleta/Pedal” (7). O atuador de marcha lenta é algo que você provavelmente terá que definir na primeira vez que ligar o motor.
  • Page 26 Chicote Adaptador UTV CAN-AM X3 Rede CAN Configure a CAN B da FuelTech, para isso acesse o menu “Sensores e Calibração/ Comunicação CAN” Selecione CAN OEM na Porta CAN A. Siga as imagens abaixo para configurar corretamente a Rede CAN OEM.

  • Page 27: Conectores

    Chicote Adaptador UTV CAN-AM X3 7. Conectores 7.3 Conector Módulo de ignição (SparkPRO-3) 7.1 Conectores adaptadores FuelTech É necessário ter um módulo de ignição SparkPRO-3 (náutica/offroad) para o funcionamento do UTV. (Não Estes conectores devem ser encaixados nos acompanha o chicote) conectores do chicote original 7.4 Conector Nano PRO...

  • Page 28: Identificação Dos Conectores Oem

    Há dois conectores para UTV CAN AM. O conector A e conector B. Observe que há diferença entre eles através dos pinos guias. Ambos conectores tem a mesma numeração de pinos por isso é necessário atenção ao conectá-los ao chicote da FuelTech. Conector A Conector B...

  • Page 29: Diagrama De Referência Dos Pinos

    Chicote Adaptador UTV CAN-AM X3 8. Diagrama de referência dos pinos 8.1 FT600 - Conector A Pino Cor do fio Conector OEM Pino OEM Função FT600 Azul 1 OEM Conector A Injetor 1 Azul 2 OEM Conector A Injetor 2 Azul 3 OEM Conector A Injetor 3...

  • Page 30: Ft600 - Conector B

    Chicote Adaptador UTV CAN-AM X3 8.2 FT600 - Conector B Pino Cor do Fio Conector OEM Pino OEM Função FT600 Vermelho OEM Conector A Sinal de Rotação Branco OEM Conector A Referencia sinal de rotação Branco OEM Conector A Sinal de fase Branco 1 OEM Conector A Entrada MAP...

  • Page 31: Conector Módulo De Ignição

    Chicote Adaptador UTV CAN-AM X3 8.3 Conector Módulo de Ignição Pino Cor fios Conector OEM Função Preto/Branco OEM Conector A/55 Ignição 3 Cinza FT550 Conector A/20 Ignição 3 cinza 3 Preto/Branco OEM Conector A/54 Ignição 2 Preto/Branco OEM Conector B/51 Negativo Bateria Cinza FT550 Conector A/19...

  • Page 32: Conector Extra (8 Vias)

    Chicote Adaptador UTV CAN-AM X3 8.5 Conector Extra (8 vias) Pino Cor do Fio Conector FT600 Função Vermelho B.26 Preto B.10 Negativo de bateria Amarelo/Azul B.11 CAN B LOW Branco/Vermelho B.12 CAN B HIGH Branco B.32 Entrada disponível Branco B.33 Entrada disponível Branco B.34...
  • Page 33 Arnés auto Adapter UTV CAN-AM X3 1. Indice Presentación ....................... 34 Termino de garantía ..................... 34 Visión general ...................... 36 Instalación ......................37 Configuración ...................... 38 Conectores ......................42 7.1 Conectores Plug and Play ................42 7.2 Conectores para entradas y salidas adicionales ..........42 7.3 Conector Módulo de ignición .................

  • Page 34: Presentación

    Esta garantía no incluye sensores u otros productos que FUELTECH lleva pero no fabricó. Si un producto se encuentra defectuoso, dichos productos, a opción de FUELTECH, serán reemplazados o reparados sin costo...
  • Page 35 FUELTECH, con franqueo prepagado, dentro del período de garantía de un año. El comprador debe obtener un número RMA de FUELTECH y completar un formulario RMA que se incluirá en el envío de devolución antes de devolver el producto.

  • Page 36: Visión General

    Arnés auto Adapter UTV CAN-AM X3 4. Visión general Este manual proporciona información para el arnés adaptador para UTV CAN-AM X3. Este arnés se conecta entre el conector original del UTV y la unidad de control de inyección electrónica. 1 - Conectores (A y B) FT600 2 - Conector adicional (entradas de 8 vías) 3 - Conector NanoPRO 4 - Relé...

  • Page 37: Instalación

    FT600 para conectarlo a la computadora portátil. Fija y conecta el SparkPRO-3 (náutica/off-road) al arnés. Coloque y asegure el arnés FuelTech a la pared Si hay sensores y actuadores adicionales, cortafuegos detrás del asiento del conductor. consulte los diagramas de cableado para Decida dónde estará...

  • Page 38: Configuración

    La descarga y el uso de los mapas en esta sección son bajo su propio riesgo. FuelTech no es responsable de ningún daño causado a su vehículo/ instalación al usar los mapas disponibles en esta carpeta. Antes de poner el mapa en la ECU es necesario actualizar el módulo, para eso abre el FTManager y conecta el FuelTech a través del cable USB.
  • Page 39 Arnés auto Adapter UTV CAN-AM X3 Grabe el mapa en la ECU. Verifique las entradas y salidas configuradas en el mapa. Para ello acceda al menú “Sensores y Calibración/Entradas” (4) y “Sensores y Calibración/Salidas” (5). NOTA La entrada n.º 4 puede ser la temperatura del aceite o la temperatura del silenciador según el modelo Si usa el sensor MAP integrado FT550, seleccione interno en la pantalla de configuración a continuación.
  • Page 40 Arnés auto Adapter UTV CAN-AM X3 Calibre el TPS. Haga clic en la pestaña “Home” (6) y luego haga clic en el botón “Calibración de TPS/pedal” (7). El actuador de ralentí es algo que probablemente tendrá que configurar la primera vez que arranque el motor.
  • Page 41 Arnés auto Adapter UTV CAN-AM X3 Red CAN Configure FuelTech CAN B, para hacerlo acceda al menú “Sensores y Calibración/ Comunicación CAN” Seleccione CAN OEM en el Puerto CAN B. Siga las imágenes a continuación para configurar correctamente la Red CAN OEM.

  • Page 42: Conectores

    Arnés auto Adapter UTV CAN-AM X3 7. Conectores 7.3 Conector Módulo de ignición Es necessario ter un módulo de ignicíon SparkPRO-3 7.1 Conectores Plug and Play (nautica/offroad) para o funcionamiento de la moto acuática. (No acompaña el arnés). Estos conectores deben acoplarse a los conectores del mazo de cables original.

  • Page 43: Identificación De Conectores Oem

    Arnés auto Adapter UTV CAN-AM X3 7.5 Identificación de conectores OEM Hay dos conectores para UTV CAN AM. Conector A y conector B. Tenga en cuenta que existe una diferencia entre ellos a través de los pasadores guía. Ambos conectores tienen marcas de fila y columna para la identificación de pines, como se muestra a continuación.

  • Page 44: Diagrama De Referencia De Pines

    Arnés auto Adapter UTV CAN-AM X3 8. Diagrama de referencia de pines 8.1 FT600 - Conector A Color del cable Conector OEM Pin OEM Función FT600 Azul 1 OEM Conector A Inyector Cilindro 1 Azul 2 OEM Conector A Inyector Cilindro 2 Azul 3 OEM Conector A Inyector Cilindro 3...

  • Page 45: Ft550 - Conector B

    Arnés auto Adapter UTV CAN-AM X3 8.2 FT550 - Conector B Color del cable Conector OEM Pin OEM Función FT600 Rojo OEM Conector A Señal RPM Blanco OEM Conector A Referencia señal RPM Blanco OEM Conector A Señal de fase Blanco 1 OEM Conector A Entrada MAP...

  • Page 46: Conector Módulo De Ignición

    Arnés auto Adapter UTV CAN-AM X3 8.3 Conector Módulo de Ignición Color del Conector OEM Función cables Negro/Blanco OEM Conector A/55 Ignición 3 Gris FT550 Conector A/20 Ignición 3 Gris 3 Negro/Blanco OEM Conector A/54 Ignición 2 Negro/Blanco OEM Conector B/51 Negativo Bateria Gris FT550 Conector A/19...

  • Page 47: Conector Extra (8-Vías)

    Arnés auto Adapter UTV CAN-AM X3 8.5 Conector Extra (8-vías) Color del Cable Destino Función Rojo B.26 Negro B.10 Negativo de bateria Amarillo/Azul B.11 CAN B LOW Blanco/Rojo B.12 CAN B HIGH Blanco B.32 Entrada Disponible Blanco B.33 Entrada Disponible Blanco B.34 Entrada Disponible...
  • Page 48 BRASIL BRASIL 455 Wilbanks Dr. Av. das Indústrias, 864, Anchieta Porto Alegre, RS, Ball Ground, GA, 30107, USA Brasil CEP 90200-290 Phone: +1 678-493-3835 Fone: +55 (51) 3019 0500 E-mail: sac@FuelTech.com.br E-mail: info@FuelTech.net www.FuelTech.com.br www.FuelTech.net FuelTechUSA FuelTechEMS...
