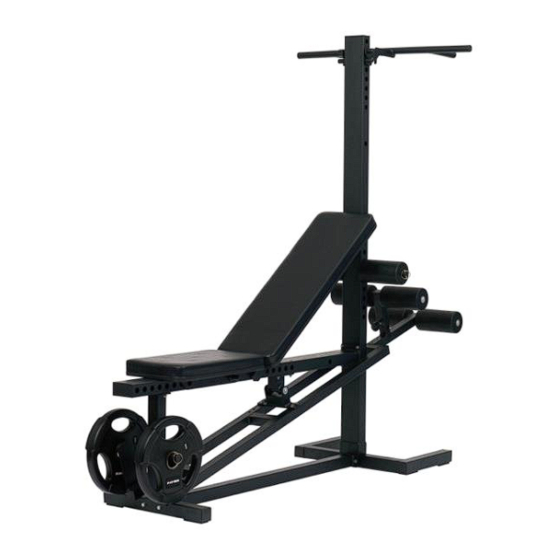

Sport-Thieme Trainingsbank "Multifunktional"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Mit der Sport-Thieme Trainingsbank "Multifunktional" führen Sie Liegestütze in verschiedenen Griffpositionen
durch. Auch Dips auf den Fersen und Barren-Dips sind möglich.
Maße: 200x90x186 cm
Gewicht: 75 kg
Maximale Belastbarkeit: 150 kg
Achtung!
•
Den Artikel nicht überlasten oder beklettern!
•
Bei unsachgemäßer Handhabung besteht Kippgefahr!
•
Der Kontakt mit Chemikalien, insbesondere Säuren, ist unbedingt zu vermeiden!
•
Scharfe Kanten können die Oberfläche beschädigen!
•
Nur für den Innenbereich geeignet!
•
Lagern Sie das Produkt am besten in einem abgeschlossenen Raum mit einer Temperatur von mindestens
15 °C und einer Luftfeuchtigkeit von maximal 65 %!
Montage
Art.-Nr.: 347 7801
Version 09/2023 | Seite 1
Advertisement
Related Manuals for Sport-thieme 347 7801
Summary of Contents for Sport-thieme 347 7801
- Page 1 Art.-Nr.: 347 7801 Sport-Thieme Trainingsbank "Multifunktional" Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
- Page 2 Gebrauchsanleitung zu Art.-Nr. 347 7801 Benötigte Werkzeuge: Schraubenschlüssel, Innensechskantschlüssel Benötigte Personenzahl: 2 Benötigte Zeit: 45 Min. Wand/Deckenmontage: Bevor Sie den Artikel montieren, sollten Sie die Wand/Decke prüfen, an der er befestigt werden soll. Es sollte eine massive, tragende Wand/Decke sein (Vollziegel, Kalksandstein, Stahlbeton oder Holzbalken), welche die geforderten Zugkräfte der Befestigungselemente sicher aufnehmen kann.
- Page 3 Gebrauchsanleitung zu Art.-Nr. 347 7801 ③ ⑤ ④ ⑥ ⑦ ② ① Abb 2 Abb 3 Verbinden Sie die untere Horizontale ① mit dem vorderen Bein ② und verschrauben Sie die beiden Teile mit 2 M8x65 Innensechskantschrauben ⑩ und den M8 Muttern ⑪ wie auf der Abbildung (3).
- Page 4 Gebrauchsanleitung zu Art.-Nr. 347 7801 Abb. 4 Legen Sie den hinteren Fuß an die untere Horizontale ① wie in Abbildung (4). Legen Sie nun die Wippe ④ über beide Teile und führen Sie die Vertikale ③ wie auf der Abbildung (4) durch die Wippe ④.
- Page 5 Gebrauchsanleitung zu Art.-Nr. 347 7801 Abb. 6 Verschrauben Sie nun das Gelenk ⑦ mit der oberen Horizontalen ⑤. Führen Sie dafür die Innensechskantschrauben M8x20 ⑨ zunächst durch die Bohrungslöcher. Stecken Sie anschließend das Gelenk ⑦ über die Schrauben und ziehen die Muttern an. Verschrauben Sie anschließend das Wippenelement ④...
- Page 6 Gebrauchsanleitung zu Art.-Nr. 347 7801 Abb. 1 Wartungshinweise und Pflege/Zusatzinformationen Hinweise zur regelmäßigen Kontrolle: • Führen Sie in regelmäßigen Abständen eine Sichtprüfung durch. • Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben, die zu geringfügigen Abweichungen in der Anleitung führen.
-
Page 7: Product Description
Product description Intended use: The Sport-Thieme multifunctional exercise bench is designed for a wide range of exercises, including press-ups in various grip positions, dips and ab crunches. It must not be used for any other purpose, as that could compromise safety and render the warranty void. - Page 8 User manual for product code 347 7801 Assembly Tools required: spanner and Allen key Number of people required: 2 Time required: 45 minutes Wall/ceiling mounting: Before assembling the product, please check the wall/ceiling it will be attached to. It should be a solid load-bearing wall/ceiling (solid brick, lime sandstone, reinforced concrete or wooden beams), which can safely withstand the tensile forces of the fixings.
- Page 9 User manual for product code 347 7801 ③ ④ ⑤ ⑥ ⑦ ② ① Figure 2 Figure 3 Attach the front leg and base ② to the bottom bar ① using two M8×65 hexagon-socket bolts ⑩ and M8 nuts ⑪, as shown above (figure 3).
- Page 10 User manual for product code 347 7801 Figure 4 Place the rear base ⑥ next to the bottom bar ①, as shown above (figure 4). Then put the see-saw ④ on top of both parts and insert the post ③ through the see-saw ④, (see figure 4). Connect the bottom bar ①, post ③ and rear base ⑥...
- Page 11 User manual for product code 347 7801 Figure 6 The next step is to attach the joint ⑦ to the top bar ⑤ by inserting two M8×20 hexagon-socket bolts ⑨ through the pre-drilled holes. Then place the joint ⑦ over the bolts and tighten with two M8 nuts. Then attach the see-saw ④...
-
Page 12: Maintenance And Care
Additional information Due to continuous quality control of our products, technical changes may occur which could lead to minor alterations to the instructions. If you have any questions, our experts at Sport-Thieme are here for you. Version 09/2023 | Page 12...
