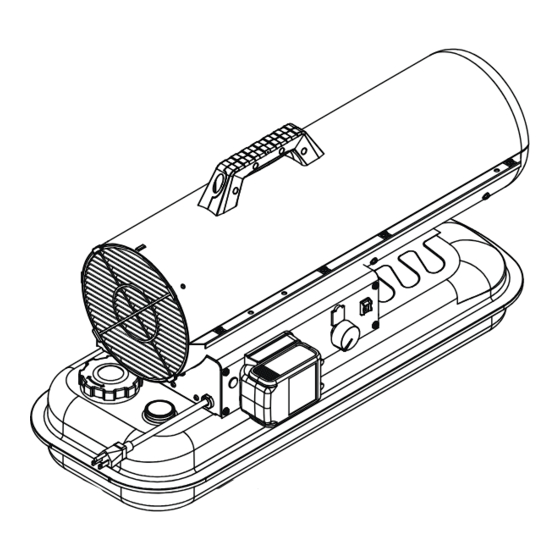

H-11009
BATTERY-OPERATED
FORCED AIR HEATER
TOOL NEEDED
Phillips
Screwdriver
Heater x 1
DANGER! General Hazard Warning – Read and
understand all the instructions in this manual
before assembling, starting or servicing the
heater. Be sure to comply with the instructions
and warnings provided with this heater. Failure
to comply with the precautions and instructions
provided with this heater can result in death,
serious bodily injury, property loss or damage
from the hazards of fire, soot production,
explosions, burns, asphyxiation or carbon
monoxide poisoning. Only people who can
follow and understand these instructions should
operate or service this heater.
DANGER! Not for use in residential living areas
or in enclosed spaces without adequate
ventilation. This heater is not for use where
exposed to the weather. Indoor use permitted
only for the temporary heating of adequately
ventilated buildings or structures under
construction, alteration or repair. This is
an unvented portable heater that uses air
(Oxygen) from within the area in which it is
used. Failure to provide adequate combustion
and ventilation air will result in asphyxiation,
carbon monoxide poisoning, bodily injury or
death. Refer to "Ventilation" on Page 4.
PAGE 1 OF 31
1-800-295-5510
uline.com
PARTS
Carry Handle x 1
SAFETY
Para Español, vea páginas 10-20.
Pour le français, consulter les pages 21-31.
15 mm Screw x 2
Milwaukee
WARNING! Heater is intended for use without
ducts. Do not connect to ducts. Do not tamper
with the unit. Have a competent serviceman
make any adjustment or repair. Do not operate
the unit near combustible surfaces or materials.
Allow the unit to cool before shutting down.
Remove battery if the heater is not in use.
WARNING! Never leave heater unattended
while burning or while connected to a power
source.
WARNING! FIRE, BURN, INHALATION AND
EXPLOSION HAZARD. Keep combustibles such
as building materials, paper or cardboard
a safe distance away from the heater as
recommended by these instructions. Never
use the heater in spaces that contain products
such as gasoline, solvents, paint thinners, dust
particles, volatile or airborne combustibles
or any unknown chemicals. Bulk fuel storage
should be a minimum of 25' from heater.
Dewalt
Terminals x 1
®
(Pre-installed)
Terminals x 1
®
1223 IH-11009
