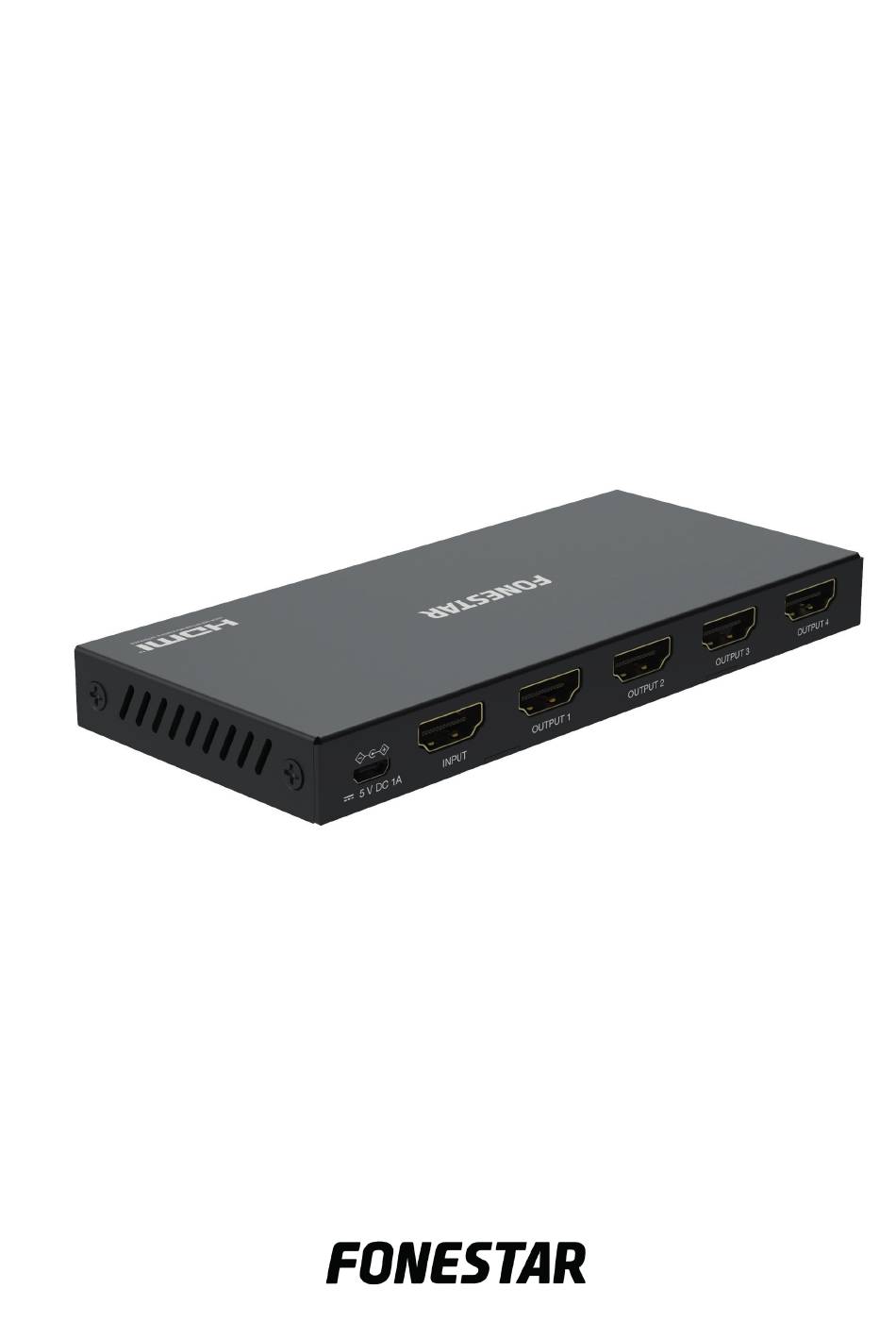

- Page 1 FO-22S2ED, FO-22S4ED, FO-22S8ED HDMI SPLITTER DISTRIBUIDOR HDMI DISTRIBUTEUR HDMI DISTRIBUIDOR HDMI INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
-
Page 2: Controls And Functions
5.- 5 V DC, 1A V or 5 V DC, 2A: power supply connection for the supplied power adapter 5 V DC, 1 A (FO-22S2ED and FO-22S4ED) or 5 V DC, 2 A (FO-22S8ED). 6.- OUTPUT 1-2, 1-4 or 1-8: AV signal outputs for the connection of devices such as TV, projectors, etc. -
Page 3: Troubleshooting
CONNECTION IMPORTANT: it is recommended to use quality HDMI cables, of the strictly necessary length and avoiding large lengths so that there is no noticeable loss in the signal. - Make connections with all equipment turned off. - Connect the HDMI signal source to the INPUT. - Connect the OUTPUTs to the monitors, TVs and/or projectors by means of HDMI cable. -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS FO-22S2ED FO-22S4ED FO-22S8ED FEATURES 1x2 HDMI 2.0 amplifier 1x4 HDMI 2.0 amplifier 1x8 HDMI 2.0 amplifier splitter. splitter. splitter. UHD 4K@60Hz resolution. 18 Gbps bandwidth. DOWN-SCALING function on outputs (Auto adjustment for each TV resolution. Simultaneously provides 4K and 1080p outputs). -
Page 5: Controles Y Funciones
DESCRIPCIÓN - Distribuidor HDMI de 1 entrada y varias salidas (FO-22S2ED: 2 salidas; FO-22S4ED: 4 salidas, FO-22S8ED: 8 salidas) que permite distribuir la misma imagen en varias TV. Se puede mostrar el mismo contenido de vídeo y audio en diferentes TV para ser visto por más personas. -
Page 6: Resolución De Problemas
CONEXIÓN IMPORTANTE: se recomienda utilizar cables HDMI de calidad, de la longitud estrictamente necesaria y evitando grandes longitudes para que no se produzcan pérdidas notables en la señal. - Realice las conexiones con todos los equipos apagados. - Conecte la fuente de señal HDMI a la entrada INPUT. - Conecte las salidas OUTPUT a los monitores, TV y/o proyectores mediante cables HDMI. -
Page 7: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS FO-22S2ED FO-22S4ED FO-22S8ED CARACTERÍSTICAS Distribuidor amplificador Distribuidor amplificador Distribuidor amplificador HDMI 2.0 1x2. HDMI 2.0 1x4. HDMI 2.0 1x8. Resolución UHD 4K@60Hz. Ancho de banda 18 Gbps. Función DOWN-SCALING en salidas (Auto ajuste para la resolución de cada TV. -
Page 8: Contrôles Et Fonctions
DESCRIPTION - Distributeur HDMI 1 entrée et plusieurs sorties FO-22S2ED : 2 sorties; FO-22S4ED : 4 sorties, FO-22S8ED: 8 sorties qui permettent de distribuer la même image sur plusieurs TV. Vous pouvez afficher le même contenu vidéo et audio sur différents TV pour qu’il soit vu par un plus grand nombre de personnes. - Page 9 CONNEXION IMPORTANT : il est recommandé d’utiliser des câbles HDMI de qualité, de la longueur strictement nécessaire et en évitant les grandes longueurs pour éviter une perte de signal importante. - Effectuez les connexions avec tous les appareils éteints. - Connectez la source de signal HDMI à l’entrée INPUT. - Connectez les sorties OUTPUT aux moniteurs, TVs et/ou projecteurs via un câble HDMI.
-
Page 10: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES FO-22S2ED FO-22S4ED FO-22S8ED CARACTÉRISTIQUES Distributeur amplificateur Distributeur amplificateur Distributeur amplificateur HDMI 2.0 1x2. HDMI 2.0 1x4. HDMI 2.0 1x8. Résolution UHD 4K@60Hz. Bande passante 18 Gbps. Fonction DOWN-SCALING sur les sorties (ajustement automatique pour chaque résolution TV. Fournit simultanément des sorties 4K et 1080p). -
Page 11: Controlos E Funções
DESCRIÇÃO - Distribuidor HDMI de 1 entrada e várias saídas (FO-22S2ED: 2 saídas; FO-22S4ED: 4 saídas, FO-22S8ED: 8 saídas) que permite distribuir a mesma imagem por várias TV. É possível mostrar o mesmo conteúdo de vídeo e áudio em diferentes TV para ser visto por uma maior audiência. -
Page 12: Resolução De Problemas
LIGAÇÃO IMPORTANTE: é recomendado utilizar cabos HDMI de qualidade, com o comprimento estritamente necessário, não demasiado longo, para que não ocorram perdas de sinal assinaláveis. - Efetue as ligações com todos os equipamentos desligados. - Ligue a fonte de sinal HDMI à entrada INPUT. - Ligue as saídas OUTPUT aos ecrãs, TV e/ou projetores usando cabos HDMI. -
Page 13: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS FO-22S2ED FO-22S4ED FO-22S8ED CARACTERÍSTICAS Distribuidor amplificador Distribuidor amplificador Distribuidor amplificador HDMI 2.0 1x2. HDMI 2.0 1x4. HDMI 2.0 1x8. Resolução UHD 4K@60Hz. Largura de banda 18 Gbps. Função DOWN-SCALING em saídas (ajuste automático para a resolução de cada TV. - Page 16 www.fonestar.com...
