SOREX WT201000 User Manual

Smart wifi door handle 2.0
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SMART WiFi Türbeschlag 2.0 /
Door Handle 2.0
Bedienungsanleitung
/ User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WT201000 and is the answer not in the manual?

Questions and answers

Related Manuals for SOREX WT201000

Summary of Contents for SOREX WT201000

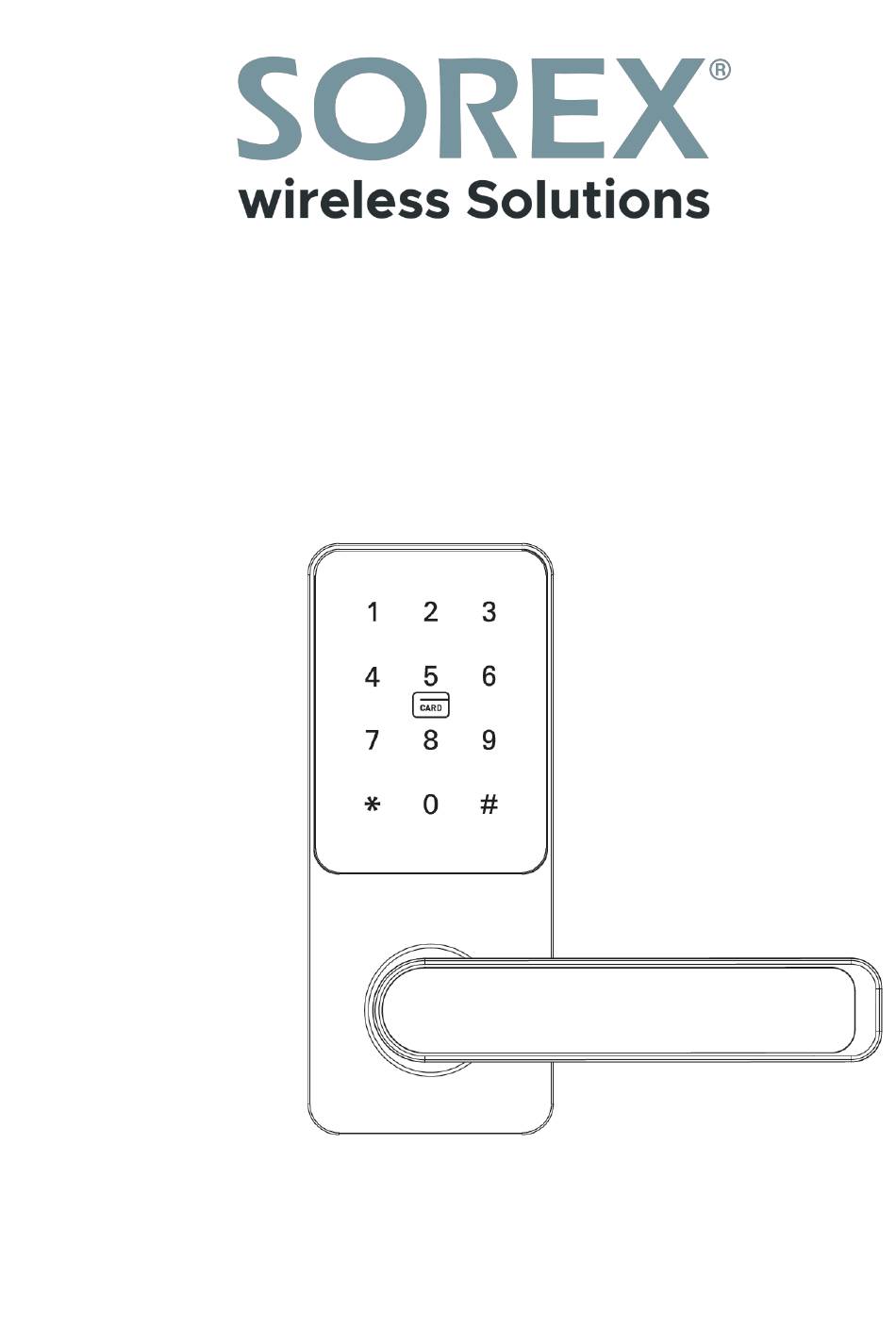

  • Page 1 SMART WiFi Türbeschlag 2.0 / Door Handle 2.0 Bedienungsanleitung / User Manual...
  • Page 2 Impressum Version 1.0 © Copyright: August 2023 SOREX wireless Solutions GmbH Technologie- und Forschungszentrum WN Viktor-Kaplan-Straße 2B A-2700 Wiener Neustadt Österreich T +43 2622 320130 F +43 2622 3201315 @ office@sorex.eu w³ www.sorex.eu www.sorex.eu/eu-konformitaetserklaerung...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Deutsch Lieferumfang ................................. 4 Technische Daten ..............................5 Montage ................................... 6 3.1 Standardbohrungen ............................6 3.2 Ausrichtung des Griffs einstellen ......................6 3.2.1 Außeneinheit ............................. 6 3.2.1 Inneneinheit ............................... 7 3.3 Installation ................................7 4. Notöffnung ................................10 5. Auf Werkseinstellungen zurücksetzen ....................10 6.

  • Page 4: Lieferumfang

    Deutsch 1. Lieferumfang Das Paket beinhaltet: 1. Türbeschlag Außeneinheit 2. Türbeschlag Inneneinheit (Batterieabdeckung, Türbeschlag, Montageplatte) 3. Schraube Außeneinheit (Türgriff Richtung) 4. Schraube Inneneinheit (Türgriff Richtung) 5. 9x Montageschrauben (3x kurz + 3x mittel + 3x lang – Verbindung Montageplatte & Außeneinheit) 6.

  • Page 5: Technische Daten

    Deutsch 2. Technische Daten WT201000 Artikelnummer 0093149093958 Frequenz 2,4 GHz 100 mW Sendeleistung IP44 IP-Schutzklasse 4x AA - Batterien Stromversorgung -20°C bis 60°C Temperaturbereich MIFARE Classic (13,56 MHz) Unterstützte RFID - Medien ~40mm (je nach Türe leichte Unterschiede) Mindestdornmaß Permanent (auch bei Batteriewechsel)

  • Page 6: Montage

    3. Montage 3.1 Standardbohrungen Beachten Sie bitte, dass für die Montage des SOREX SMART WiFi Türbeschlags, zwei 8mm Bohrungen im Abstand von 38mm vorhanden sein müssen. Die Vierkantdicke beträgt ebenso 8mm. Sollte Ihre Vierkantaussparung breiter sein, können Sie einen entsprechenden Adapter verwenden.

  • Page 7: Inneneinheit

    Deutsch 3.2.1 Inneneinheit Schrauben Sie die mitgelieferte Schraube (4.) in eine von den zwei Öffnungen der Außeneinheit, wie unten dargestellt, um die entsprechende Ausrichtung einzustellen. Achten Sie darauf, dass der Türgriff während dem Anschrauben horizontal ausgerichtet ist. 3.3 Installation Führen Sie zunächst die Außeneinheit mit den angeschraubten Adapterstiften, sowie den Vierkant samt innenverlaufenden Kabel durch die entsprechenden Öffnungen der Standardbohrungen des Türschlosses.
  • Page 8 Deutsch Anschließend kann von der anderen Seite die Montageplatte mit den mitgelieferten Schrauben (5.) an die Innenseite angeschraubt werden. Der Vierkant, samt Kabel, verläuft hierbei durch die größere Runde Öffnung. Je nach Türdicke wählen Sie am besten passendsten Schrauben. Nachdem die Montageplatte fest mit der Außenplatte verschraubt wurde, kann das Stromkabel verbunden werden.
  • Page 9 Deutsch Nun kann die Inneneinheit des Türbeschlages mithilfe der Schrauben (6.) montieren. Achten Sie dabei darauf, dass das Kabel nicht störend im Weg liegt, sondern ordentlich versteckt ist, um Beschädigungen zu vermeiden und eine einwandfreie Funktion zu gewährleisten. Anschließend können vier AA – Batterien in das Batteriefach eingelegt werden und mit der Batterieabdeckung und der dazugehörigen Schraube verschlossen werden.

  • Page 10: Notöffnung

    Deutsch 4. Notöffnung Falls eine Öffnung nicht mehr gelingen sollte, da Sie beispielsweise Ihre RFID-Karte verloren haben oder die Batterien leer geworden sind, kann eine Öffnung auch manuell mithilfe des mitgelieferten Notschlüssels durchgeführt werden. Entfernen Sie dafür zunächst die Abdeckplatte auf der Außeneinheit, indem Sie diese an einer Seite hinunter drücken.

  • Page 11: Smartphone App

    Deutsch 6. Smartphone App Suchen Sie im Google Play Store oder Apple Store nach der App „SOREX SmartLock“ oder scannen sie folgenden QR-Code: Eine Anleitung für die SOREX SmartLock – App und das Hinzufügen und Konfigurieren des Türbeschlags in der App, finden Sie im SOREX Helpcenter.

  • Page 12: Scope Of Delivery

    English 1. Scope of delivery The package contains: 1. Door fitting outdoor unit 2. Door fitting indoor unit (Battery cover, door fitting, mounting plate) 3. Outdoor unit screw (door handle direction) 4. Indoor unit screw (door handle direction) 5. 6x Mounting screws (3x short + 3x middle + 3x long - connection mounting plate & outdoor unit) 6.

  • Page 13: Technical Data

    English 2. Technical Data WT201000 Article number 0093149093958 Frequency 2,4 GHz 100 mW Transmit power IP44 IP-protection class 4x AA - batteries Power supply -20°C to 60°C Operating temperature MIFARE Classic (13,56 MHz) Supported RFID - media ~40mm (slight differences depending on...

  • Page 14: Mounting

    3.1 Standard drillings Please note that for mounting the SOREX SMART WiFi door fitting, two 8 mm holes must be drilled at a distance of 38 mm. The square thickness is also 8mm. If your square recess is wider, you can use an appropriate adapter.

  • Page 15: Indoor Unit

    English 3.2.2 Indoor unit Screw the supplied screw (4.) into one of the two openings of the outdoor unit as shown below to set the appropriate orientation. Make sure that the door handle is horizontal while screwing it on. 3.3 Installation First guide the external unit with the screwed-on adapter pins, as well as the square including the cable running inside through the corresponding openings of the standard holes of the door lock.
  • Page 16 English Then, from the other side, the mounting plate can be screwed to the inside with the screws supplied (5.). The square, including the cable, runs through the larger round opening. Depending on the door thickness use the appropriate screws. After the mounting plate has been firmly screwed to the outer plate, the power cable can be connected.
  • Page 17 English Now you can mount the inner unit of the door fitting using the screws (6.). Make sure that the cable does not get in the way, but is neatly hidden to avoid damage and to ensure proper function. Four AA batteries can then be inserted into the battery compartment and closed with the battery cover and the corresponding screw.

  • Page 18: Emergency Opening

    English 4. Emergency opening If opening is no longer possible because the RFID card or numerical code is no longer recognized due to an error or the batteries have run out, the door handle can also be opened manually with the supplied emergency key.

  • Page 19: Smartphone App

    Search for the app "SOREX SmartLock" in the Google Play Store or Apple Store or scan the following QR code: Instructions for the SOREX SmartLock app on how to add and configure the door in the app can be found in the SOREX Helpcenter.
  • Page 23 F +43 2622 3201315 @ office@sorex.eu w³ www.sorex.eu www.sorex.eu/eu-konformitaetserklaerung Hiermit erklärt die SOREX wireless Solutions GmbH, dass das vorliegende Gerät den Richtlinien 2014/53/EU (RED) und 2011/65/EU mit der Erweiterung 2015/863 (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der obenstehenden Internetadresse abrufbar.
  • Page 24 © 2023 SOREX wireless Solutions...
