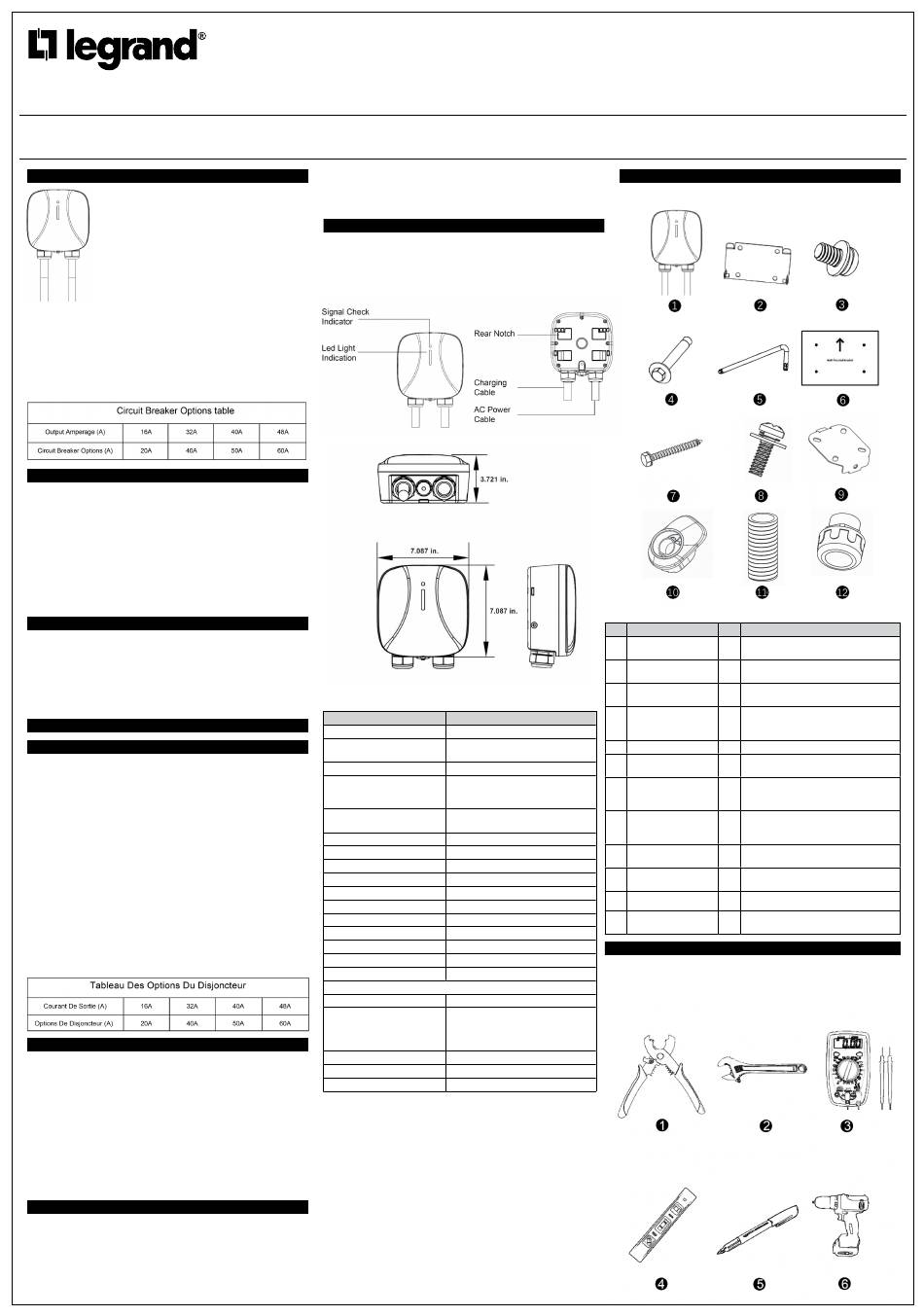

LEGRAND L2EVSE48AC Installation Instructions

No: 341380 – 8/23
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: L2EVSE48AC
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
IIIMPORTANT SAFETY INSTRUCTIONS
Overall Warnings & Cautions
WARNING: To avoid fire, injury or death, carefully read and
follow the instructions during installation, operation and
maintenance.
- DO NOT put fingers into the electric vehicle connector.
- DO NOT use this product if the flexible power cord or EV
cable is frayed, insulation-broken, or any other signs of
damage.
- DO NOT use this product if the enclosure or the EV
connector is broken, cracked, open, or shows any other
indication of damage.
- DO NOT remove cover or attempt to open the enclosure
because of risk of electric shock.
WARNING: This device should be supervised when used around children
WARNING: This device must be grounded.
WARNING: To avoid a risk of fire or electric shock, do not use this device with an
extension cord.
WARNING: The suitability of the use of flexible cord in accordance with CE code,
part I, rule 4-012, is to be determined by the local inspection authority.
WARNING: To reduce the risk of fire, connect only to a circuit provided branch
circuit over-current protection in accordance with the CSA C22.1–15 Canadian
Electrical Code, Part 1 (Canada) or NOM-001-SEDE Electrical installations (utility)
(Mexico) or ANSI / NFPA 70 National Electrical Code (USA).
IINSTALLATION REQUIREMENTS
WARNING: Disconnect electrical power prior to installing the charging station.
WARNING: Be sure to preview the user manual and ensure local building and
electrical codes are reviewed before installing the AC charger.
WARNING: The AC charger should be installed by a qualified technician according
to the user manual and local safety regulations.
CAUTION: Use appropriate protection when connecting to the main power
distribution cable.
CAUTION: Type B, C or D breaker with the rating current for table should be
installed in the upstream AC distribution box.
CAUTION: The device shall be mounted at height between 600 mm and 1200 mm
from ground.
CAUTION: Please keep the charger in a clean area with low humidity. Not
recommended to be installed in coastal environments with high humidity or high
dust.
IDAILY MAINTENANCE
CAUTION: Avoid moisture or water in the charger. If there is water or moisture
ingress in the charger, it is necessary to immediately power off to avoid immediate
danger, and notify the professionals to carry out maintenance before next use.
CAUTION: Please use the charger properly. Do not hit or press hard on the
enclosure. If it is damaged, please contact a professional technician.
CAUTION: Avoid placing the charger near hot objects and at high temperature
locations and away from dangerous substances such as flammable gases and
corrosive materials.
CAUTION: Do not put heavy objects on the charger to avoid danger.
IFRANÇAIS
ICONSIGNES DE SÉCURITÉ IMPORTANTES
Avertissement & Mise En Garde Généraux
AVERTISSEMENT : Pour éviter les risques d'incendie, de blessure ou de mort, il
faut lire et suivre soigneusement les instructions pendant l'installation, l'utilisation et
l'entretien.
- Ne mettez pas les doigts dans le connecteur du véhicule électrique.
- N'utilisez pas ce produit si le cordon d'alimentation flexible ou le câble EV est
effiloché, isolé ou présentant tout autre signe de dommage.
- N'utilisez pas ce produit si le boîtier ou le connecteur EV est cassé, fissuré, ouvert
ou montre toute autre indication de dommage.
Ne retirez pas le couvercle et n'essayez pas d'ouvrir le boîtier en raison du risque
de choc électrique.
AVERTISSEMENT : Cet appareil doit être surveillé lorsqu'il est utilisé à proximité
d'enfants.
AVERTISSEMENT : Cet appareil doit être mis à la terre.
AVERTISSEMENT : Pour éviter tout risque d'incendie ou de choc électrique,
n'utilisez pas cet appareil avec une rallonge électrique.
AVERTISSEMENT : L'adéquation de l'utilisation du cordon flexible conformément
au code ce, partie i, règle 4-012, doit être déterminée par l'autorité d'inspection
locale compétente.
AVERTISSEMENT : Pour réduire les risques d'incendie, ne connecter qu'à un
circuit protection contre les surintensités des circuits de dérivation conformément à
la norme canadienne CSA C22.1-15 Code électrique, partie 1 (Canada) ou NOM-
001-SEDE Installations électriques (Mexique) ou ANSI / NFPA 70 National Electrical
INSTALLATION
Code (États-Unis).
IEXIGENCE AVANT L'INSTALLATION
AVERTISSEMENT : Assurez-vous de consulter le manuel d'utilisation et assurez-
vous que les codes locaux du bâtiment et de l'électricité sont passés en revue avant
d'installer le chargeur.
AVERTISSEMENT : Débranchez l'alimentation électrique avant d'installer la station
de charge.
AVERTISSEMENT : Le chargeur CA doit être installé par un technicien qualifié
conformément au manuel d'utilisation et aux réglementations de sécurité locales.
MISE EN GARDE : Utilisez une protection appropriée lors de la connexion au câble
de distribution d'alimentation principal.
MISE EN GARDE : Un disjoncteur de type B, C ou D avec le courant nominal
indiqué dans le tableau doit être installé dans le boîtier de distribution CA en amont.
MISE EN GARDE : Cet appareil doit être monté à une hauteur entre 600 mm et
1200 mm du sol.
MISE EN GARDE : Veuillez conserver le chargeur dans un endroit propre et peu
humide. Il n'est pas recommandé de l'installer dans des environnements côtiers à
forte humidité ou à forte poussière
IENTRETIEN QUOTIDIEN
MISE EN GARDE : Évitez l'humidité ou l'eau dans le chargeur. En cas d'infiltration
d'eau ou d'humidité dans le chargeur, il est nécessaire de l'éteindre immédiatement
pour éviter tout danger immédiat et d'avertir le personnel professionnel d'effectuer
l'entretien avant la prochaine utilisation.
MISE EN GARDE : Veuillez utiliser le chargeur correctement. Ne frappez pas ou
n'appuyez pas trop fort sur le boîtier. Si le boîtier est endommagé, veuillez contacter
un technicien professionnel.

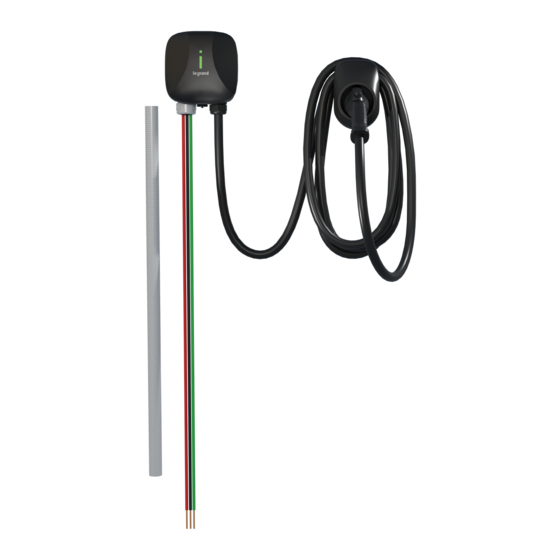

Electric Vehicle Charger, Residential Level 2, 48A 240VAC, 11.5 kW Output
Chargeur de véhicule électrique, niveau résidentiel 2, 48 A 240 V c.a., sortie 11,5 kW
Cargador de Vehículo Eléctrico, Residencial Nivel 2, 48A 240VAC, Salida 11.5 kW
Installation Instructions • Notice d'Installation • Instrucciones de Instalación
MISE EN GARDE : Évitez de placer le chargeur à proximité d'objets chauds et à
des endroits à haute température et loin de substances dangereuses telles que des
gaz inflammables et des matériaux corrosifs.
MISE EN GARDE : Ne placez pas d'objets lourds sur le chargeur pour éviter tout
danger.
PPRODUCT OVERVIEW & SPECIFICATIONS
CAUTION: Avoid storing and/or mounting the charger near hot objects and
exposure to high temperature locations and away from dangerous substances such
as flammable gases and corrosive materials.
Basic Interface
Dimensions
Specifications
Model Number L2EVSE48AC
Rated Input Voltage 208-240 VAC
Rated Output Current Default 48A (variable from 16A to 48A)
See table on Page 2
AC Power Frequency 50 – 60 Hz
Integrated Protection UVP, OVP, RCD (CCID20), SPD,
Ground Fault Protection, OTP, Control
Pilot Fault Protection
Charge Cable Connector SAE J1772 AC Charging
Connector
Storage Temperature -40°F to 158°F
Operation Temperature -22°F to 122°F, -30C to 50C
Relative Humidity Up to 95% non-condensing
Cable Length 18ft Standard
Altitude ≤ 6561 ft.
Physical Dimensions 7.1" x 7.1" x 3.7"
Weight 15 lbs.
LED Status Indicator Yes
Charger Body Material Polycarbonate
UV Protection Yes
Enclosure Rating NEMA 3 (Indoor/Outdoor)
Certifications
RoHS Yes
cETLus Listed EV Charger: Listed to UL2594,
UL2231-1/2 and CSA C22.2
No. 280 Electric Vehicle Supply
Equipment
FCC/IC Yes
Energy Star Certified Yes
CA Prop 65 Certified Yes
PVERIFY CONTENTS
Check the box to ensure you have this installation guide and these parts:
Contents
No. Product Name Qty Description
1 AC Charger 1 With attached input power cable and
output charging cable
2 Wall-Mounted Bracket 1 For mounting the charging station to the
wall/structure
3 M5 Anti-Theft Round 2 For securing the charging station to the
Head Screws Mounting Bracket
4 M6 Hexagonal 8 For installing the Mounting Bracket and
Expansion Screws Holster Bracket to the wall for masonry
installs
5 Allen Wrench 1 For tightening M5 Screws
6 Corrugated Mounting 1 For easy drilling of 4 screws holes for
Template wall-mounted bracket.
7 M6 x 50mm Lag 8 For installing the Mounting Bracket and
Screw Holster Bracket to the wall for wood
installs
8 M5 Anti-Theft 1 For mounting the Plug Holster to the
Countersunk Head wall/structure
Screws
9 Holster Bracket 1 For mounting the Plug Holster to the
wall/structure
10 Plug Holster 1 For allowing the plugs to be neatly and
safely stored when not in use.
11 Liquid Tight Conduit 1 For connecting to field wiring
12 Liquid Tight 1 For connecting to field wiring
Connector
PGATHER TOOLS
Tools required before installing the Wall-Mounted charger, gather the following tools:
1. Wire stripper
2. Adjustable Wrench
3. Voltmeter or digital multi-meter (for measuring AC voltage at the installation site)
4. Level
5. Pencil or marker
6. Drill
