Chapter 2: Jumpers and Connectors

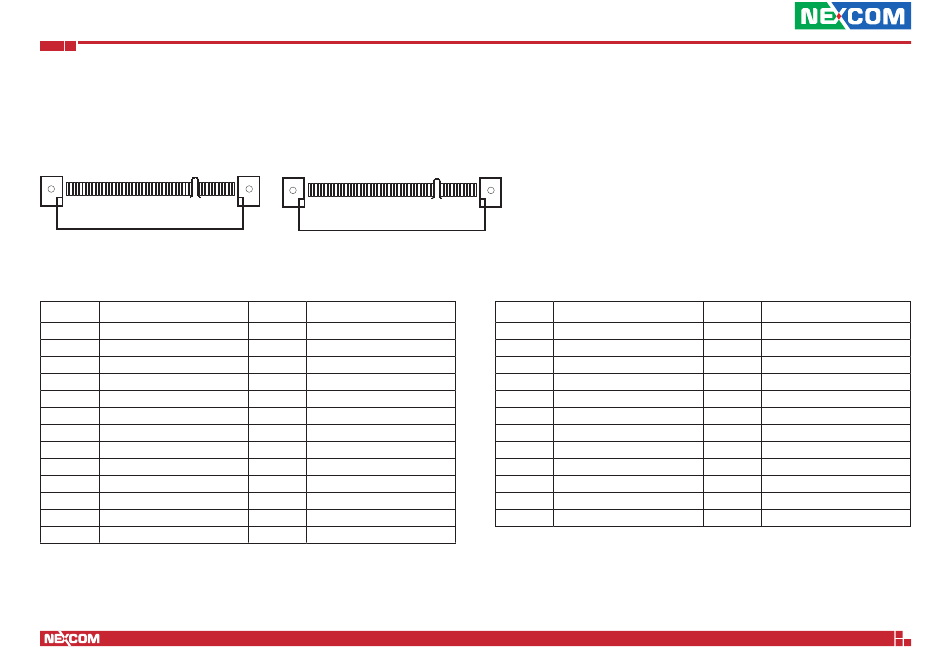

PCIe Slot (For Nexcom LAN Module)

Connector location (version): PCIE1(4.0), PCIE2 (4.0), PCIE3 (4.0), PCIE4 (3.0)
Top side
B49
Pin Definition
A1 GND
A2 12V
A3 12V
A4 GND
A5 NC
A6 NC
A7 NC
A8 NC
A9 3.3V
A10 3.3V
A11 reset
A12 GND
A13 CLK
Copyright © 2024 NEXCOM International Co., Ltd. All Rights Reserved.
Bottom side
B1 A49
Pin Definition
A14 CLK
A15 GND
A16 RXP
A17 RXN
A18 GND
A19 NC
A20 GND
A21 RXP
A22 RXN
A23 GND
A24 GND
A25 RXP
A26 RXN
A1
Pin Definition
A27 GND
A28 GND
A29 RXP
A30 RXN
A31 GND
A32 NC
A33 NC
A34 GND
A35 RXP
A36 RXN
A37 GND
A38 GND
13
Pin Definition
A39 RXP
A40 RXN
A41 GND
A42 GND
A43 RXP
A44 RXN
A45 GND
A46 GND
A47 RXP
A48 RXN
A49 GND
