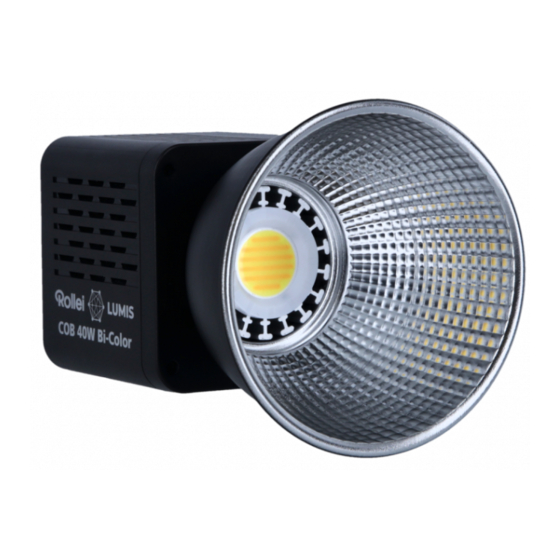

- Page 1 LUMIS COB 40W Bi-Color Ultra-kompaktes COB-Dauerlicht Ultra-Compact COB Continuous Light Anleitung auf Deutsch Manual in English www.rollei.de...
-
Page 2: Table Of Contents
Inhalt Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Bestimmungsgemäßer Gebrauch . - Page 3 Content Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Intended Use .
-
Page 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicher- heitshinweise aufmerksam durch . Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf . Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung . -
Page 5: Sicherheitshinweise
Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netzspannung können Stromschlag verursachen . – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steck- dose mit den Angaben auf dem Typenschild übereinstimmt . – Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können . - Page 6 Sicherheitshinweise – Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen oder in geschlossenen Räumen mit direkter Sonneneinstrahlung und laden Sie währenddessen nicht den Akku . Bei Umgebungstemperaturen von mehr als 40° C sollte das Produkt nicht mehr genutzt werden . –...
- Page 7 Sicherheitshinweise Gebrauch entstehenden möglichen Gefahren verstehen . Kinder dürfen mit dem Produkt nicht spielen . Das Produkt darf von Kindern nicht gereinigt oder gepflegt werden . Halten Sie Kinder unter acht Jahren vom Produkt und den Zubehörteilen fern . – Stecken Sie keine Gegenstände in das Produkt . –...
-
Page 8: Warnhinweise Für Akkus
Warnhinweise für Akkus – Demontieren, schlagen oder durchstechen Sie den Akku nicht, achten Sie darauf, den Akku nicht kurzzuschließen . – Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus . Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt . –... -
Page 9: Lieferumfang
Lieferumfang – COB-Dauerlicht – 55°-Reflektor – Diffusor – Kugelkopf – Haltegriff – Netzteil – Tasche – Bedienungsanleitung... -
Page 10: Übersicht
Übersicht COB-LED Lüftungsschlitze Display Einstellrad Netzstrom-Eingang An-/Ausknopf Helligkeits-Einstellrad 1/4“-Gewinde Aufbau enthaltenes Equipment Einsetzen des Reflektors Setzen Sie den Reflektor entsprechend der Anschlüsse an die Aussparungen des COB-Dauerlichts . Drehen Sie den Reflektor im Uhrzeigersinn um ihn zu befestigen . Befestigen des Haltegriffs Schrauben Sie die 1/4“-Schraube des Haltegriffs in das 1/4“-Gewinde des COB-Dauerlichts . -
Page 11: Bedienung
Bedienung Ein- bzw. Ausschalten COB-Dauerlichts Drücken Sie den An-/Ausknopf [6] zum ein- bzw . ausschalten des COB-Dauerlichts . Drehen Sie dann das Einstellrad [4], um das COB-Dauerlicht einzu- schalten . Diese Funktion verhindert, dass das COB-Dauerlicht ungewollt aufleuchtet . Moduswechsel Über drücken des Einstellrads [4] können Sie in den CCT (Farbtemperatur)- Modus oder den Effektmodus wechseln . -
Page 12: Technische Daten
Technische Daten Anzahl LEDs 1 (COB-LED) Leistung LED 40,0 W Energieeffizienzklasse (EU 2017/1369) EU-Energieeffizienz- A – G klasse-Spektrum (EU 2017/1369) Farbtemperatur 2 .500 – 6 .500 K Color Rendering Index (CRI) Television Lighting Consistency Index (TLCI) Leistungsregelung 0 – 100 %, in 1-%-Schritten Beleuchtungsstärke Ohne Reflektor: 3 .200 K, 0,5 m, 3 .142 lx... - Page 13 COB: 1/4“-Gewinde, Reflektor-Anschluss, Netzteil-Anschluss Haltegriff: 1/4“-Gewinde, 1/4“-Schraube Stromversorgung Rollei AC/DC Adapter für LUMIS COB 40W Bi-Color | Netzteil: Input 100 – 240 V ~ 1,7 A | 50 / 60 Hz | Output: 19,0 V 3,4 A, 65,0 W Integrierter Akku: Lithium-Ionen-Akku (14,8 V / 3 .400 mAh / 50,32 Wh)
-
Page 14: Entsorgung
Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen (anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) . Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen . -
Page 15: Konformität
Konformität Hiermit erklärt die Rollei GmbH & Co .KG, dass dieses Gerät „Rollei LUMIS COB 40W Bi-Color“ den folgenden Richtlinien entspricht: 011/65/EU RoHS-Richtlinie 2014/30/EU EMV-Richtlinie 2014/35/EU Niederspannungsrichtlinie 2009/125/EG ERP Richtlinie Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www .rollei .de/egk/lumiscob40wbi-color Rollei GmbH &... -
Page 16: Before The First Use
Before the First Use Please read the operating instructions and the safety instructions carefully before using the device for the first time . Keep the operating instructions together with the device for future use . If you pass on the device to a third party, this manual is part of the device and must be supplied with the device . -
Page 17: Safety Instructions
Safety Instructions Danger due to electric current! Faulty electrical installations or excessive mains voltage can cause electric shock . – Only connect the product if the mains voltage of the socket corresponds to the information on the rating plate . –... - Page 18 Safety Instructions – Keep the product and its battery away from children and animals, open flames and liquids and do not expose it to temperatures higher than 50° C (122° F) . – Immediately remove the charging cable from the housing in the event of unusual noises or smells or smoke .
-
Page 19: Battery Warnings
Safety Instructions – Do not film car, bus, bicycle, motorbike drivers or train drivers while driving with this product . The driver may be blinded and cause an accident . This also applies to persons or groups not listed if an accident could be caused by possible glare . -
Page 20: Precautions
Precautions 1 . Fully charge the battery, then disconnect the power cable . 2 . If the product has not been used for a long period of time, charge the batte- ry before using it again . 3 . To extend the battery life, you should charge the battery at least every three months . -
Page 21: Box Content
Box Content – COB continuous light – 55° reflector – Diffuser – Ballhead – Handle – Power supply unit – Carrying case – User manual... -
Page 22: Overview
Overview COB LED Ventilation slots Display Setting wheel Mains power input On/off button Brightness adjustment wheel 1/4“ thread Setting Up Additional Equipment Inserting the Reflector Place the reflector in the recesses of the COB permanent light according to the connections . Turn the reflector clockwise to attach it . Attach the Handle Screw the 1/4“... -
Page 23: Operation
Operation Switching on the COB Continuous Light Press the on/off button [6] to switch the COB continuous light on or off . Then turn the settings wheel [4] to switch on the COB continuous light . This function prevents the COB continuous light from lighting up unintentionally . -
Page 24: Technical Data
Technical Data Number of LEDs 1 (COB LED) Power LED 40 .0 W Energy efficiency class (EU 2017/1369) EU energy efficien- A – G cy class range (EU 2017/1369) Color temperature 2,500 – 6,500 K Color Rendering Index (CRI) Television Lighting Consistency Index (TLCI) Power control... - Page 25 Handle: 1/4“ thread, 1/4“ screw Power supply Rollei AC/DC adapter for LUMIS COB 40W Bi-Color | Power supply: Input 100 – 240 V ~ 1 .7 A | 50 / 60 Hz | Output: 19 .0 V 3 .4 A, 65 .0 W...
-
Page 26: Disposal
Disposal Dispose of the packaging according to its type. Use the local possibilities for collecting paper, cardboard and other materials (applicable in the European Union and other European countries with systems for the separate collection of recyclable materials) . Devices that are marked with this symbol must not be disposed of with household waste! You are legally obliged to dispose of old devices separately from to dispose of household waste . -
Page 27: Conformity
Conformity Rollei GmbH & Co .KG hereby declares that this device ”Rollei LUMIS COB 40W Bi-Color“ is in compliance with the following directives: 011/65/EU RoHS Directive 2014/30/EU EMC Directive 2014/35/EU Low Voltage Directive 2009/125/EC ERP Directive The full text of the EU declaration of conformity is available at the following internet address: www .rollei .com/egk/lumiscob40wbi-color... - Page 28 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 20165 www.rollei.com...
