BOERPLAY PSTE120.012 Manual

Multi-play equipment
Hide thumbs

Advertisement

Quick Links

Download this manual
Multi-play equipment
PSTE120.012

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE120.012 and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY PSTE120.012

Summary of Contents for BOERPLAY PSTE120.012

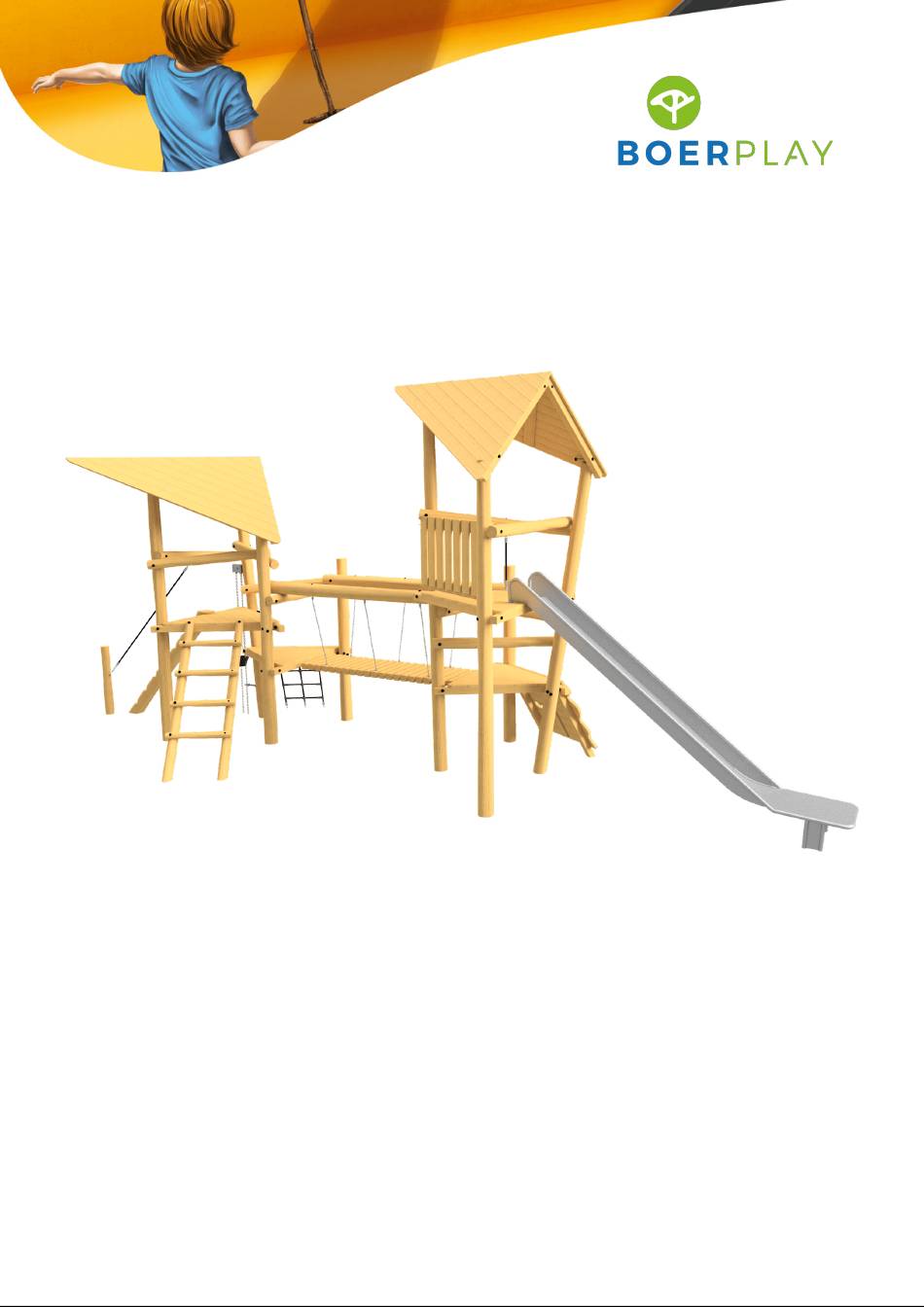

  • Page 1 Multi-play equipment PSTE120.012...

  • Page 2: Main Dimensions

    2,86 m 3,18 m 3,18 m 4,10 m 3,37 m 3,30 m 2,60 m 2,09 m 2,10 m 1,95 m 1,45 m 0,95 m 0,95 m 0,92 m 0,00 m 0,00 m PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...
  • Page 3 Zona libre de obstáculos Zone libre d’obstacles Impact area Opvangzone Ausprallbereich 6,77 m Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...
  • Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 4,75 m 4,47 m 3,38 m 2,07 m 0,25 m 0,76 m 2,51 m Grondmarkering Ground level marker 0,70 m 0,61 m PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...
  • Page 5 Adventure Play Ladder 1,45 m Adventure Play Klimwand 0,95 m Opklimnet 0,95 m vloer Wiebelbrug 2,20 m Handtouw Boomtrap 1,45m enkel Adventure Play Glijbaan 195 cm Module Robina Zandschep Bak en Katrol PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...

  • Page 6: Order Of Assembly

    1 - Correct assembly and all the fasteners 2 - Controleer de afmetingen van de valbodem t.o.v. het toestel 2 - Check the dimensions of the safety area with regard to the play equipment Typeplaatje Identification plate PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...
  • Page 7 < 0,80 m > 0.65 m A ( 1 : 5 ) 1,59 m < 0,04 > 0,65 m < 0,80 m PST 120 012 © Copyright BOERplay 31-3-2023 Revision: B...
  • Page 8 LOGBOOK Type indication Adventure Play Article number PSTE120.012 Product Name Multi-play equipment Maximum fall height 2,0 m Construction year 2023 Certificate 047920 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk...

  • Page 9: Inspection And Maintenance

    LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...

  • Page 10: Inspection And Maintenance Intervals

    Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
  • Page 11 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
  • Page 13 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Houtdraadbout ø10 X 60 - RVS A2-70 SLUITRING DAKHELFTBEUGELTJE Dakje toren Adventure Play © Copyright BOERplay 19-8-2022 Revision: MAP 00 003...
  • Page 14 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
  • Page 15 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,95 MAP 01 003 © Copyright BOERplay 16-2-2023 Revision:...
  • Page 16 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 17 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Paal 14-16 Lengte =2800 MAP 04 280 © Copyright BOERplay 17-1-2023 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte = 3300 m MAP 04 330 © Copyright BOERplay 19-8-2022 Revision:...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,0 m MAP 04 400 © Copyright BOERplay 5-8-2022 Revision:...
  • Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,7 MAP 04 470 © Copyright BOERplay 19-8-2022 Revision:...
  • Page 22 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1300 MAP 05 130 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 23 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1400 MAP 05 140 © Copyright BOERplay 9-8-2022 Revision:...
  • Page 24 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1600 MAP 05 160 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 25 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Lengte =1700 Paal 10-12 MAP 05 170 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 26 Opening tussen plank en paal altijd kleiner dan 89 mm. Ruimte onder wandje ±40 mm, zodat er nooit kans op koordbeknelling is. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Wandje recht Adventure Play MAP 06 001 © Copyright BOERplay 7-10-2022 Revision:...
  • Page 27 Manual de ensamblado - módulo Manuel de montage - module Ø Pre-drill Voorboren Vorbohren Pretaladrar Pré-percer Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Ladder 1,45 m Adventure Play MAP 17 145 © Copyright BOERplay 25-1-2023 Revision:...
  • Page 28 Schroef Assy 5 x 50 - RVS A2-70 Houtdraadbout ø10 X 50 - RVS A2-70 SLUITRING Facet ring M5 - RVS A2-70 OPLOOP BEUGEL LINKS OPLOOP BEUGEL RECHTS Klimwand 1m Adventure Play MAP 20 095 © Copyright BOERplay 20-1-2023 Revision:...
  • Page 29 M6 x 40 - VZ 8.8 Pin-Torx - VZ 8.8 Veiligheidsschroef CARROSSERIERING M6 x 20 - VZ 8.8 Standaard plank 120x20 Lengte = 700 Bus RVS schroefdraad touw d16 Oploopnet 0,95 m vloer Adventure Play MAP 24 095 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 30 Beschermdop M10-M12 Dop zwart RING KUNSTSTOF Paal 14-16 Lengte =2500 Balk voor wiebelbrug Zaaglengte = 0,60 m Balk voor wiebelbrug Zaaglengte = 0,60 m Slotbout met lip M12x150 Slotbout met lip M12x070 © Copyright BOERplay 25-8-2022 Revision: MAP 28 220...
  • Page 31 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
  • Page 32 5 MM RVS Beschermdop M10-M12 Dop zwart RING KUNSTSTOF Paal 10-12 Lengte =500 Lengte =1600 Paal 10-12 Standaard plank 120x20 Lengte = 500 Begin Boomtrap 3mtr Adventure play Slotbout met lip M12x090 Touw 2,1m MAP 36 145 © Copyright BOERplay 27-1-2023 Revision:...
  • Page 33 3,18 m Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
  • Page 34 A ( 1 : 10 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Dopmoer M20 - RVS Oogmoer M20 - RVS A2-70 5 MM RVS D-sluiting Veerring M20 - RVS A2-70 Facet ring M5 - RVS A2-70 Draadeind M20 x 150 RVS...
