Exsys EX-6069-2 Manual page 2

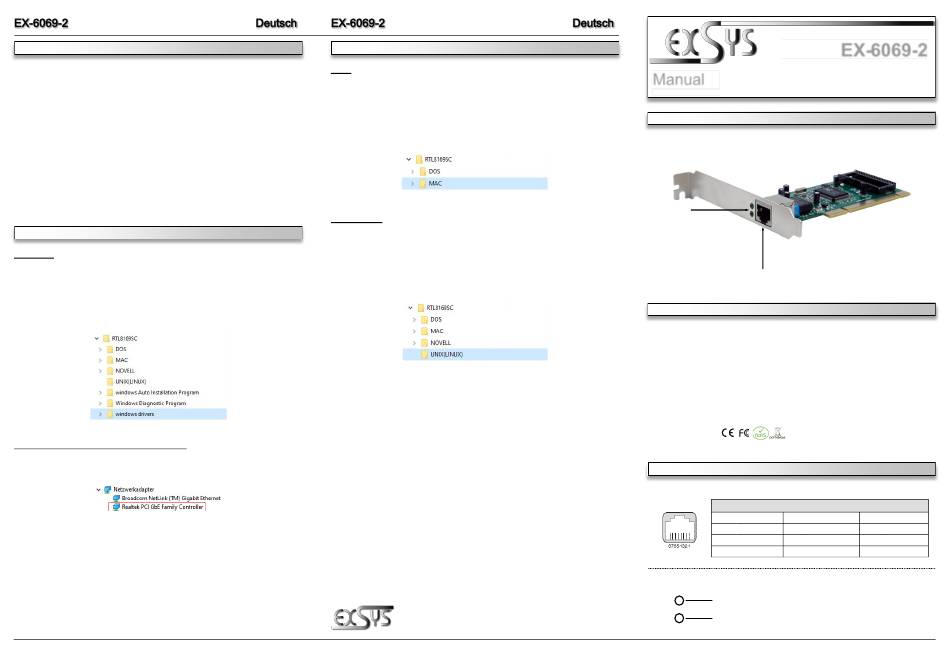

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6069-2 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die EX-6069-2 vorsichtig in den
ausgewählten PCI Steckplatz ein. Beachten Sie, das die EX-6069-2 korrekt eingesteckt ist
und das kein Kurzschluss entsteht.
4. Danach befestigen Sie die EX-6069-2 mit einer Schraube am Gehäuse.
5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„RTL8169SC/windows drivers". Nun wählen Sie den Ordner Ihres Betriebssystems aus und
installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und
schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
neuen Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
MAC
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„RTL8169SC/MAC". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Linux / Unix
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„RTL8169SC/UNIX(LINUX)". Nun wählen Sie den Ordner Ihres Betriebssystems aus und
installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und
schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 01.11.22
LAYOUT
Status LED´s
RJ45 Port
DESCRIPTION & TECNICAL INFORMATION
The EX-6069-2 is a high-speed Gigabit Ethernet PCI card. It is equipped with an external RJ45
port. The EX-6069-2 supports the PCI & PCI-X bus with 5 Volt and 3.3 Volt. The serial PCI bus
optimally supports the performance of the fast Realtek chipset. The EX-6069-2 thus ensures
secure data transmission and excellent performance of up to 1 Gbit/s!
Compatibility: PCI or PCI-X, 33Mhz
Operating System: Windows 98SE / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux / Unix / Novell
Connectors: 1x RJ45 Gigabit Ethernet Port
Extent of Delivery: EX-6069-2, Driver CD, Low Profile Bracket, Manual
Certificates:
CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
Status LED´s:
ACT LAN DATA
LINK / Connected
4
EX-6069-2
Pin Signal
7 BI_DD+
8 BI_DD-
