Einbau-/ Montage-/ und Wartungsanleitung für
DE
Graf Regenwasser-Erdtank CARAT XL
>> Seite 1-10
Installation and maintenance instructions for
EN
GRAF rainwater storage tank Carat XL
>> Page 11-20
Notice de montage et d'entretien du
FR
collecteur d'eau de pluie Graf série CARAT XL
>> Page 21-30
Instrucciones para montaje y mantenimiento
ES
del depósito soterrado Graf de la serie CARAT XL
>> Página 31-40
IT
Istruzioni di installazione, montaggio e manutenzione per
serbatoio da interro per acqua piovana GRAF Carat XL
>> Pagina 41-50

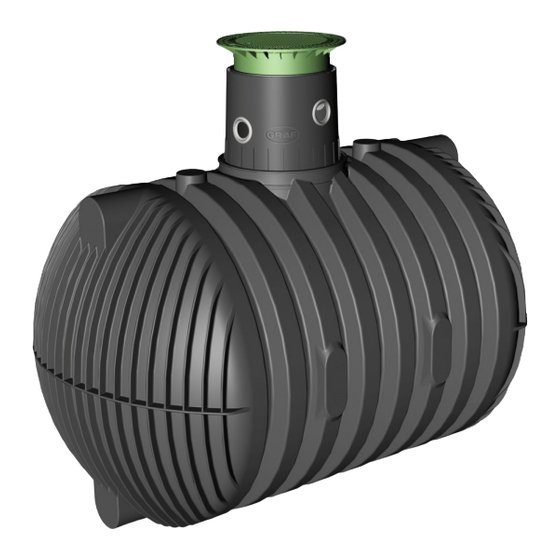

CARAT XL
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Graf CARAT XL Series
Summary of Contents for Graf CARAT XL Series
- Page 1 Graf série CARAT XL >> Page 21-30 Instrucciones para montaje y mantenimiento del depósito soterrado Graf de la serie CARAT XL >> Página 31-40 Istruzioni di installazione, montaggio e manutenzione per serbatoio da interro per acqua piovana GRAF Carat XL...
-
Page 2: Table Of Contents
Einbau-/ Montage-/ und Wartungsanleitung für GRAF Regenwasser - Erdtank Carat XL DN 150: 8.500 L Best.-Nr. 370005 (370043+371018) 10.000 L Best.-Nr. 370006 (370044+371018) DN 100: 8.500 L Best.-Nr. 370014 (370043+371014) 10.000 L Best.-Nr. 370015 (370044+371014) Inhaltsübersicht Die in dieser Anleitung... -
Page 3: Allgemeine Hinweise
Abdeckung ausgetauscht werden (Teleskop- Domschacht mit entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie. -
Page 4: Einbaubedingungen
Einbaubedingungen Teleskop-Domschacht Maxi + Teleskop-Domschacht Mini Teleskop-Domschacht Guss Überdeckungshöhen mit Teleskop Domschacht im 750-1050 mm 750-950 mm Grünbereich Überdeckungshöhen mit Zwischenstücken und max. 2000 mm Teleskop Domschacht maximal Ohne Grund- und Schichtenwasser Überdeckungshöhen mit Teleskop Domschacht >800 <2000 mm Guss (mit Gussabdeckung Klasse B) im PKW befahrenen Bereich (Belastung bis 3,5 t). -
Page 5: Technische Daten
Technische Daten Anschlussvariante DN 150 Tank 8.500 Liter 10.000 Liter Art.-Nr. 370005 370006 Gewicht 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm 2695 mm 2895 mm Hges* *Hges - Gesamthöhe Anschlussflächen... -
Page 6: Anschlussvariante Dn 100
Technische Daten Anschlussvariante DN 100 Tank 8.500 Liter 10.000 Liter Art.-Nr. 370014 370015 Gewicht 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm 2695 mm 2895 mm Hges* *Hges - Gesamthöhe Anschlussflächen... -
Page 7: Aufbau Tank
Aufbau Tank Deckel Teleskop-Domschacht (um 5° neigbar) Profildichtung Tankdom (um 360° drehbar) Dichtung Tank - Tankdom Erdtank Carat XL Einbau und Montage Erdreich Deckschicht Teleskop-Domschacht Erdtank Carat XL verdichteter Unterbau Betonschicht bei PKW / LKW befahrenen Flächen Umhüllung (Rundkornkies max. Körnung 8/16) -
Page 8: Baugrund
Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 • Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes • Auftretende Belastungsarten, z. B. Verkehrslasten • Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden. -
Page 9: Einsetzen Und Verfüllen
über die Montageflächen mittels GRAF- Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 600 mm beträgt. Die Rohre müssen 100 mm –... -
Page 10: Tankdom Und Teleskop-Domschacht Montieren
Tankdom und Teleskop-Domschacht montieren Tankdom montieren Vor der eigentlichen Montage wird die mitgelieferte Dichtung zwischen Tank und Tankdom auf das Aufnahmeprofil des Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. -
Page 11: Teleskop - Domschacht Lkw Befahrbar
Tankdom und Teleskop-Domschacht montieren Teleskop – Domschacht LKW befahrbar Bei Installation unter LKW 12 befahrenen Flächen wird das Teleskop wie in Punkt 6.4 unterfüttert. Anschließend werden die Betonringe (Ø 600 mm) und ein Gussrahmen mit sternförmiger Lastverteilung zur Aufnahme des Gussdeckels installiert (mind. - Page 12 Installation and maintenance instructions for GRAF rainwater storage tank Carat XL DN 150: 8.500 L Order-No. 370005 (370043+371018) 10.000 L Order-No. 370006 (370044+371018) DN 100: 8.500 L Order-No. 370014 (370043+371014) 10.000 L Order-No 370015 (370044+371014) Table of contents...
-
Page 13: General Notes
GRAF covers or covers approved in writing by GRAF must be used. GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of accessories that have not been approved by GRAF results in the exclusion of the warranty/guarantee. -
Page 14: Installation Conditions
Installation conditions Mini telescopic dome shaft Maxi telescopic dome shaft + Telescopic with cast iron lid Covering heights with telescopic dome shaft in 750-1050 mm 750-950 mm green areas Max. covering heights with extensions max. 2000 mm telescopic dome shaft... -
Page 15: Technical Data
Technical data Connection option DN 150 Tank 8.500 Litre 10.000 Litre Art. No. 370005 370006 Weight 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm Htot* 2695 mm 2895 mm *Htot – total height... -
Page 16: Connection Option Dn
Technical data Connection option DN 100 Tank 8.500 Litre 10.000 Litre Art. No. 370014 370015 Weight 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm Htot* 2695 mm 2895 mm *Htot – total height... -
Page 17: Tank Structure
Tank structure Cover Telescopic dome shaft (can be inclined by 5°) Profile seal Tank dome (rotating through 360°) Tank - tank dome seal Carat XL underground tank Installation and assembly Subsoil Covering layer Telescopic dome shaft Underground tank Carat XL... -
Page 18: Construction Site
Installation and assembly Construction site Under all circumstances, the following points must be clarified prior to installation: The structural suitability of the ground according to DIN 18196 • Maximum groundwater levels which occur and drainage capability of the subsoil •... -
Page 19: Insertion And Filling
(to be provided at construction site). The apertures must be drilled to the corresponding size using only the GRAF special crown bit. It must be ensured that the distance between the tanks is at least 600 mm. The pipes must project 100 mm - 150 mm into the tanks. -
Page 20: Assembling The Tank Dome And Telescopic Dome Shaft
Assembling the tank dome and telescopic dome shaft Assembling the tank dome Prior to assembly, the enclosed seal is locked onto the tank neck’s profile „B“. The tank dome is then aligned with the piping connections and is locked to the tank neck. -
Page 21: Begu Telescopic Dome Shaft
Assembling the tank dome and telescopic dome shaft BEGU telescopic dome shaft On installation under areas used by trucks with a maximum weight of 12 t, the telescope is supported as described in point 6.24. The concrete rings (Ø... - Page 22 Notice de montage et d’entretien des cuves à enterrer GRAF série Carat XL DN 150: 8.500 L réf. 370005 (370043+371018) 10.000 L réf. 370006 (370044+371018) DN 100: 8.500 L réf. 370014 (370043+371014) 10.000 L réf. 370015 (370044+371014) Sommaire...
-
Page 23: Généralités
à laver le linge. Celle-ci doit être branchée à partir d’une station de pilotage réglementaire (de type coffret d’alimentation GRAF ou Aqua center Silentio GRAF) prévoyant en sécurité une disconnexion entre les deux réseaux et un trop-plein. -
Page 24: Conditions D'installation
Conditions d’installation Mini rehausse télescopique Maxi rehausse télescopique + Rehausse télescopique avec couvercle en fonte Hauteurs de recouvrement avec dôme et rehausse 750-1050 mm 750-950 mm télescopique mini ou maxi max. 2000 mm Hauteurs de recouvrement maximales avec dôme + 2 rallonges et rehausse télescopique (sans... -
Page 25: Raccordement En Dn
Données techniques Raccordement en DN 150 Réservoir 8.500 litres 10.000 litres Réf. 370005 370006 Poids 380 kg 455 kg L (longeur) 3500 mm 3520 mm B (largeur) 2040 mm 2240 mm H (hauteur) 2085 mm 2285 mm HAT*... - Page 26 Données techniques Raccordement en DN 100 Réservoir 8.500 litres 10.000 litres Réf. 370014 370015 Poids 380 kg 455 kg L (longeur) 3500 mm 3520 mm B (largeur) 2040 mm 2240 mm H (hauteur) 2085 mm 2285 mm HAT*...
-
Page 27: Mise En Place Et Montage
Montage du réservoir Couvercle Rehausse télescopique (inclinable à 5°) Joint à lèvres EPDM pour assurer l’étanchéité entre le dôme et la rehausse Dôme (pivotant à 360°) Joint pour assurer l’étanchéité entre la cuve et le dôme Cuve à enterrer Carat XL... -
Page 28: Terrain
Mise en place et montage Terrain Avant l’installation, les points suivants doivent être impérativement vérifiés : La nature du terrain • La hauteur de la nappe phréatique et capacité de drainage du sol • Les charges devant être supportées par la cuve (par exemple : passage voitures) •... -
Page 29: Mise En Place Et Remplissage
Le raccordement de deux ou plusieurs réservoirs s’effectue par le bas à l’emplacement prévue à cet effet à l’aide de joints à lèvres GRAF DN100 rouge (réf.332032). Le perçage des cuves doit être effectué avec une scie cloche GRAF de Ø 124 mm (réf.332001) Il faut veiller à... -
Page 30: Montage Du Dome Et De La Rehausse Telescopique
Montage du dôme et de la rehausse télescopique Montage du dôme Placer le joint d’étanchéité livré avec le dôme dans la rainure de l’ouverture du réservoir ‘B’. Le dôme est orientable selon les arrivées de tuyaux. Veillez également au bon positionnement du joint placé... -
Page 31: Rehausse Téléscopique Passage Camions
Montage du dôme et de la rehausse télescopique Rehausse télescopique passage camions Dans le cas d’un passage véhicules jusqu’à 12 T au dessus du réservoir, Il est impératif d’installer une dalle de répartition en béton maigre (250 Kg/m²). La dalle de répartition en béton autour de la rehausse, doit faire au... - Page 32 Instrucciones para montaje y mantenimiento del depósito soterrado GRAF de la serie Carat XL DN 150: 8.500 L Código 370005 (370043+371018) 10.000 L Código 370006 (370044+371018) DN 100: 8.500 L Código 370014 (370043+371014) 10.000 L Código 370015 (370044+371014) Índice de contenido...
-
Page 33: Indicaciones Generales
GRAF o bien cubiertas cuyo uso ha sido autorizado por escrito por GRAF. La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. El uso de accesorios no aprobados por GRAF da lugar a la pérdida de la garantía legal/comercial. -
Page 34: Condiciones De Instalación
Condiciones de instalación Cubierta telescópica MINI Cubierta telescópica MAXI + Cubierta telescópica de hierro colado Alturas de cubierta con cubierta telescópica en zona 750-1050 mm 750-950 mm transitable por personas. Alturas de cubierta con extensións y cubierta telescópica max. -
Page 35: Datos Técnicos
Datos técnicos Opción de conexión DN 150 Tanque 8.500 Litros 10.000 Litros Nº Art. 370005 370006 Peso 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm Atot* 2695 mm 2895 mm *Atot = Altura total Superficies de conexión... - Page 36 Datos técnicos Opción de conexión DN 100 Tanque 8.500 Litros 10.000 Litros Nº Art. 370014 370015 Peso 380 kg 455 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm Atot* 2695 mm 2895 mm *Atot = Altura total Superficies de conexión...
-
Page 37: Construcción Del Tanque
Construcción del tanque Tapa Cubierta telescópica (inclinable en 5°) Junta entre cubierta y cúpula Cúpula del tanque (girable en 360°) Junta de la cúpula Depósito soterrado Carat XL Instalación y montaje Tierra Capa de cubrimiento Cubierta telescópica Depósito soterrado Carat XL Base de grava Capa de hormigón (en caso de superficies... -
Page 38: Terreno Para La Instalación
Instalación y montaje Terreno para la instalación Antes de la instalación se requiere obligatoriamente la aclaración de los siguientes puntos: Aptitud de técnica de construcción del terreno según DIN 18196 • Niveles de aguas subterráneas máximos o bien capacidad de infiltración del terreno •... -
Page 39: Colocación Y Relleno
La unión entre dos o varios depósitos se realiza a través de las superficies de montaje con juntas especiales GRAF (DN 100) y tubos de desagüe de PVC (a disponer por parte del cliente). Las aberturas deben perforarse exclusivamente con brocas de corona especiales de la marca GRAF con el tamaño correspondiente. -
Page 40: Montaje De La Cúpula Y Cubierta Telescópica
Montaje de la cúpula y cubierta telescópica Montaje de la cúpula Primero de todo colocamos la junta entre la cúpula y el tanque. Las alas de la junta tienen que quedar en la cara interior del tanque. Es importante colocar la junta entre la cúpula y la cubierta según el... -
Page 41: Cubierta Telescópica Transitable Por Camiones
Montaje de la cúpula y cubierta telescópica Cubierta telescópica transitable por camiones En caso de una instalación por debajo de superficies transitadas por camiones, la cubierta debe cubrirse según las indicaciones en el Cap. 6.4. A continuación se instalan los anillos de hormingón... - Page 42 Istruzioni di installazione, montaggio e manutenzione per serbatoio da interro per acqua piovana GRAF Carat XL DN 150: 8.500 L Cod. ord. 370005 (370043+371018) 10.000 L Cod. ord. 370006 (370044+371018) DN 100: 8.500 L Cod. ord. 370014 (370043+371014) 10.000 L...
-
Page 43: Avvertenze Generali
Utilizzare solo coperchi originali GRAF o coperchi autorizzati per iscritto dalla ditta GRAF. GRAF offre un vasto assortimento di accessori perfettamente compatibili tra loro, che possono essere ampliati per realizzare sistemi completi. L’uso degli accessori non approvati della Graf risulta nell’esclusione della garanzia. -
Page 44: Condizioni Di Installazione
Condizioni di installazione Coperchio telescopico Maxi + Coperchio telescopico Mini Coperchio telescopico con chiusino in ghisa Altezze di copertura con chiusino telescopico in 750-1050 mm 750-950 mm aree verdi Altezze di copertura massime con prolungas max. 2000 mm... -
Page 45: Dati Tecnici
Dati tecnici Possibilità di collegamento DN 150 Serbatoio 8.500 litri 10.000 litri N. art. 370005 370006 Peso 380 kg 455 kg Lunghezza 3500 mm 3520 mm Larghezza 2040 mm 2240 mm Altezza 2085 mm 2285 mm Hges* 2695 mm... - Page 46 Dati tecnici Possibilità di collegamento DN 100 Serbatoio 8.500 litri 10.000 litri N. art. 370014 370015 Peso 380 kg 455 kg Lunghezza 3500 mm 3520 mm Larghezza 2040 mm 2240 mm Altezza 2085 mm 2285 mm Hges* 2695 mm...
-
Page 47: Struttura Del Serbatoio
Struttura del serbatoio Coperchio Chiusino telescopico (inclinabile di 5°) Guarnizione profilata Cupola di accesso (ruotabile di 360°) Guarnizione serbatoio - cupola di accesso Serbatoio da interro Carat XL Installazione e montaggio Terreno Strato di copertura Chiusino telescopico Serbatoio da interro Carat XL... -
Page 48: Terreno Di Posa
Installazione e montaggio Terreno di posa Prima dell'installazione è assolutamente necessario chiarire i seguenti punti: Idoneità del terreno dal punto di vista della tecnica costruttiva secondo DIN 18196 • Livelli freatici massimi o capacità filtrante del sottosuolo •... -
Page 49: Installazione E Riempimento
5.2.4 Collegamento di più serbatoi Il collegamento di due o più serbatoi avviene sopra le superfici di montaggio mediante guarnizioni speciali GRAF (DN 100) e semplici tubi di scarico (forniti dal cliente). Le aperture devono essere forate esclusivamente con la punta speciale a corona GRAF nella dimensione corrispondente. -
Page 50: Montaggio Cupola Di Accesso E Chiusino Telescopico
Montaggio cupola di accesso e chiusino telescopico Montaggio cupola di accesso Prima del montaggio vero e proprio, inserire la guarnizione fornita in dotazione tra serbatoio e cupola di accesso sul profilo di alloggiamento del collo del serbatoio "B". Quindi orientare la cupola di accesso in base alle tubazioni e inserirla fino alla battuta nel collo del serbatoio. -
Page 51: Chiusino Telescopico Carrabile Per Autocarri
Montaggio cupola di accesso e chiusino telescopico Chiusino telescopico carrabile per autocarri In caso di installazione sotto superfici carrabili per autocarri 12 t, rinforzare il telescopio come indicato al punto 6.4. Quindi installare gli anelli di calcestruzzo (Ø 600 mm) e... - Page 52 Notizen / Notes / Notas...
