DNIPRO M BH-20 Safety And Operating Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

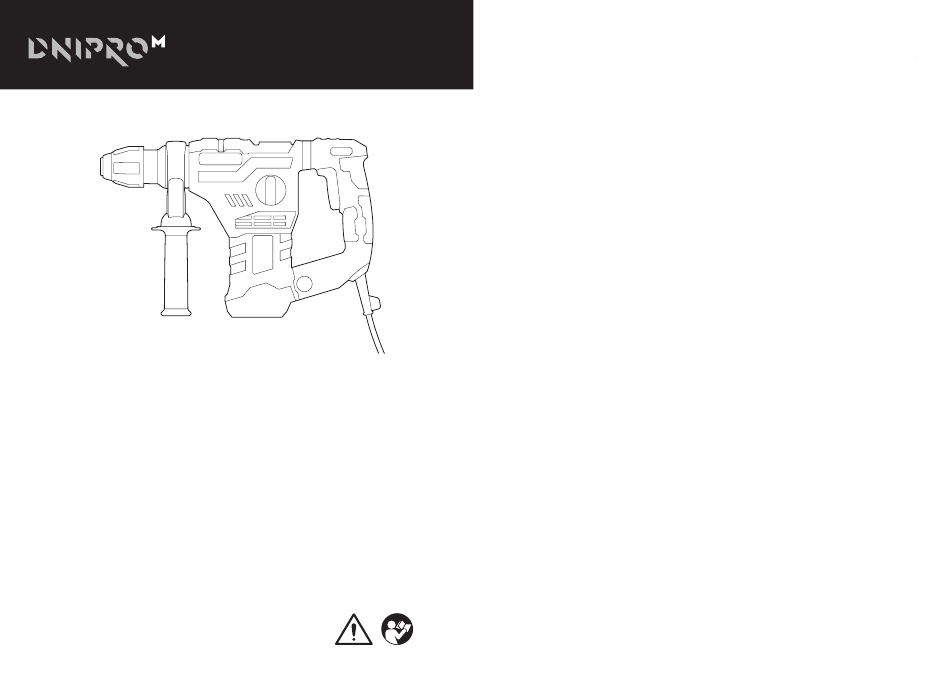

en Original safety and operating instructions for the rotary hammer
pl Oryginalna instrukcja bezpieczeństwa i obsługi perforator
boczkowo
cs Originální bezpečnostní pokyny originální návod k obsluze
rotační kladivo
hy Բնօրինակ շահագործման և անվտանգության հրահանգներ
Պերֆորատոր մուրճ
lv Oriģinālās drošības un lietošanas instrukcijas rotācijas āmura
lt
Originalios įkroviklio saugos ir naudojimo instrukcijos rotary
plaktukas
de Original-anweisungen für sicherheit und betrieb bohrhammer
ro Instrucțiuni originale a tehnicii de siguranță și funcționarea
perforator butoi
sk Originálny bezpečnostný a návod na obsluhu rotačné kladivo
hu A biztonsági előírások és üzemeltetési utasítások eredeti
példánya ütve fúró
bg Оригинални инструкции за безопасност и експлоатация на
ротационен чук
BH - 20 , BH - 10 , B H - 3 0 , B H - 14 S, BH-4 0
EU-BH1023001-102300
3
17
32
46
62
76
89
104
118
132
146
