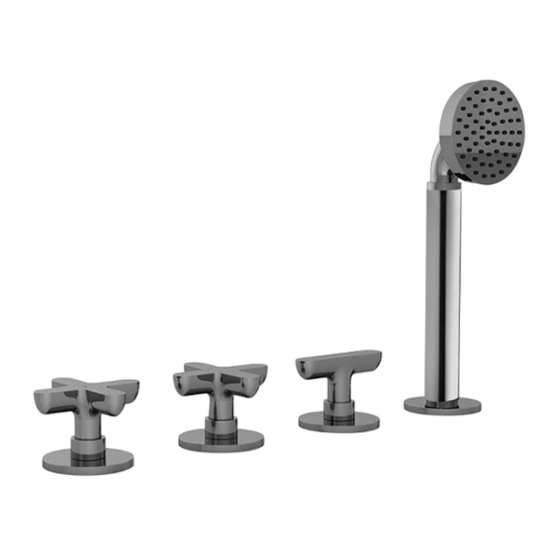

- Page 1 ICONA Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones R067 R065 R167 R165 R015...
- Page 2 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO R067 130÷150 130÷150 130÷150 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 2 13/16" 2 13/16" 2 1/4" M29x1 G1/2" G1/2" SCHEMI DI FORATURA PIANO VASCA POOLSIDE DRILLING DIAGRAM SCHÉMA DE FORAGE DE LA SURFACE DU BASSIN BOHRSCHEMATA BECKENEBENE PATRONES DE PERFORACIÓN DE LA SUPER-...
- Page 3 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO R167 130÷150 130÷150 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 5 15/16" 2 13/16" 2 3/4" 2 1/4" M29x1 G1/2" G1/2" SCHEMI DI FORATURA PIANO VASCA POOLSIDE DRILLING DIAGRAM SCHÉMA DE FORAGE DE LA SURFACE DU BASSIN BOHRSCHEMATA BECKENEBENE PATRONES DE PERFORACIÓN DE LA SUPER- FICIE DE LA PISCINA...
- Page 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO R065 130÷150 130÷150 130÷150 130÷150 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 7 1/8" 6 5/16" 2 13/16" 2 13/16" 2 1/4" M29x1 G1/2" G1/2" SCHEMI DI FORATURA PIANO VASCA POOLSIDE DRILLING DIAGRAM SCHÉMA DE FORAGE DE LA SURFACE DU BASSIN...
- Page 5 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO R165 130÷150 130÷150 130÷150 5 15/16" 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 5 1/8"÷5 15/16" 7 3/16" 6 3/8" 2 13/16" 2 3/4" 2 1/4" M29x1 G1/2" G1/2" SCHEMI DI FORATURA PIANO VASCA POOLSIDE DRILLING DIAGRAM SCHÉMA DE FORAGE DE LA SURFACE DU BASSIN BOHRSCHEMATA BECKENEBENE...
- Page 6 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO R015 2 13/16" 2 13/16" 2 15/16" 2 15/16" 2 13/16" 7 1/16" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
-
Page 7: Dati Tecnici
DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max. -
Page 8: Installazione
INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE DEI FLESSIBILI (FORNI- TI): avvertenze Utilizzare unicamente i flessibili forniti. Prima dell’installazione controllare la presenza e l’inte- DIN6 = 25mm - 1” grità delle graffature dei flessibili da ambo i lati. DIN8 = 30mm - 1 1/8”... -
Page 9: Utensili Necessari
INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO MONTAGE DER DURCKSCHLÄUCHE (IM LIEFERUMFANG ENTHALTEN): Hinweise Verwenden Sie nur die mitgelieferten Druckschläuche. Prüfen Sie vor der Montage das Vorhandensein und die Unversehrtheit der Falze auf beiden Seiten der Druckschläuche. Schrauben Sie die Anschlussstücke mit O-Ring von Hand an (maximaler Anzugsmoment 3 Nm). - Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO FASI DI MONTAGGIO - ASSEMBLY PHASES PHASE D’ A SSEMBLAGE - MONTAGEPHASEN FASES DE MONTAJE - FASES DE MONTAGEM R067 8 10 R065 R167 8 10 R165 R015 FASI DI MONTAGGIO - ASSEMBLY PHASES PHASE D’...
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R065 - R067 R067 R165 - R167 R065 R167 R165 R065 / R067 R165 / R167 2 mm 2 mm...
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 3 mm R065 - R067 R165 - R167 R067 R065 R167 R165...
- Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R065 - R067 R165 - R167 R065 R165 R067 R167 2 mm 2 mm...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R065 2 mm silicon...
- Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R165...
- Page 16 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R065 - R067 R165 - R167...
- Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R065 - R165 FLEX M12x1 19 mm 19 mm...
- Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R067 - R167 FLEX M12x1 19 mm 19 mm...
- Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO R015 TEFLON TEFLON...
- Page 20 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 21 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 22 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac- qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Page 23 PULIZIA - CLEANING - NETTOYAGE REINIGUNG - LIMPIEZA - LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
- Page 24 Fratelli Fantini SpA via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
