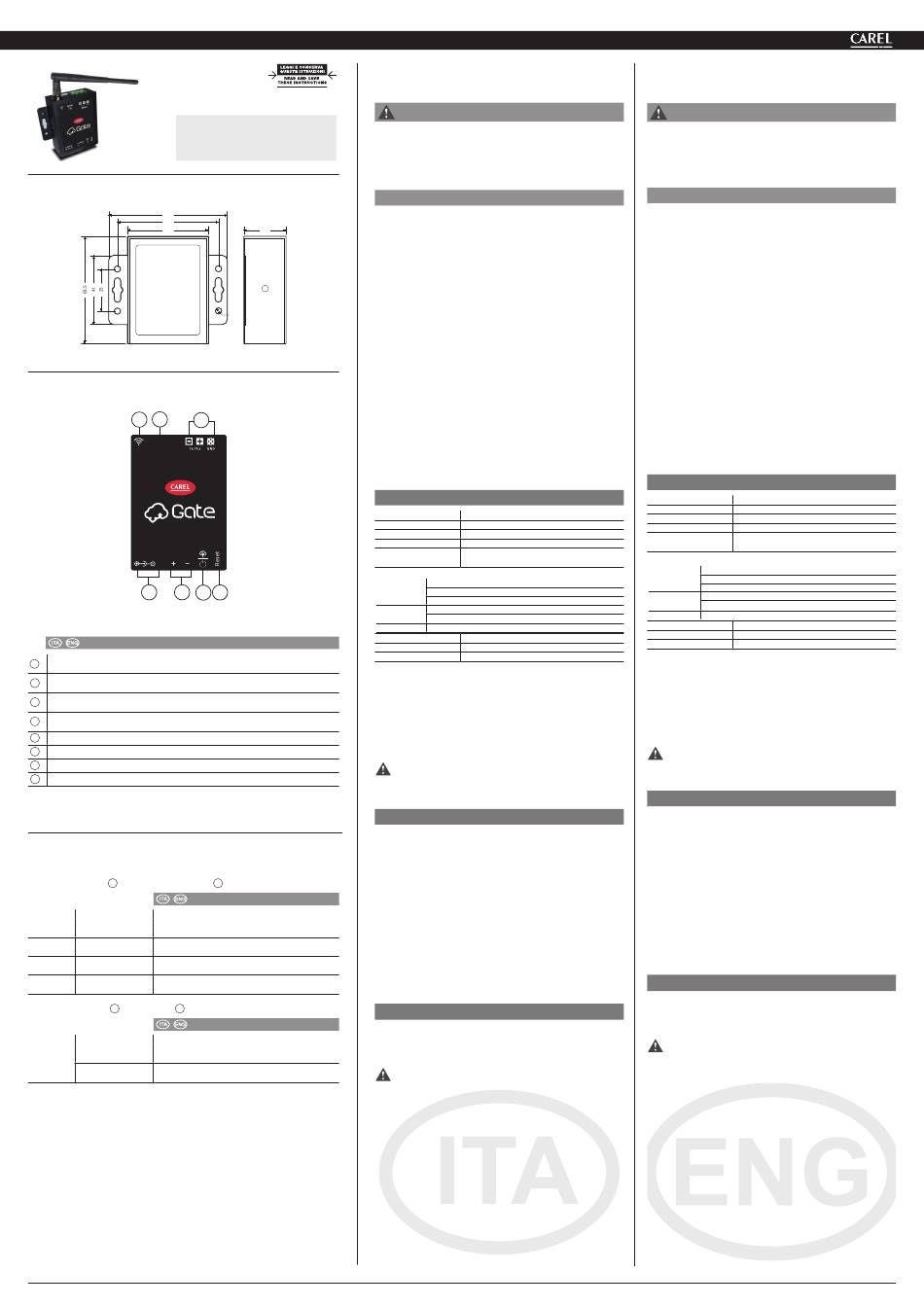

Carel CloudGate-mini Wi-Fi Assembly Procedure

"CloudGate" +0500170IE - rel. 1.2 - 14.07.2021

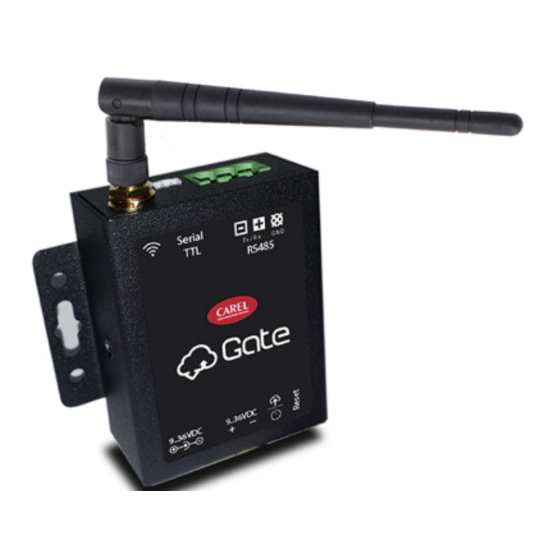

CloudGate-mini Wi-Fi:
Istruzioni di montaggio / Assembly procedure
Contenuto della confezione
•
Gateway
•
Antenna
•
Foglio istruzioni
•
Morsetti a vite
Installazione e montaggio / Assembly and installation
Dimensioni/forature (in mm) / Dimensions/drilling template
70
60
48
Collegamento elettrico, rete RS485 / Power and RS485 network connection
8 7
6
Serial
TTL
RS485
9..36VDC 9..36VDC
1 2
3/4
Legenda / key :
Descrizione / Description
Connettore Jack Maschio di alimentazione 5mm positivo al centro 9..36Vdc (*A)
1
Male Jack Connector Center Poistive power supply 5mm, 9..36Vdc (*A)
Connettore per l'alimentazione [+/-] 9..36Vdc (*A)
2
Power supply connector [+/-] 9..36Vdc (*A)
Led superiore: LED stato dispositivo, LED bicolore rosso e verde
3
Led upper: device status LED, two-color red and green LED
Led inferiore: LED di alimentazione, LED monocolore rosso
4
Led bottom: power LED, single color red LED
5
Reset parametri connessione / Reset connection parameters
6
Seriale RS485 Non Optoisolata / RS485 serial not opto-isolated
7
Seriale TTL / TTL serial port
8
Connettore per antenna Wi-Fi / Wi-Fi Antenna connector
*A: Nota un solo connettore alla volta può essere usato
*A: a single connector can be used at a time
Significato dei led / Meaning of the LEDs
3
) / Two-colour status LED (
LED di stato bicolore (
Descrizione / Description
LED Stato / Status Descrizione
Verde/Rosso Lampeggiano alternat. Il dispositivo si sta avviando o riavviando
Green/Red Flash alternately System start or restart
Verde/Rosso Spento / Sistema NON configurato e NON connesso al cloud
Green/Red Off System NOT configured and NOT connected to the cloud
Rosso Acceso / Sistema non configurato ma connesso al cloud
Red On System not configured but connected to the cloud
Verde Acceso / Sistema configurato e connesso al cloud
Green On System configured and connected to the cloud
4 4
) / Power LED ( )
LED di alimentazione (
Descrizione / Description
LED Stato / Status Descrizione
Spento / Dispositivo non alimentato
Rosso Off Device not powerd
Dispositivo alimentato correttamente
Red Acceso /
On Device powered correctly
Il gateway permette di monitorare un dispositivo collegato in
seriale RS485 e protocollo Modbus RTU mediante una rete Wi-Fi e di
interfacciarsi ad un cloud server.

Packaging contents

•
Gateway
Quest'apparecchiatura deve essere installata esclusivamente da
•
Antenna
personale di servizio con adeguato addestramento tecnico ed
•
Instruction sheet
• esperienza per essere consapevole dei pericoli a cui può essere
Screw terminals
esposto in caso di configurazione erronea (installatori abilitati).
NOTE GENERALI
Prima di passare a qualsiasi operazione si raccomanda di controllare
che nella scatola di CloudGate siano presenti:
25 1. il dispositivo stesso;
2. una antenna tipo Wi-Fi;
3. documentazione tecnica;
4. kit morsetti estraibili.
Evitare il montaggio del prodotto in ambienti che presentino le
seguenti caratteristiche:
•
umidità relativa maggiore di quanto indicato nelle specifiche
tecniche;
Ø 4
•
forti vibrazioni o urti;
•
esposizione ad atmosfere aggressive ed inquinanti (es.: gas solforici
e ammoniacali, nebbie saline, fumi) con conseguente corrosione e/o
ossidazione;
•
elevate interferenze magnetiche e/o radiofrequenze (evitare quindi
l'installazione delle macchine vicino ad antenne trasmittenti);
•
esposizione all'irraggiamento solare diretto e agli agenti atmosferici
in genere;
•
ampie e rapide fluttuazioni della temperatura ambiente;
•
ambienti ove sono presenti esplosivi o miscele di gas infiammabili.
Avvertenze per l'installazione per i modelli con radio
•
Prima di installare il prodotto verificare che la zona sia coperta
adeguatamente dal segnale Wi-Fi;
•
Posizionare l'antenna al di fuori di carpenterie metalliche.
CARATTERISTICHE TECNICHE
Alimentazione
Potenza ingresso
Cond. di Funzionamento -10T60 °C, 90% U.R. non-condensante
Cond. di Stoccaggio
Porte seriali
Requisiti di certificazione:
RED:
5
- WIFI
FCC:
- WIFI:
Safety:
Grado di inquinamento
Grado di protezione
Materiale del contenitore metallo
Non aprire il dispositivo quando alimentato.
Alimentazione
•
L'alimentazione del prodotto si deve effettuare unicamente tramite i
connettori predisposti.
•
Lunghezza massima=5 m.
•
Usare l'alimentatore PGTA00TRG0, 100/230Vac-24Vdc (10W ±2% 1
modulo DIN, Temperatura minima =-25°C). Collegare il polo positivo
a + e il negativo a -.
alimentazione.
LINEE DI COMUNICAZIONE
Linee di comunicazione RS485
La lunghezza massima non deve superare i 1000m, tramite cavo
schermato AWG24, con connessione dello schermo a terra e non a
GND. Le resistenze di terminazione 120 Ω, 1/4W sul primo e sull'ultimo
dispositivo della rete vanno messe se la lunghezza della stessa supera
3
)
i 100 m. Le resistenze, incluse nel prodotto, sono da collegare tra i
morsetti seriale + e -:
•
rispettare la polarità (-,+,GND);
•
non realizzare biforcazioni della linea o collegamenti a stella;
•
evitare di posizionare la linea in prossimità delle linee di potenza.
Per migliorare l'immunità del controllo ai disturbi elettromagnetici, il
cavo di collegamento delle seriali deve essere a coppie ritorte (twisted
pair) schermato, bipolare o tripolare in dipendenza dall'isolamento della
seriale.
INSTALLAZIONE
Per tutelare la sicurezza degli operatori e la salvaguardia del dispositivo,
prima di effettuare qualsiasi intervento togliere l'alimentazione. Il
prodotto va installato all'interno di un quadro elettrico, che se di
materiale plastico deve avere grado di infiammabilità 5VA.
Se c'è la necessità di installare il prodotto in un quadro metallico è
opportuno remotare l'antenna. Il quadro elettrico metallico deve essere
connesso a terra. A tale scopo utilizzare la prolunga BMBSTEWA00 (Wi-
Fi). La lunghezza massima della prolunga è di 3 m.
Non esporre l'antenna agli agenti atmosferici (pioggia, UV, fulmini, ecc. )
senza adeguata protezione.
L'antenna deve essere installata ad una distanza di almeno 20cm dal
corpo umano.
Una tensione di alimentazione elettrica diversa da quella prescritta può
danneggiare seriamente il sistema.
Utilizzare capicorda adatti per i morsetti in uso. Allentare ogni vite ed
inserirvi i capicorda, quindi serrare le viti. Ad operazione ultimata tirare
leggermente i cavi per verificarne il corretto serraggio.
Non collegare il dispositivo a linee esterne al building.
ATTENZIONE
9..36 Vdc +5% /-5%
Max 0.5A@9V
-40T70 °C, 90% U.R. non-condensante
1 RS485 Master non optoisolata
1 TTL 5V
EN 301 489-17 V.3.2.2
EN 301 489-17 Ver. 3.1.1 - EN 300 328 Ver.2.2.2
EN 301 489-52 Ver. 1.1.0 - EN 301 511 Ver. 12.5.1
FCC Part 15 Subpart B
FCC Part 15.31 (k) - ANSI C95.1. MPE
62368
2 secondo EN60950-1 / EN62368-1
IP20
ATTENZIONE: utilizzare cavi separati per connessioni seriali e
Collegare solo le antenne indoor presenti nella confezione.
The gateway allows to monitor an RTU Modbus device connected via
RS485 serial, accessing a WiFi network and communicating with a cloud
server.
WARNING
This appliance must only be installed by service personnel with
suitable technical training and experience and who are aware
of the dangers they may be exposed to in the event of incorrect
configuration (qualified installers).
GENERAL NOTE
Before performing any operations, check that the CloudGate contains:
1. the device itself;
2. a Wi-Fi antenna;
3. technical documents;
4. terminals kit.
Do not install products in environments with the following
characteristics:
•
relative humidity greater than the value specified in the technical
specifications;
•
strong vibrations or knocks;
•
exposure to aggressive and polluting atmospheres (e.g.: sulphur and
ammonia fumes, saline mist, smoke) so as to avoid corrosion and/or
oxidation;
•
strong magnetic and/or radio frequency interference (therefore avoid
installing the units near transmitting antennae);
•
exposure to direct sunlight and to the elements in general;
•
large and rapid fluctuations in the room temperature;
•
environments where explosives or mixes of flammable gases are
present.
Installation warnings for Radio models
•
Before installing the product make sure the area is sufficiently
covered by Wi-Fi signal;
•
locate the antenna outside metal hardware.

TECHNICAL SPECIFICATIONS

Power supply 9..36Vdc +5% /-5%
Input power Max 0.5A@9V
Operating conditions -10T60 °C, 90% U.R. non-condensing
Storage conditions -40T70 °C, 90% U.R. non-condensing
Serial Ports 1 RS485 Master non opto-isolated
1 TTL 5V
Certification requirements
RED: EN 301 489-17 V.3.2.2
EN 301 489-17 Ver. 3.1.1 - EN 300 328 Ver.2.2.2
- WIFI
EN 301 489-52 Ver. 1.1.0 - EN 301 511 Ver. 12.5.1
FCC: FCC Part 15 Subpart B
FCC Part 15.31 (k) - ANSI C95.1. MPE
- WIFI
Safety: 62368
Pollution degree 2 according to EN60950-1 / EN62368-1
Index of protection IP20
Case material metal
Do not open the device when powered.
Power supply
•
Power supply to the product must only be connected to the power
connectors
•
Maximum length =5 m.
•
If direct current powered use PGTA00TRG0 power supply, 100/230Vac-
24Vdc (10W ±2% 1 DIN-module, Minimum Temperature = -25°C).
•
Connect the positive pole to + and negative pole to -.
CAUTION: use separate cables for serial connections and power
supply.

COMMUNICATION LINES

RS485 communication lines
The maximum length must not be over 1000m, via AWG24 shielded
cable, with screen connection to earth and not to GND. The 120Ω
terminal resistors, 1/4W into the first and the last devices of the network,
must be connected even if the lenght exceeds 100 meters.
The resistors, included in the product, are to be connected between the
serial + and - terminals:
•
observe the polarity (+.-,GND);
•
do not make branches in the line or star connections;
•
avoid laying the line near power cables.
To improve immunity of the controller to electromagnetic disturbance,
the serial connection cable must be twisted pair shielded, twisted two
or three-wire depending on the insulation of the serial connection.

MOUNTING

To safeguard operators and the boards, disconnect power before
performing any operations. The product must be installed inside an
electrical panel; if it is made of plastic material use one with flammability
rating of 5VA.
Connect only the indoor antennas in the package.
If necessary to install the product in a metal electrical panel, it
is recommended to remote the antenna. The metallic electrical
panel must be earthed. Use the extension BMBSTEWA00 (Wi-Fi).
The extention maximum length is 3 m.
Do not expose antenna to the elements (rain, UV lightning, etc.) without
a proper protection.
Antenna must be installed at minimum distance of 20cm from the
human body.
A power supply voltage other than that specified will seriously damage
the system;
Use cable ends suitable for the corresponding terminals. Loosen
each screw and insert the cable ends, then tighten the screws. When
the operation is completed, slightly tug the cables to check they are
sufficiently tight.
Do not connect the device to external line of building.
