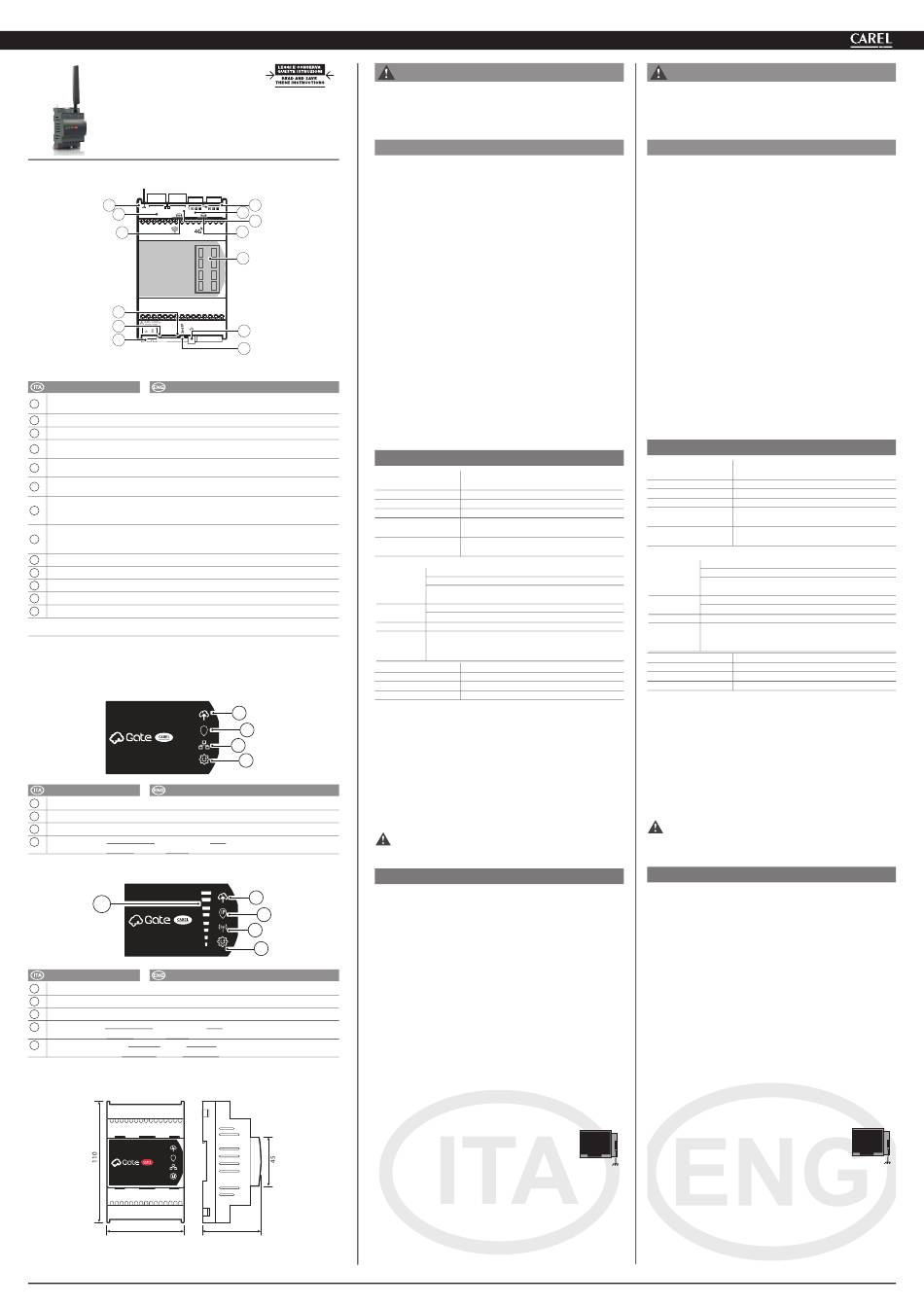

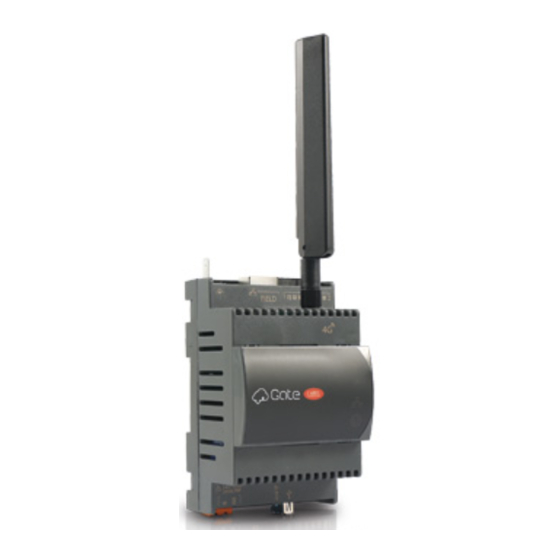

Carel CloudGate Assembly Procedure

"CloudGate" +0500150IE - rel. 1.2 - 24.09.2021
CloudGate:
Istruzioni di montaggio / Assembly procedure
DESCRIZIONE CONNETTORI / CONNECTOR'S DESCRIPTION
10
LAN FIELD
9
12
3
2
1
Legenda / key :
Descrizione Description
Connettore per l'alimentazione [G(+), G0(-)] 24Vac/Vdc
1
Power supply connector [G(+), G0(-)] 24Vac/Vdc
2
LED power-on (verde) / LED power-on (green)
3
Led segnalazione Ethernet / Ethernet signal Led
Abilitazione IP temporaneo / WPS / check connessione al cloud (solo per mod. 2G/4G)
4
Enable temporary IP / WPS / connection check to cloud (only for 2G/4G mod.)
Porta USB standard HOST, connettore tipo A, per upgrading FW e log files downloading
5
USB standard HOST Port, type A connector, upgrading FW and log files downloading
Seriale RS485 Optoisolata / RS485 serial opto-isolated;
6
(Riservata per usi futuri / R eserved for future use )
Seriale RS485 Non Optoisolata / RS485 serial not opto-isolated ;
7
(Utilizzata per la connessione alla rete dei dispositivi RS485 / Used for the connection to
the network of RS485 devices )
Ethernet FIELD / FIELD Ethernet ;
8
(Utilizzata per accesso alle pagine interne di configurazione / Used to access the internal
configuration pages )
9
Ethernet LAN / LAN Ethernet ;
10
Faston collegamento a terra calza ethernet / Faston for shield ethernet port earth connection
11
Connettore per antenna 2G/4G / 2G/4G Antenna connector (*)
12
Connettore per antenna Wi-Fi / Wi-Fi Antenna connector (*)
13
Sinottico LED / LED synoptic
(*) Le due opzioni Wi-Fi e 2G/4G sono disponibili l'una in alternativa all'altra / The two options
Wi-Fi and 2G / 4G are available as an alternative to the other
SIGNIFICATO DEI LEDS / LEDS MEANINGS
Versione Ethernet / Ethernet version
IP
Descrizione Description
A
Connessione Cloud / Cloud connection
B
Ottenimento indirizzo IP / IP address assigned
C
Connessione Ethernet / Ethernet connection
D
Motore software: lampeggiante: in caricamento; fisso: in funzione
Software engine: flashing: loading; steady: functioning
Versione CloudGate Mobile (wi-fi o 2G/4G) / CloudGate Mobile (wi-fi or 2G/4G) vers.
E
Descrizione Description
A
Connessione Cloud / Cloud connection
B
Ottenimento indirizzo IP / IP address assigned
C
Connessione Radio / Radio connection
D
Motore software: lampeggiante: in caricamento; fisso: in funzione
Software engine: flashing: loading; steady: functioning
E
Intensità segnale Radio: Led verdi: 2G/4G; Led gialli: Wi-Fi
Radio signal strength: green Led: 2G/4G; yellow Led: Wi-Fi
DIMENSIONI / DIMENSIONS
IP
70
Montaggio DIN: agganciabile su guida DIN secondo DIN 43880 CEI EN 50022
DIN mounting: fi tted on DIN rail in accordance with DIN 43880 and IEC EN 50022;
Quest'apparecchiatura deve essere installata esclusivamente da
personale di servizio con adeguato addestramento tecnico ed
esperienza per essere consapevole dei pericoli a cui può essere
esposto in caso di confi gurazione erronea (installatori abilitati).
NOTE GENERALI
Prima di passare a qualsiasi operazione si raccomanda di controllare
che nella scatola di CloudGate siano presenti:
1. il dispositivo stesso;
2. nelle versioni wireless una antenna (tipo Wi-Fi o 2G/4G);
3. documentazione tecnica;
6
2
7
4. kit morsetti estraibili e due resistori da 120Ω per terminazione di
8
linea seriale.
11
Evitare il montaggio del prodotto in ambienti che presentino le
seguenti caratteristiche:
13
•
umidità relativa maggiore di quanto indicato nelle specifi che
tecniche;
•
forti vibrazioni o urti;
•
esposizione ad atmosfere aggressive ed inquinanti (es.: gas solforici
e ammoniacali, nebbie saline, fumi) con conseguente corrosione e/o
ossidazione;
•
elevate interferenze magnetiche e/o radiofrequenze (evitare quindi
5
l'installazione delle macchine vicino ad antenne trasmittenti);
•
esposizione all'irraggiamento solare diretto e agli agenti atmosferici in
4
genere;
•
ampie e rapide fl uttuazioni della temperatura ambiente;
•
ambienti ove sono presenti esplosivi o miscele di gas infi ammabili.
Avvertenze per l'installazione per i modelli con radio
•
Prima di installare il prodotto verifi care che la zona sia coperta
adeguatamente dal segnale 2G/4G - Wi-Fi, se il modello da utilizzare
prevede tale connettività radio;
•
Posizionare l'antenna al di fuori di carpenterie metalliche.
CARATTERISTICHE TECNICHE
Alimentazione
Potenza ingresso
Cond. di Funzionamento -40T60 °C, 90% U.R. non-condensante
Cond. di Stoccaggio
Porte seriali
Batteria interna
Requisiti di certificazione:
RED:
- WIFI
- 2G/4G
FCC:
- WIFI+2G/4G:
Safety:
ANATEL
Dimensioni
Grado di inquinamento
Grado di protezione
Materiale del contenitore tecnopolimero
Non aprire il dispositivo quando alimentato.
A
B
Alimentazione
•
L'alimentazione del prodotto si deve eff ettuare unicamente tra G e
C
G0.
D
•
Lunghezza massima=5 m.
•
Se alimentato in alternata utilizzare un trasformatore dedicato di
sicurezza di classe 2 da 24Vac, 20...30VA, protetto contro il cortocircuito
e il sovraccarico, senza collegare il secondario a terra.
•
Se alimentato in continua usare l'alimentatore PGTA00TRX0,
100/230Vac-24Vdc (10W ±2% 1 modulo DIN, Temperatura minima =
-25°C). Collegare il polo positivo a G e il negativo a G0.
alimentazione.
LINEE DI COMUNICAZIONE
A
Linee di comunicazione RS485
La lunghezza massima non deve superare i 1000m, tramite cavo
B
schermato AWG24 per linee max 100m, AWG22 per linee max 500m
C
AWG20 per linee max 1000m, con connessione dello schermo a terra
e non a GND. Le resistenze di terminazione 120 Ω, 1/4W sul primo e
D
sull'ultimo dispositivo della rete vanno messe se la lunghezza della
stessa supera i 100 m. Le resistenze, incluse nel prodotto, sono da
collegare tra i morsetti seriale + e -:
•
rispettare la polarità (-,+,GND);
•
non realizzare biforcazioni della linea o collegamenti a stella;
•
evitare di posizionare la linea in prossimità delle linee di potenza.
Per migliorare l'immunità del controllo ai disturbi elettromagnetici, il cavo
di collegamento delle seriali deve essere a coppie ritorte (twisted pair)
schermato, bipolare o tripolare in dipendenza dall'isolamento della seriale.
Vale la seguente regola:
•
se la porta seriale è optoisolata (funzionalmente) rispetto
all'alimentazione, occorre un terzo fi lo di collegamento nel cavo
seriale per dare un riferimento comune ai controlli;
•
se la porta seriale non è optoisolata e il riferimento comune è già
presente, il terzo fi lo non è usato.
Linee Ethernet RJ45
Utilizzare cavo schermato 100 m Cat.5e SFTP. Per collegare
lo schermo del cavo ethernet a terra funzionale, utilizzare
un Faston femmina da 6,3mm come indicato in fi gura.
Il prodotto è di classe II, ma è presente il faston per la messa a terra
funzionale della schermatura del cavo Ethernet. Il collegamento
potrebbe essere verso una terra di protezione o, eventualmente
una terra funzionale separata da tensioni pericolose fornite da altre
alimentazioni esterne.
60
ATTENZIONE
tra G e G0: 24 Vac +10%/-15% 50/60 Hz, 24 Vdc
+5% /-5%
Max 9W
-40T70 °C, 90% U.R. non-condensante
1 RS485 Master optoisolata - 1 RS485 Master non
optoisolata
Batteria Lithium bottone, BR2032, 3 Vdc, NON
ricaricabile
EN 301 489-1
EN 301 489-17 Ver. 3.1.1 - EN 300 328 Ver. 2.1.1
EN 301 489-52 Ver. 1.1.0 - EN 301 511 Ver. 12.5.1 -
EN 301 908-1 Ver. 11.1.1
FCC Part 15 Subpart B, ICES003
FCC Part 15.31 (k) - ANSI C95.1. MPE - RSS-102. MPE
60950; 62368
Questa apparecchiatura non ha diritto alla protezione da
interferenze dannose e non deve causare interferenze in
sistemi debitamente autorizzati
modulo 4 DIN = 70x110x60 mm
2 secondo EN60950-1 / EN62368-1
IP10
ATTENZIONE: utilizzare cavi separati per connessioni seriali e
WARNING
This appliance must only be installed by service personnel with
suitable technical training and experience and who are aware
of the dangers they may be exposed to in the event of incorrect
confi guration (qualifi ed installers).
GENERAL NOTE
Before performing any operations, check that the CloudGate contains:
1. the device itself;
2. for wireless version: an antenna ( Wi-Fi or 2G/4G type);
3. technical documents;
4. terminals kit and two resistors 120Ω for the end of the serial line.
Do not install products in environments with the following
characteristics:
•
relative humidity greater than the value specifi ed in the technical
specifi cations;
•
strong vibrations or knocks;
•
exposure to aggressive and polluting atmospheres (e.g.: sulphur and
ammonia fumes, saline mist, smoke) so as to avoid corrosion and/or
oxidation;
•
strong magnetic and/or radio frequency interference (therefore avoid
installing the units near transmitting antennae);
•
exposure to direct sunlight and to the elements in general;
•
large and rapid fl uctuations in the room temperature;
•
environments where explosives or mixes of fl ammable gases are
present.
Installation warnings for Radio models
•
Before installing the product make sure the area is suffi ciently
covered by a 2G/4G - Wi-Fi signal, if the model to be used includes
radio connectivity;
•
locate the antenna outside metal hardware.
TECHNICAL SPECIFICATIONS
Power supply from G to G0: 24 Vac +10%/-15% 50/60 Hz, 24 Vdc
+5% /-5%
Input power 9W Max
Operating conditions -40T60 °C, 90% U.R. non-condensing
Storage conditions -40T70 °C, 90% U.R. non-condensing
Serial Ports 1 RS485 Master opto-isolated- 1 RS485 Master
non opto-isolated
Battery (internal) Lithium "button" type, BR2032, 3 Vdc, NON
rechargeable
Certifi cation requirements
RED: EN 301 489-1
EN 301 489-17 Ver. 3.1.1 - EN 300 328 Ver. 2.1.1
- WIFI
EN 301 489-52 Ver. 1.1.0 - EN 301 511 Ver. 12.5.1 -
- 2G/4G
EN 301 908-1 Ver. 11.1.1
FCC: FCC Part 15 Subpart B, ICES003
FCC Part 15.31 (k) - ANSI C95.1. MPE - RSS-102. MPE
- WIFI+2G/4G
Safety: 60950; 62368
ANATEL This equipment is not entitled to protection against
harmful interference and may not cause interference in
duly authorized systems.
Dimensions 4 DIN module = 70x110x60 mm
Pollution degree 2 according to EN60950-1 / EN62368-1
Index of protection IP10
Case material tecnopolymer
Do not open the device when powered.
Power supply
•
Power supply to the product must only be connected between G
and G0
•
Maximum length =5 m.
•
If AC powered, use a dedicated safety transformer rated in Class 2
24Vac, 20...30VA,
protected against short-circuits and overload
.
secondary must be earthed connected
•
If direct current powered use PGTA00TRX0 power supply, 100/230Vac-
24Vdc (10W ±2% 1 DIN-module, Minimum Temperature = -25°C).
Connect the positive pole to G and negative pole to G0.
CAUTION: use separate cables for serial connections and power
supply.
COMMUNICATION LINES
RS485 communication lines
The maximum length must not be over 1000m, via AWG24 shielded
cable for lines max 100m, AWG22 for lines max 500m, AWG20 for lines
max 1000m lenght, with screen connection to earth and not to GND.
The 120Ω terminal resistors, 1/4W into the fi rst and the last devices of
the network, must be connected even if the lenght exceeds 100 meters.
The resistors, included in the product, are to be connected between the
serial + and - terminals:
•
observe the polarity (+.-,GND);
•
do not make branches in the line or star connections;
•
avoid laying the line near power cables.
To improve immunity of the controller to electromagnetic disturbance,
the serial connection cable must be twisted pair shielded, twisted two-
or three-wire depending on the insulation of the serial connection.
The following rule applies:
•
if the serial port is insulated (functionally) from the power supply, a
third wire is required in the serial cable to act as a common reference
for the controllers;
•
if the serial port is not optically-isolated and the common reference is
already present, the third wire is not needed.
RJ45 Ethernet Linee
Use shielded cables 100 m Cat.5e SFTP. To connect earth
the screen ethernet cable (functional connection), use a
female Faston 6,3mm, as indicated inthe fi gure.
The product is class II classifi ed, but there is a faston for the earth
connection (functional) shiel cable. The connection could be directed
to earth (protection) or, earth (functional) separated by dangerous
voltages from to other external power supplies.
,
without
