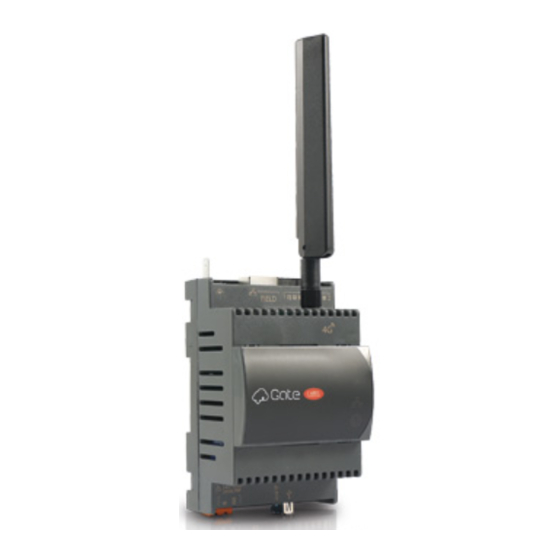

Carel CloudGate Assembly Instructions

"CloudGate" +0500150RU - rel. 1.1 - 20.10.2020
CloudGate:

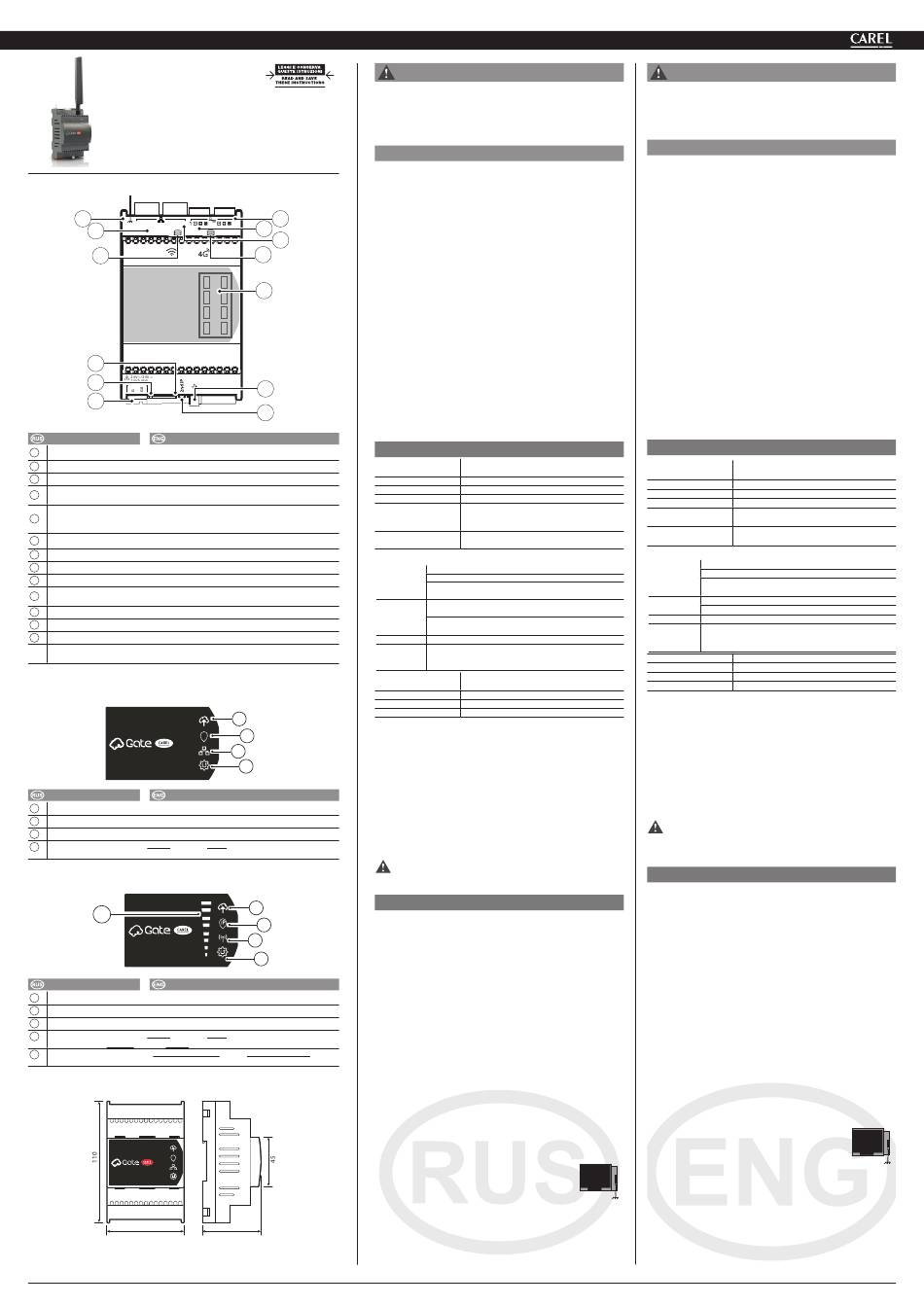

Инструкции по монтажу / Assembly procedure
ОПИСАНИЕ РАЗЪЕМОВ / CONNECTOR'S DESCRIPTION
10
LAN FIELD
9
12
3
2
1
Обозначения / Key :
Описание Description
1
Разъем питания [G(+), G0(-)] 24В~/= / Power supply connector [G(+), G0(-)] 24Vac/Vdc
2
Зеленый светодиод питания / LED power-on (green)
3
Светодиод Ethernet / Ethernet signal Led
Кнопка временного IP-адреса / WPS / соединения с облаком (только в модели
4
2G/4G.) / Enable temporary IP / WPS / connection check to cloud (only for 2G/4G mod.)
Стандартный порт USB HOST типа A, обновление микропрограммного обеспечения
5
и скачивание файлов журналов / USB standard HOST Port, type A connector,
upgrading FW and log files downloading
6
Оптоизолированный последовательный порт RS485 / RS485 serial opto-isolated;
7
Последовательный порт RS485 без оптоизоляции / RS485 serial not opto-isolated ;
8
FIELD Ethernet / FIELD Ethernet ;
9
Сеть Ethernet / LAN Ethernet ;
Клемма заземления экрана кабеля порта Ethernet / Faston for shield ethernet port earth
10
connection
11 Антенный разъем 2G/4G / 2G/4G Antenna connector (*)
12 Антенный разъем Wi-Fi / Wi-Fi Antenna connector (*)
13 Светодиод / LED synoptic
(*) Есть два варианта: Wi-Fi и 2G / 4G / The two options Wi-Fi and 2G / 4G are available
as an alternative to the other
ОПИСАНИЕ СВЕТОДИОДОВ / LEDS MEANINGS
Версия Ethernet / Ethernet version
IP
Описание Description
A
Подключение к облаку / Cloud connection
B
IP-адрес выдан / IP address assigned
C
Соединение Ethernet / Ethernet connection
Программное обеспечение: мигает: загрузка; горит: работает
D
Software engine: flashing: loading; steady: functioning
Модель CloudGate Mobile (wi-fi или 2G/4G) / CloudGate Mobile (wi-fi or 2G/4G) vers.
E
Description
Описание
A
Подключение к облаку / Cloud connection
B
IP-адрес выдан / IP address assigned
C
Беспроводная сеть / Radio connection
Программное обеспечение: мигает: загрузка; горит: работает
D
Software engine: flashing: loading; steady: functioning
E Сила беспроводного сигнала: зеленый светодиод: 2G/4G; желтый светодиод: Wi-Fi
Radio signal strength: green Led: 2G/4G; yellow Led: Wi-Fi
ГАБАРИТЫ / DIMENSIONS
IP
70
Монтаж на DIN-рейку: по стандартам DIN 43880 и IEC EN 50022
DIN mounting: fitted on DIN rail in accordance with DIN 43880 and IEC EN 50022
ОСТОРОЖНО
Данное устройство разрешается устанавливать только
сервисному персоналу с
подготовкой, опытом и знаниями рисков, которым они
могут подвергаться в случае неправильной настройки
(квалифицированные установщики).
ОБЩЕЕ УКАЗАНИЕ
В первую очередь проверьте комплектность поставки системы
диспетчерского управления CloudGate:
1. Данное устройство;
2. У беспроводной модели есть антенна (типа Wi-Fi или 2G/4G);
3. Техническая документация;
6
4. Комплект клемм и два согласующих резистора 120 Ом
2
7
Запрещается устанавливать устройство в следующих местах:
8
•
относительная влажность воздуха выше значения, указанного в
11 технических характеристиках;
•
сильная вибрация или удары;
•
наличие агрессивных газов и примесей (например, пары серы
и аммиака, соляной туман, дым), способных стать причиной
13
коррозии и/или окисления;
•
сильные электромагнитные и/или радиочастотные помехи (не
устанавливайте рядом с передающей антенной);
•
прямые солнечные лучи и осадки;
•
значительные и резкие колебания температуры воздуха:
•
взрывоопасные газы или пожароопасные смеси.
Предупреждения при установке моделей с радиочастотными
модулями
•
Перед установкой устройства с беспроводной передачей данных
5 следует убедиться, что уровень сигнала 2G/4G - Wi-Fi достаточно
сильный;
•
Расположите антенну на некотором удалении от металлических
4
устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Мощность потребления
Условия работы
Условия хранения
Последовательные порты 1 оптоизолированный порт RS485 для ведущего
Батарея (встроенная)
Сертификационные требования
RED:
- WIFI
- 2G/4G
Федеральная
комиссия по
связи США:
- WIFI+2G/4G
Безопасность: 60950; 62368
ANATEL
Размеры
Класс загрязнения
Класс защиты
Материал корпуса
A
Запрещается открывать корпус устройства под напряжением.
B
Питание
C
•
Питающее напряжение к устройству подводится на клеммы G и G0.
•
Максимальная длина = 5 м.
D
•
При питании от сети переменного тока рекомендуется использовать
специальный разделительный трансформатор класса 2 на 24 В
переменного тока, 20 ... 30 ВА, с защитой от короткого замыкания и
перегрузкии без заземления вторичной обмотки.
•
Для питания постоянным током рекомендуется использовать
блок питания PGTA00TRX0, 100 / 230В перем. тока -24В пост. тока
(10Вт ± 2%, занимает место 1 модуль на DIN-рейке, минимальная
температура минус 25 °C). Плюсовая клемма подсоединяется к
клемма G, а минусовая к клемме G0.
ВНИМАНИЕ: последовательные цепи и цепи питания
подсоединяются отдельными кабелями.
ПЕРЕДАЧА ДАННЫХ
A
Порты RS485
B
Максимальная длина экранированного кабеля сечением AWG24
C
не может превышать 1000 м, AWG22 для линий макс. 500 м, AWG20
для линий макс. длиной 1000 м. Экран кабеля заземляется (не к
D клемме GND). Согласующие сопротивления 120 Ом, 1/4 Вт включаются
на первом и последнем устройствах сети, даже если дистанция более
100 метров.
Входящие
последовательным клеммам + и -:
•
необходимо соблюдать полярность (+.-,GND);
•
при соединение звездой и шлейфом запрещается делать ответвления;
•
запрещается
соединения вблизи кабелей питания.
В целях повышения защищенности контроллера от электромагнитных
помех, в качестве кабеля последовательного интерфейса в
зависимости от изоляции последовательного порта применяется
2-проводная или 3-проводная экранированная витая пара.
Необходимо соблюдать следующие правила:
•
Если последовательный порт функционально изолирован от цепи
питания, в кабеле последовательного интерфейса должна быть
третья жила, которая будет служить общим проводом контроллеров.
•
Если у последовательного порта нет оптоизоляции, а общий
провод уже есть, третья жила в кабеле не нужна.
Порт Ethernet с разъемом RJ45
Подсоединяется экранированным кабелем SFTP
длиной до 100 м категории 5e. Для заземления экрана
кабеля
используется гнездовой разъем Faston 6,3 мм, как
показано на рисунке.
Устройство относится
(функционального)
60
Соединение
(функциональным) отделяется от высоких напряжений других
внешних источников питания.
соответствующей технической
G и G0: 24 В перем. тока +10%/-15% 50/60 Гц, 24 В
пост. тока +5% /-5%
9 Вт макс.
от -40 до 60 °C, <90% отн. влажности без конденсата
от -40 до 70 °C, <90% отн. влажности без конденсата
устройства, 1 порт RS485 для ведущего устройства
без оптоизоляции
Литиевая батарейка типа «кнопка», BR2032, 3 В пост.
тока, (не аккумулятор)
EN 301 489-1
EN 301 489-17 вер. 3.1.1 - EN 300 328 вер. 2.1.1
EN 301 489-52 вер. 1.1.0 - EN 301 511 вер. 12.5.1 -
EN 301 908-1 вер. 11.1.1
Федеральная комиссия по связи США, часть 15 подраздел
B, ICES003
Федеральная комиссия по связи США, часть 15.31 (k); ANSI
C95.1. MPE - RSS-102. MPE
Данное устройство не имеет защиту от помех и само не
может являться причиной помех при условии применения в
составе рекомендованных систем.
занимает место 4 модулей на DIN-рейке =
70x110x60 мм
2 по стандарту EN60950-1 / EN62368-1
IP10
технополимер
в комплект сопротивления подсоединяются
прокладывать кабель последовательного
Ethernet (функциональное соединение)
к классу II, но для заземления
экрана кабеля имеется разъем Faston.
с землей (защитной) или заземлением
WARNING
This appliance must only be installed by service personnel with
suitable technical training and experience and who are aware
of the dangers they may be exposed to in the event of incorrect
configuration (qualified installers).
GENERAL NOTE
Before performing any operations, check that the CloudGate contains:
1. the device itself;
2. for wireless version: an antenna ( Wi-Fi or 2G/4G type);
3. technical documents;
4. terminals kit and two resistors 120Ω for the end of the serial line.
Do not install products in environments with the following
characteristics:
•
relative humidity greater than the value specified in the technical
specifications;
•
strong vibrations or knocks;
•
exposure to aggressive and polluting atmospheres (e.g.: sulphur and
ammonia fumes, saline mist, smoke) so as to avoid corrosion and/or
oxidation;
•
strong magnetic and/or radio frequency interference (therefore avoid
installing the units near transmitting antennae);
•
exposure to direct sunlight and to the elements in general;
•
large and rapid fluctuations in the room temperature;
•
environments where explosives or mixes of flammable gases are
present.
Installation warnings for Radio models
•
Before installing the product make sure the area is sufficiently
covered by a 2G/4G - Wi-Fi signal, if the model to be used includes
radio connectivity;
•
locate the antenna outside metal hardware.
TECHNICAL SPECIFICATIONS
Power supply from G to G0: 24 Vac +10%/-15% 50/60 Hz, 24 Vdc
+5% /-5%
Input power 9W Max
Operating conditions -40T60 °C, 90% U.R. non-condensing
Storage conditions -40T70 °C, 90% U.R. non-condensing
Serial Ports 1 RS485 Master opto-isolated- 1 RS485 Master
non opto-isolated
Battery (internal) Lithium "button" type,
rechargeable
Certification requirements
RED: EN 301 489-1
EN 301 489-17 Ver. 3.1.1 - EN 300 328 Ver. 2.1.1
- WIFI
EN 301 489-52 Ver. 1.1.0 - EN 301 511 Ver. 12.5.1 -
- 2G/4G
EN 301 908-1 Ver. 11.1.1
FCC: FCC Part 15 Subpart B, ICES003
FCC Part 15.31 (k) - ANSI C95.1. MPE - RSS-102. MPE
- WIFI+2G/4G
Safety: 60950; 62368
ANATEL This equipment is not entitled to protection against
harmful interference and may not cause interference in
duly authorized systems.
Dimensions 4 DIN module = 70x110x60 mm
Pollution degree 2 according to EN60950-1 / EN62368-1
Index of protection IP10
Case material tecnopolymer
Do not open the device when powered.
Power supply
•
Power supply to the product must only be connected between G
and G0
•
Maximum length =5 m.
•
If AC powered, use a dedicated safety transformer rated in Class 2
24Vac, 20...30VA,
protected against short-circuits and overload
.
secondary must be earthed connected
•
If direct current powered use PGTA00TRX0 power supply, 100/230Vac-
24Vdc (10W ±2% 1 DIN-module, Minimum Temperature = -25°C).
Connect the positive pole to G and negative pole to G0.
CAUTION: use separate cables for serial connections and power
supply.
COMMUNICATION LINES
RS485 communication lines
The maximum length must not be over 1000m, via AWG24 shielded
cable for lines max 100m, AWG22 for lines max 500m, AWG20 for lines
max 1000m lenght, with screen connection to earth and not to GND.
The 120Ω terminal resistors, 1/4W into the first and the last devices of
the network, must be connected even if the lenght exceeds 100 meters.
The resistors, included in the product, are to be connected between the
serial + and - terminals:
•
observe the polarity (+.-,GND);
к •
do not make branches in the line or star connections;
•
avoid laying the line near power cables.
To improve immunity of the controller to electromagnetic disturbance,
the serial connection cable must be twisted pair shielded, twisted two-
or three-wire depending on the insulation of the serial connection.
The following rule applies:
•
if the serial port is insulated (functionally) from the power supply, a
third wire is required in the serial cable to act as a common reference
for the controllers;
•
if the serial port is not optically-isolated and the common reference is
already present, the third wire is not needed.
RJ45 Ethernet Linee
Use shielded cables 100 m Cat.5e SFTP. To connect earth
the screen ethernet cable (functional connection), use a
female Faston 6,3mm, as indicated inthe figure.
The product is class II classified, but there is a faston for the earth
connection (functional) shiel cable. The connection could be directed
to earth (protection) or, earth (functional) separated by dangerous
voltages from to other external power supplies.
BR2032, 3 Vdc, NON
,
without
