Inhaltsverzeichnis
1 Technische Daten
2 Lieferumfang
3 Produkthaftung/Garantie
4 Werkzeuge (Sonderzubehör)
5 Bohrfutter (Sonderzubehör)
6 Einsatzbereich/Verwendungszweck
7 Erstmontage
1 Technische Daten
Tischgröße
x-Hub (Quer)
z-Einstellung (Höhe)
y-Hub (Tiefe)
Spannbereich/Bohrfutter
Nennweite des Absaugstutzen :
2 Lieferumfang
- Montagezubehör
- Spannarm
- Hilfsanschläge
- Betriebsanleitung
3 Produkthaftung/Garantie
Nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung der Firma metabo.
Jeder Maschine und dem Maschinenzubehör ist eine Garantiekarte beigefügt.
Bitte melden Sie sich mit Garantieansprüchen bei Ihrem Fachhändler.
Garantiearbeiten werden grundsätzlich durch uns oder von uns autorisierten Servicestellen durchgeführt.
Außerhalb der Garantiezeit können Sie Reparaturen durch entsprechende Fachfirmen ausführen lassen.
Bitte Reparaturrechnungen verwahren!
4 Werkzeuge (Sonderzubehör)
Langloch-Bohrer
Langloch-Bohrer
Langloch-Bohrer
Langloch-Bohrer
Langloch-Bohrer
5

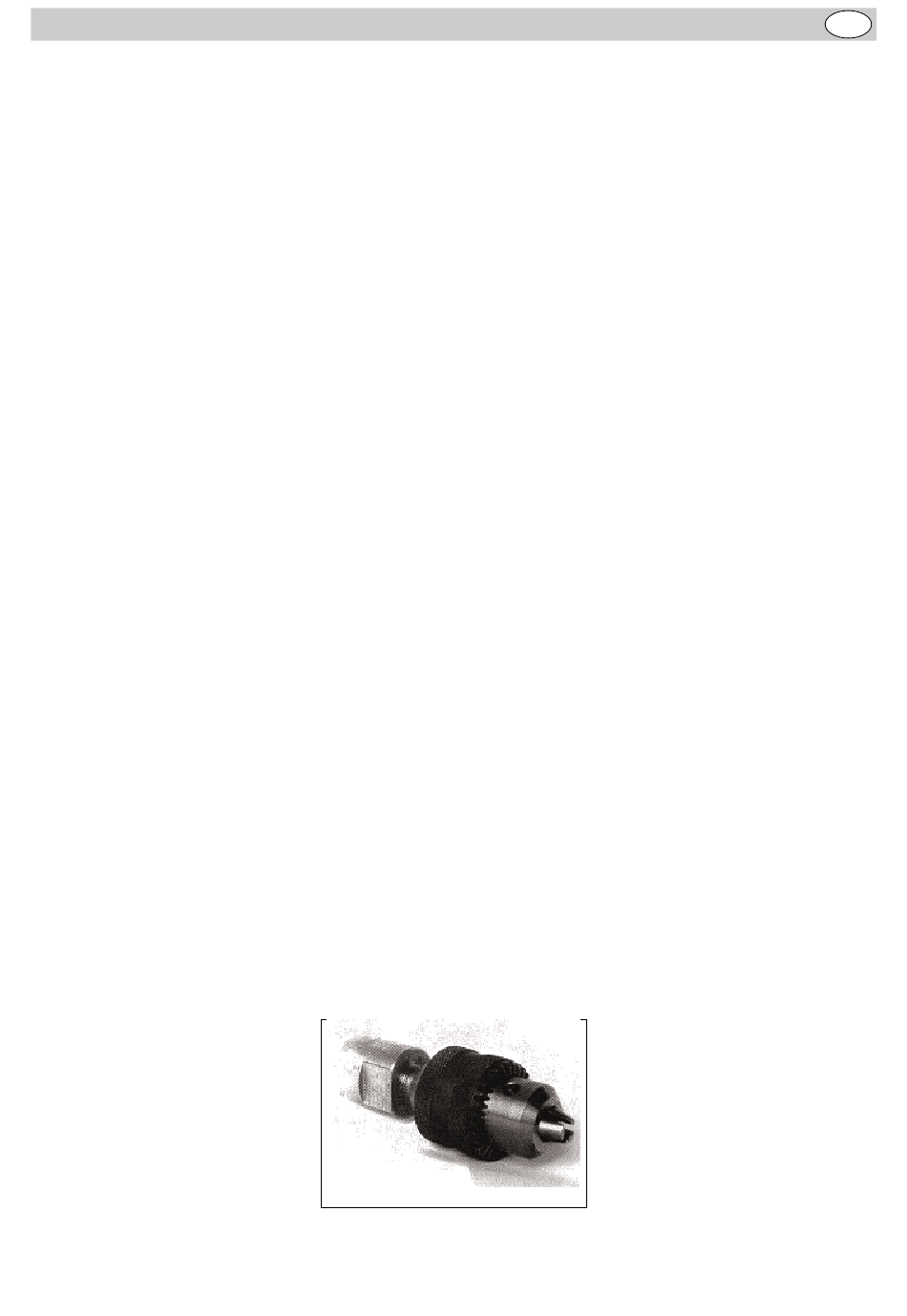

Bohrfutter (Sonderzubehör)

3-Backen-Bohrfutter
Spannbereich Ø 3-16 mm
Bestell-Nr. 091 101 5137
6 Einsatzbereich/Verwendungszweck
Die Langlochbohreinrichtung ist zum Anbau an den metabo Abricht- und Dickenhobelmaschinen HC 314 - HC 320/
410 vorgesehen. Sie dient zum Bohren von Rund- oder Langlöchern in Holzwerkstoffen.
: 400x190 mm
: 200 mm
: 120 mm
: 120 mm
: Ø 3-16 mm
Ø100 mm
Durchmesser Schaft Ø
8 mm 16 mm
10 mm 16 mm
12 mm 16 mm
14 mm 16 mm
16 mm 16 mm
8 Bedienungselemente
9 Sicherheitshinweise
10 Werkstückabmessungen
11 Späneabsaugung
12 Arbeitshinweise
13 Pflege und Wartung
14 Ersatzteilliste
Best.-Nr.
091 101 4394
091 101 4408
091 101 4416
091 101 4424
091 101 4440
D
