合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
电话: 0755-29609320(8062)
传真: 0755-25723423
GODOX Photo Equipment Co.,Ltd.
Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
www.godox.com
Made in China
705-LUXCAD-00
邮箱: godox@godox.com
Fax: +86-755-25723423

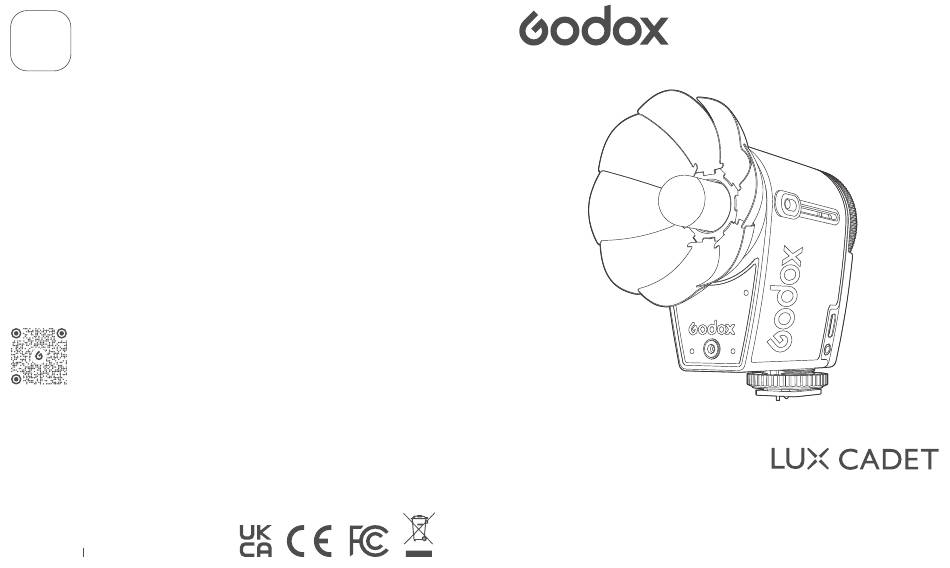

复古闪光灯
Retro Camera Flash
使用手册
Instruction Manual
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Godox LUX CADET
Summary of Contents for Godox LUX CADET
- Page 1 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co.,Ltd. Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District, 复古闪光灯 Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 Retro Camera Flash E-mail: godox@godox.com www.godox.com...
- Page 2 重要安全提示 须始终保持至少 1 米。 请勿使用未经本公司认可的配件， 以免造成火灾、 触电或人身伤害。 本产品属于专业摄影设备， 需 要专业人员操作使用。 清洁设备时， 请用干燥软布轻轻擦拭， 不可使用湿布， 否则可能会损坏设备。 使用时必须遵守以下基本安全预防措施： 本使用说明基于严格测试制定， 设计和规格变更恕不另行通知。 您可登录我们官 使用前必须拆除产品上的所有运输保护材料和包装。 方网站查看最新电子版使用说明， 了解产品最新资讯。 使用本产品前， 请仔细阅读并完全理解产品说明书， 严格按照说明书中的安全提示 产品内置锂电池， 必须使用专用充电器充电， 并按正确操作说明， 在规定电压和温 操作。 否则， 可能导致死亡、 严重伤害、 产品损坏或其他财产损失的安全隐患。 度范围内使用。 本产品为专业灯具， 儿童禁止使用。 儿童接近时， 成人必须密切监督， 防止儿童碰撞 本设备整机的保修期为一年。 消耗品 （如电池） 、适配器、电源线等配件不在保修范 灯具或私自使用灯具，...
- Page 3 前 言 部件名称 感谢您购买神牛闪光灯 Lux Cadet。 Lux Cadet， 外形复古， 小巧便携， 仅重 171g；支持自动闪光输出 / 手动闪光输出；内 置 3.7V 1700mAh 锂电池 ；能在 ISO100 时提供 GN10 闪光指数；值得一说，灯体反 光罩与灯管采用一体设计， 节约空间的同时极具造型魅力；兼容各类相机。 查找表转盘 功率转盘 警 告 请保持产品干燥。 请勿将闪光灯头正对人眼闪光 ( 特别是婴儿的眼睛 )，否则可能会在短时间内造成 OFF/S1/ 视力障碍。 试闪按钮 / S2 拨纽 回电指示灯 请勿在化学品、 可燃性气体或其他特殊物质附近使用闪光灯， 这些物质在特殊情况 下可能对闪光灯发出的瞬间强光敏感，有可能导致火灾或电磁干扰。...
- Page 4 功率转盘/查找表转盘数字含义 反光罩 感光度值 1600 闪光功率档位 Full 1/16 1/32 1/64 灯管 伸缩推钮 最佳拍摄距离 (m) 回电指示灯说明 将 OFF/M/A 拨轮拨至 M 手动闪光模式或 A 自动闪光模式： 1. 当回电指示灯呈现常亮红色状态， 表示正在回电； USB-C 充电口 2. 当回电指示灯呈现常亮绿色状态， 表示回电结束； 自动测光器 SYNC 同步孔 3. 当回电指示灯呈现均匀闪烁红色状态， 表示电池处于低电量， 这种情况下， 请及时充电； 4. 当回电指示灯呈现急凑闪烁状态， 表示该灯处于高温报警状态； 5.
- Page 5 物料清单 感光度为 100 距离为 1m 引闪线 ×1 收纳袋 ×1 复古闪光灯 ×1 USB-C 充电线 ×1 说明书 ×1 3. 最后看光圈对准的功率值 （假设相机光圈为 f10） ， 获取到闪光灯所需功率数据， 根据 上述假设， 图中可知此时闪光灯所需功率为全功率 Full(1)。 转动功率转盘， 使箭头对准 所需功率， 即可调好所需功率。 开机/关机 将 OFF/M/A 拨轮拨至 M 手动闪光模式或 A 自动闪光模式， 即可开机。 将 OFF/M/A 拨 轮拨至...
- Page 6 实用表 使用A自动闪光模式 将 OFF/M/A 拨轮拨至 A 自动闪光模式。 光圈 GN 值 距离 (m) 注：在 A 自动闪光模式下， 默认相机感光度 ISO 100 和光圈 f2.8。 14.2 28.3 14.2 14.1 实用表 感光度 1600 光圈 使用范围 最远 4 米 注：使用过长镜头可能会影响 A 模式光输出。 光控模式 S1 光控单位设置 在 M 手动闪光模式下 , 可以使用 S1 功能；将 0FF/S1/S2 拨纽推至 S1，闪光灯可作为 感光度...
-
Page 7: Important Safety Instructions
规格参数 Important Safety Instructions This product is a professional photographic equipment, to be operated by profes- 型号 Lux Cadet sional personnel only. 闪光指数 （1/1档位） GN10 （ ISO100， 以米为单位） The following basic safety precautions must be followed when using this product: 锂电池 3.7V 1700mAh All transport protective materials and packaging on the product must be removed 输入参数... - Page 8 Thank you for purchasing! other liquids. It should be installed in a ventilated and dry location and avoid Retro camera flash Lux Cadet comes with a vintage style and compact structure, using in rainy, humid, dusty, or overheated environments. Do not place items combines the following prominent features: only 171g weight, auto/manual flash above the device or allow liquids to flow into it to prevent danger.
-
Page 9: Name Of Parts
Name of Parts Reflector Flash Retractable Tube Button Meter Panel Power Adjust Dial USB-C Charging Port Test Auto Light OFF/S1/S2 SYNC Hole Button/Recycle Receptor Button Indicator OFF/M/A Dial (power off/manual flash/auto flash) Lock Ring Power Adjusting Instruction Hotshoe Power Adjust Dial Meter Panel Optical Sensor Power adjust dial is rotatable in 7 steps，... -
Page 10: What's Inside
Power adjust dial/Meter panel Settings Instruction Switch the OFF/M/A dial to OFF mode then short press the recycle indicator once. ISO Values 1600 The recycle indicator turns to green and blinks four times, it means 75%-100% Flash Power battery level. Full 1/16 1/32... - Page 11 M Manual Flash Mode 1. Turn the OFF/M/A dial to M manual flash mode. The arrow aimed at the power value. 2. According to the ISO value (assuming the ISO value is 100) of the camera, find the ISO value 100 on the power adjust dial. Then turn the meter panel to make the distance value aimed at the ISO value 100 according to the current shooting distance (assuming the distance is 1m).
- Page 12 Optical Control Mode 1600 Flash Power S1 optical control 14.1 28.3 The S1 optical control function is available in M manual flash mode. Push the 14.1 28.3 0FF/S1/S2 button to S1, the flash can function as an optical S1 secondary flash. 14.1 With this function, the flash will fire synchronously when the main flash fires, the 14.1...
-
Page 13: Technical Data
Technical Data Declaration of Conformity: GODOX Photo Equipment Co,Ltd. hereby declares that the This equipment are in Lux Cadet Model compliance with the essential requirements and other relevant provisions of EU GN （1/1 step） GN10 （ISO100, in meters） Directive 2014/35/EU、 2014/30/EU. They are allowed to be used in all EU member states. ... - Page 14 产品保修 如何获得保修服务 您可直接与产品销售商或授权服务机构联系， 也可拨打神牛产品售后服务电话， 与我们联系， 由 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 我们的服务人员为您安排服务。 申请保修时， 您应提供有效的保修卡作为保修凭证， 方可获得 谢谢！ 保修。 如您不能提供有效的保修卡， 则在我们确认产品或部件属于保修范围的情况下， 也可以为 您提供保修， 但这不作为我们的义务。 产品信息 产品条码 型号 不适用保修的情况 用户信息 姓名 联系电话 如产品存在下列情况， 本文件项下的保证和服务将不适用: ①产品或部件超过相应保修期； ②错 误或不适当使用、 维护或 保管导致的故障或损坏， 如： 不当搬运； 非按产品合理预期用途使用； 通信地址 不当插拨外接设备； 跌落或外力挤压； 接触或暴露于不适当温度、 溶剂、 酸碱、 水浸或潮湿环 境；...
-
Page 15: Warranty
If maintenance service is needed, you can directly contact the product distributor or Information authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid Address warranty card. - Page 16 Customer sends the Parts product to designated site Electrical parts e.g.battery Customer sends the charger, etc. product to designated site Other Flash tube, modeling lamp, Without warranty Items shell, lamp cover, locking device, package, etc. Godox After-sale Service Call +86-755-29609320(8062)
