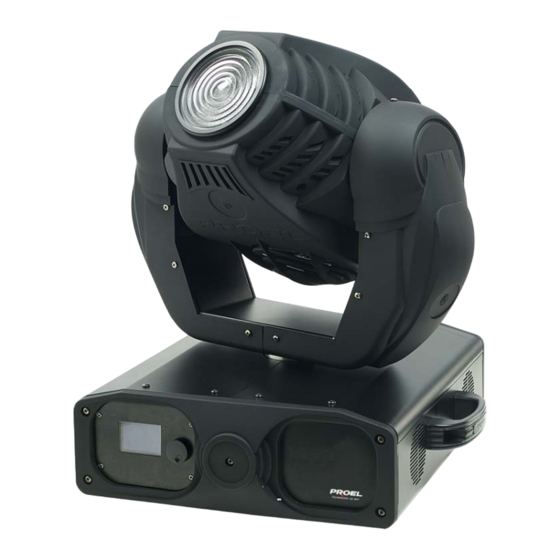

- Page 1 BLACKMOON 575 WASH PLML575CNXP...
-
Page 2: Table Of Contents
INDICE NORME DI SICUREZZA....................3 ALIMENTAZIONE ......................4 MONTAGGIO IN SOSPENSIONE.................. 4 CONNESSIONE CON UNA LINEA DMX ..............5 MESSA IN FUNZIONE...................... 6 IMPOSTAZIONI DEL MENU................... 6 MANUTENZIONE......................10 DATI TECNICI........................10 TABLE OF CONTENTS MAIN GUIDELINES......................11 AC POWER........................12 OVEREAD MOUNTING ....................12 DMX 512 CONNECTION ....................13 OPERATION........................14 MENU SETTINGS ......................14... -
Page 3: Norme Di Sicurezza
Si prega di contattare un distributore PROEL per ricevere assistenza per qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale. -
Page 4: Alimentazione
ALIMENTAZIONE Prima dell’attivazione assicurarsi che le impostazioni di fabbrica relative a tensione e frequenza siano conformi alla rete locale. Collegare sempre l’apparecchiatura a terra elettricamente. Usare esclusivamente fonti di alimentazione AC conformi alle normative locali ed alle convenzioni elettriche e che siano dotate delle protezioni contro sovraccarico e contro difetti nel sistema di messa a terra. -
Page 5: Connessione Con Una Linea Dmx
CONNESSIONE CON UNA LINEA DMX Proiettore 3 Proiettore 2 Proiettore 1 Indirizzo 25 Indirizzo 13 Indirizzo 1 DMX-512 Controller I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi potrebbero non funzionare correttamente o non funzionare affatto. Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla centralina DMX o per il collegamento tra apparecchi. -
Page 6: Messa In Funzione
MESSA IN FUNZIONE Dopo aver connesso il proiettore alla rete di alimentazione, esso può essere acceso. Ogni proiettore può occupare al massimo 12 canali DMX. Per fare in modo che il segnale di controllo sia correttamente ricevuto da ogni PLML575CNXP, è necessario che ognuno di essi sia indirizzato. Questo può... - Page 7 9. CHANNEL DATA: per impostare manualmente i valori dei canali, quando il proiettore non è connesso ad una linea DMX: 01: Pan 02: Tilt 03: Pan fine 04: Tilt fine 05: Pan/Tilt speed 06: Reset 07: Ruota colori 1 08: Ruota colori 2 09: Velocità...
- Page 8 CANALI DMX (modalità 16 bit) Canale Valore Funzione CH 1 000 – 255 Pan 0° - 540° CH 2 000 – 255 Tilt 0° - 280° CH 3 000 – 255 Pan fine CH 4 000 – 255 Tilt fine CH 5 000 –...
- Page 9 Canale Valore Funzione CH 9 000 – 255 Velocità rotazione ruote colori da max a min 000 – 007 Aperto CH 10 008 – 255 Inserimento filtro temperatura 000 – 015 Nessuna funzione 016 – 047 Otturatore aperto 048 – 095 Strobo da lento a veloce CH 11 096 –...
-
Page 10: Manutenzione
MANUTENZIONE Per mantenere elevata la qualità delle prestazioni del PLML575CNXP, è fondamentale una pulizia regolare degli elementi dell’asse ottico, così come dei fori di aerazione e della ventola di raffreddamento. Importante! Polvere eccessiva, depositi di fumo ed altre scorie riducono le prestazioni e causano surriscaldamento. -
Page 11: Main Guidelines
If you have questions about how to operate the fixture safely, please contact a PROEL distributor for assistance. Refer any service operation not described in this manual to a qualified technician. -
Page 12: Ac Power
AC POWER Before operation ensure that factory setting of voltage and frequency match local power supply. Always ground (earth) the fixture electrically. Use only a source of AC power that complies with local building and electrical codes and has both overload and ground-fault protection. -
Page 13: Dmx 512 Connection
DMX-512 CONNECTION Projector 3 Projector 2 Projector 1 Address 25 Address 13 Address 1 DMX-512 Controller The wires must not come into contact with each other, otherwise the fixtures will not work at all, or not will work properly. Only use only a DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 14: Operation
OPERATION After you connected the effect to the mains, the fixture starts running. During the reset, the motors are trimmed and the device is ready for use afterwards. Each projector occupies maximum 12 channels. To ensure that the control signals are properly directed to each PLML575CNXP, the projector requires addressing. - Page 15 9. CHANNEL DATA: to set manually the values of DMX channels, when the projector is not connected to a DMX line: 01: Pan 02: Tilt 03: Pan fine 04: Tilt fine 05: Pan/Tilt speed 06: Reset 07: Color wheel 1 08: Color wheel 2 09: Speed of color wheel 1 and 2 10: Color temperature 3200K...
- Page 16 DMX CHANNELS (16 bit mode) Channel Value Function CH 1 000 – 255 Pan 0° - 540° CH 2 000 – 255 Tilt 0° - 280° CH 3 000 – 255 Pan fine CH 4 000 – 255 Tilt fine CH 5 000 –...
- Page 17 Channel Value Function CH 9 000 – 255 Speed of color wheel from fast to slow 000 – 007 Open CH 10 008 – 255 Color temperature 000 – 015 No function 016 – 047 Open 048 – 095 Strofe from slow to fast CH 11 096 –...
-
Page 18: Basic Service
BASIC SERVICE Regular cleaning of the elements in the optical path, as well as the air vents, is vital to maintaining the operational quality of the PLML575CNXP. Important! Excessive dust, smoke fluid, and particulate build-up degrades performance and causes overheating and damage to the fixture that is not covered by the warranty. Cleaning the air vents: To maintain adequate cooling, dust must be cleaned from the air vents periodically.
