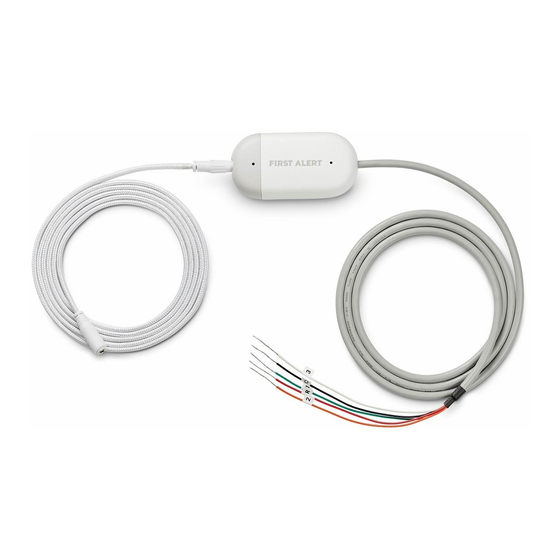

L2 WiFi Water Sensor and Switch
MODEL: TWLD3005-001
TABLE OF CONTENTS
Included in Box ................................................................................................................................................................................
Before Installation ...........................................................................................................................................................................
Download App .................................................................................................................................................................................
Connect to App ...........................................................................................................................................................................
Water Sensor and Switch Diagram ................................................................................................................................................
Placement and Sensing ..................................................................................................................................................................
Wall Mounting ............................................................................................................................................................................
Floor Placement .........................................................................................................................................................................
Optional Cable Sensor ...............................................................................................................................................................
Installation .......................................................................................................................................................................................
Wire Device .................................................................................................................................................................................
L2 controlling a line voltage load. ..................................................................................................................................................
Enter Test Mode .........................................................................................................................................................................
When a Leak is Detected ................................................................................................................................................................
Troubleshooting ..............................................................................................................................................................................
LED Indication .................................................................................................................................................................................
Specifications ..................................................................................................................................................................................

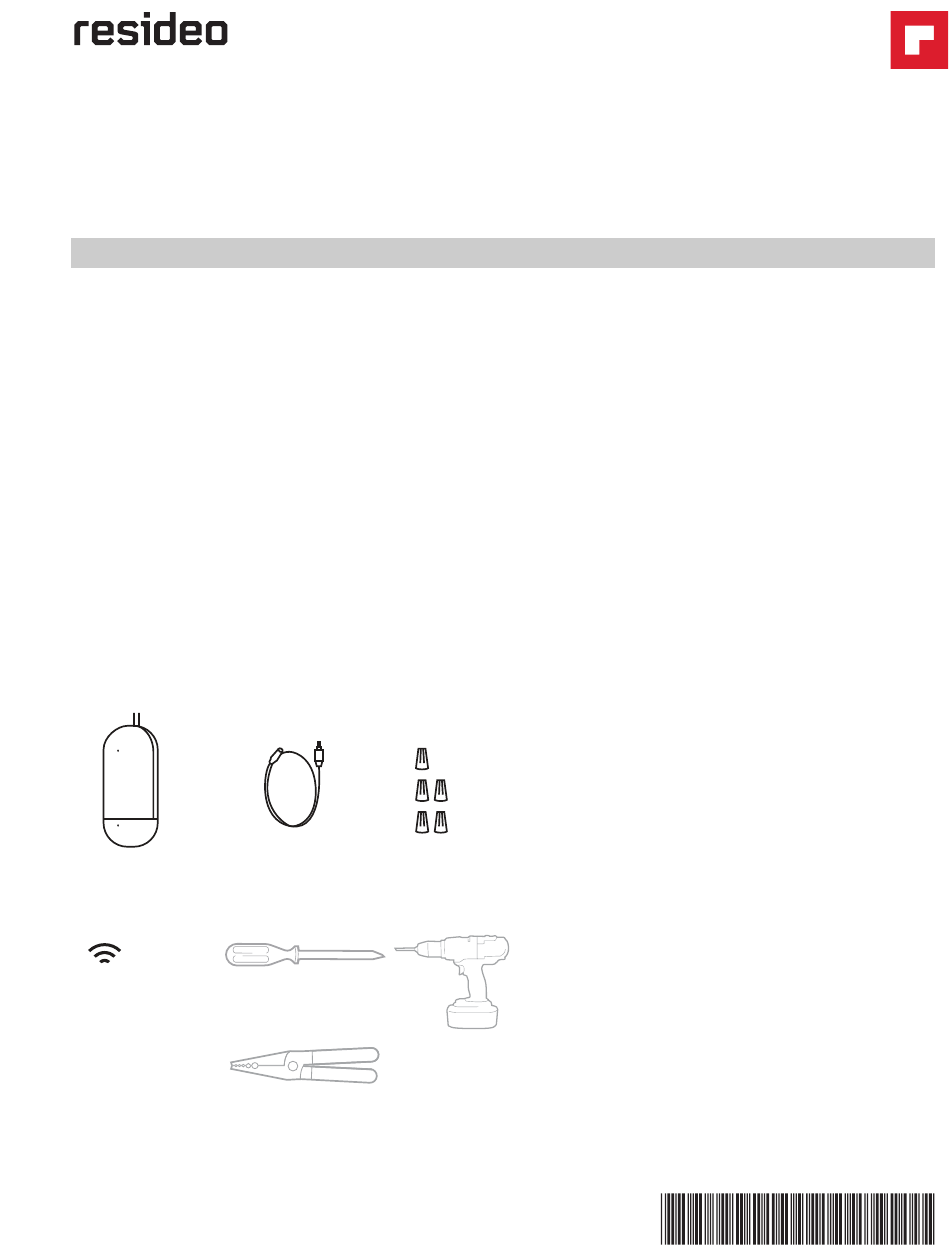

INCLUDED IN BOX
L2 WiFi Water
Sensor and Switch
Tools you will need
Tools you may need
Home Wi-Fi Password
Phillips #2 Screwdriver
Phillips #1 Screwdriver
Flathead 1/8" Screwdriver
Wire Stripper
Wire Nuts (5)
Cable Sensor
Drill
M39147
PRODUCT DATA
1
2
2
2
2
2
2
2
2
3
3
6
6
7
7
8
8
33-00631EFS-02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TWLD3005-001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for resideo TWLD3005-001

  • Page 1 L2 WiFi Water Sensor and Switch MODEL: TWLD3005-001 PRODUCT DATA TABLE OF CONTENTS Included in Box ....................................Before Installation ................................... Download App ....................................Connect to App ................................... Water Sensor and Switch Diagram ..............................Placement and Sensing .................................. Wall Mounting ....................................
  • Page 2 3. Installer must be a trained, experienced service techni- cian. 4. After completing installation, use these instructions to verify the product operation. Download App 1. Download the Resideo app or Resideo Pro app onto your mobile device. M39140 2. Launch the app and sign up for an account.
  • Page 3 L2 WIFI WATER SENSOR AND SWITCH INSTALLATION Wire Device L2 WiFi Water Sensor and Switch can be wired to 24V equipment, so that when water is sensed, the sensor either opens or closes a circuit. Typical applications include preventing HVAC condensation pan overflow, turning on water pump when water is sensed, etc.
  • Page 4 L2 WIFI WATER SENSOR AND SWITCH Orange Green White (not used) Black HVAC The R, C, W, Y, G, etc. wires (not shown) match as normal from EIM to HVAC. The L2 can be wired to any set of S (S1, S2, S3, S4) on EIM. The ISU settings on the thermostat allow you to choose which S terminals are used for water leak or full drain pan alert.
  • Page 5 24 volt transformer The terminal block shown here is used on resideo HE150, HE250, and HE300 humidifiers. The HE300 has a built-in transformer and doesn’t require a transformer power in wires to the humidifier. See humidifier install guide for humidistat wiring and wiring to “equipment.”...
  • Page 6 Line voltage wiring (including ground wire not shown) must meet local code. A 24 vac transformer and relay are needed when controlling a line voltage load with an L2. Resideo offers single-pole and double-pole R8222 relays. Verify switch rating meets load of line voltage device.
  • Page 7 L2 WIFI WATER SENSOR AND SWITCH Device in normal operation with no leak alert Device in test mode Solid LED: Blinking white Switch for orange (nc) and Switch for orange (nc) and Green (com) wires closed. Green (com) wires open. Switch for white (no) and Switch for white (no) and Green...
  • Page 8 This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
  • Page 9: Table Of Contents

    Interruptor y sensor de agua WiFi L2 MODEL: TWLD3005-001 PRODUCT DATA ÍNDICE Contenido de la caja ..................................Antes de la instalación ..................................Descargue la aplicación .................................. Conéctese a la aplicación ................................Diagrama del interruptor y sensor de agua ........................... Colocación y detección ...................................
  • Page 10: Antes De La Instalación

    4. Después de completar la instalación, siga estas instruc- ciones para comprobar el funcionamiento del producto. Descargue la aplicación 1. Descargue la aplicación Resideo o Resideo Pro en su dispositivo móvil. 2. Inicie la aplicación y regístrese M39140 para obtener una cuenta.
  • Page 11: Instalación

    INTERRUPTOR Y SENSOR DE AGUA WIFI L2 INSTALACIÓN Tabla 1. Funciones del cableado Cables Color Descripción Función del cable Dispositivo cableado Rojo Fuente de Suministro del alimentación de dispositivo El interruptor y sensor de agua WiFi L2 se puede conectar a un 24 V equipo de 24 V, de modo que cuando se detecta agua, el Negro...
  • Page 12 INTERRUPTOR Y SENSOR DE AGUA WIFI L2 Naranja Rojo Verde Blanco (no utilizado) Negro HVAC Los cables R, C, W, Y, G, etc. (no se muestran) coinciden normalmente de con los del EIM a HVAC. El L2 puede conectarse a cualquier conjunto de S (S1, S2, S3, S4) en EIM. La ISU Los ajustes en el termostato le permiten elegir qué...
  • Page 13 EEl bloque de terminales que se muestra aquí se utiliza en los humidificadores Resideo HE150, HE250 y HE300. El HE300 tiene un transformador incorporado y no requiere un transformador para cablear el humidificador. Consulte la guía de instalación del humidificador para el cableado del humidistato y el cableado al "equipo"...
  • Page 14: Modo De Prueba

    Se necesita un transformador y un relé de 24 V CA para controlar un voltaje de línea carga con un L2. Resideo ofrece relés R8222 monopolares y bipolares. Verifique que la clasificación del interruptor cumpla con la carga del dispositivo de voltaje de línea.
  • Page 15: Cuando Se Detecta Una Fuga

    INTERRUPTOR Y SENSOR DE AGUA WIFI L2 Dispositivo en funcionamiento normal sin alerta de fuga Dispositivo en modo de prueba LED sólido: Rojo blanco parpadeante Interruptor para cables Naranja (nc) y Switch for Naranja (nc) and Verde (com) cerrado. Verde (com) wires open.
  • Page 16: Indicación Led

    This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
  • Page 17: Contenu De L'emballage

    Capteur et interrupteur d’eau WiFi L2 MODEL: TWLD3005-001 PRODUCT DATA TABLE DES MATIÈRES Contenu de l’emballage .................................. Avant l’installation ................................... Télécharger l’application ................................. Se connecter à l’application ..............................Schéma du capteur d’eau et de l’interrupteur ..........................Placement et détection ...................................
  • Page 18: Avant L'installation

    4. Une fois l’installation terminée, utilisez ces instructions pour vérifier le fonctionnement du produit. Télécharger l’application 1. Téléchargez l'application Resideo ou l'application Resideo Pro sur votre appareil mobile. 2. Lancez l’application et créez un M39140 compte. Sélectionnez le Capteur et interrupteur d’eau WiFi L2 dans...
  • Page 19: Installation

    Remarque : Soyez prudent si vous verrouillez le chauffage dans des endroits où les tuyaux pourraient geler. MFCR39150 Fig. 5. Téléchargez l'application Resideo ou l'application Resideo Pro sur votre appareil mobile. REMARQUE : Si vous souhaitez uniquement verrouiller le compresseur sur les systèmes de refroidissement à un étage, câblez le vert de L2 à...
  • Page 20 CAPTEUR ET INTERRUPTEUR D’EAU WIFI L2 Orange Rouge Vert Blanc (non utilisé) Noir HVAC Les fils R, C, W, Y, G, etc. (non représentés) correspondent à la normale à partir de l'EIM pour le chauffage, la ventilation et la climatisation. Le L2 peut être connecté...
  • Page 21 Noir Blanc (non utilisé) 24 volt transformateur Les Resideo HE100, HE200, HE105 et HE205 ont des fils qui partent du solénoïde comme indiqué dans ce diagramme. Le contrôleur d'humidité H6062 (illustré ici) nécessite 24 volts sur R et C à partir d'un transformateur. Les humidistats mécaniques n'ont pas de bornes R et C.
  • Page 22: Mode De Test

    Un transformateur 24 vac et un relais sont nécessaires pour contrôler une tension de ligne charger avec une L2. Resideo propose des relais R8222 unipolaires et bipolaires. Vérifiez que la valeur nominale de l'interrupteur correspond à la charge du dispositif de tension secteur.
  • Page 23: Lorsqu'une Fuite Est Détectée

    CAPTEUR ET INTERRUPTEUR D’EAU WIFI L2 Appareil en fonctionnement normal sans alerte de fuite Appareil en mode test LED solide : rouge blanc clignotante Interrupteur pour les fils orange (nc) et Recherchez les fils orange (nc) et Vert (com) fermés. Vert (com) ouverts.
  • Page 24: Indication Par Led

    This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
