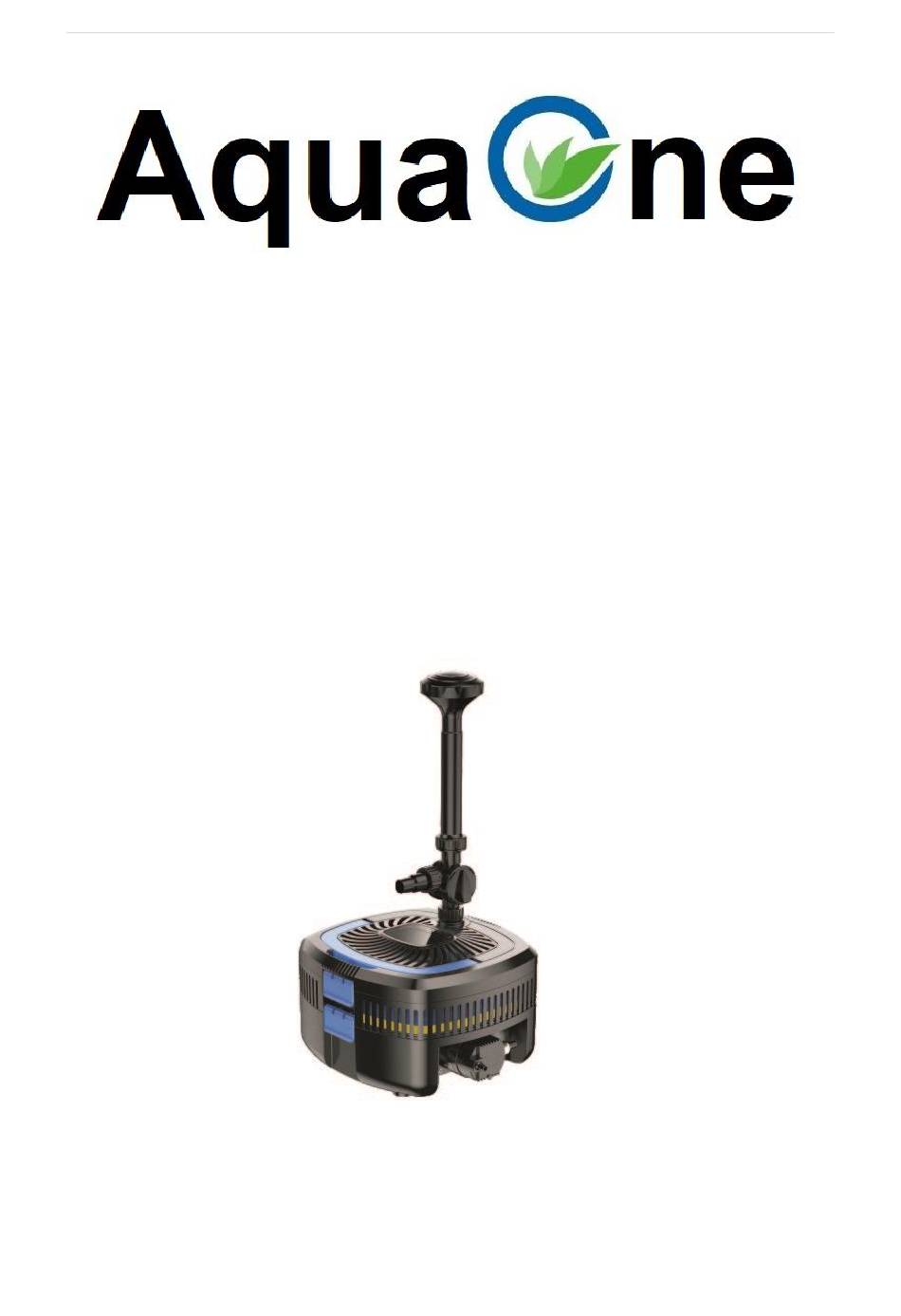

Bedienungsanleitung
UVC Teichfontäne inkl. Filter
CUF-2800/3800/4800/5800
Seiten: 2-6 (DE)
Instruction manual
UV-C Fountain Pump
Pages: 7-12 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All operating instructions also online at: www.aquaristikwelt24.de
By Aquaristikwelt24
www.aquaristikwelt24.de
1 |
e
S e i t
Advertisement
Table of Contents
Related Manuals for AquaOne CUF Series
Summary of Contents for AquaOne CUF Series
- Page 1 Bedienungsanleitung UVC Teichfontäne inkl. Filter CUF-2800/3800/4800/5800 Seiten: 2-6 (DE) Instruction manual UV-C Fountain Pump Pages: 7-12 (EN) Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de All operating instructions also online at: www.aquaristikwelt24.de By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 2 Vielen Dank, dass Sie sich für die AquaOne Teich Fontäne inkl. Filter entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß verwenden. Warnhinweise Kombinationsgerät Teichpumpe UVC-Klärer. Beschädigungen des Gehäuses darf das Gerät nicht betrieben werden, da UV- Strahlung austreten könnte, welche schädlich für Haut und Augen ist.
-
Page 3: Inbetriebnahme Und Wartung
Eigenschaften Filterschwämme, Bio-Filtersystem, UVC-Klärer und Wasserpumpe sind integriert. Der Wasserdurchlauf ist regelbar. Für Gartenteiche, Zuchtbecken, Springbrunnen usw. geeignet Während des Betriebes der Pumpe läuft das Wasser durch das Gehäuse über die Filterschwämme an der UV-Lampe vorbei. So werden schädliche Bakterien und Algen abgetötet Der UVC-Klärer befindet sich im verschlossenen Gehäuse. - Page 4 Zusammenbau Fontänen-Sprühaufsatz Teleskop-Rohr Überwurfmutter T-Stück Dichtung Tülle Überwurfmutter UV-Kontrollfenster Obere Filterabdeckung Verbindungsstück Grober Filterschwamm Feiner Filterschwamm Mittlere Filterabdeckung O-Ring 1 Verbindungsbogen Filtermaterial Unteres Filtergehäuse Motor Teilabdeckung 1 Teilabdeckung 2 UVC-Gehäuse Schrauben Quarzglas O-Ring 2 Quarzglas-Hülse UV-Lampe Vorschaltgerät By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
-
Page 5: Problemlösungen
Austausch der UV-Lampe Öffnen Sie den Clip am Vorschaltgerät und ziehen Sie die UV-Lampe vorsichtig aus dem Gehäuse. Entnehmen Sie die alte Lampe und setzen Sie die neue Lampe ein. Sie können die Funktion der Lampe und des Vorschaltgerätes prüfen, indem Sie die Metalllasche unterhalb der Lampenfassung eindrücken. -
Page 6: Technische Daten
Technische Daten Modell CUF 2800 CUV 3800 Spannung AC220-240 V/50Hz Stromverbrauch 30 W 35 W UVC-Klärer 11 W 11 W Max. Durchflussleistung 3000 l/h 3600 l/h Max. Förderhöhe (Pumpe) 2,0 m 2,8 m Anschlüsse ¾“ - 1“ ¾“ - 1“ Kabellänge 10 m 10 m... - Page 7 Thank you for purchasing an AquaOne CUF Series uv fountain pump. Read the user manual carefully before use to ensure you use the device properly. Warning Please read the operating instructions and familiarize yourself with the equipment before placing it in service. Correct and safe use of the system requires strict compliance with the safety instructions.
- Page 8 When the pump have any unusual noise, please unplug to check the reason. When know the frost is coming, please move away UV-C filter to avoid frost crack. The dirtiness on the quartz glass tube will influence the effect of the equipment, please clean the quartz glass tube in time.
-
Page 9: Technical Parameter
Technical parameter Model CUF 2800 CUV 3800 Voltage AC220-240 V/50Hz Power 30 W 35 W UVC-Power 11 W 11 W Output 3000 l/h 3600 l/h H-max 2,0 m 2,8 m Hose Adapter ¾“ - 1“ ¾“ - 1“ Cable Length 10 m 10 m Dimensions LxBxH (mm) -
Page 10: Part List
Part List Nozzle Flexible Tube T-joint Gasket Outlet Outlet Nut UV observation window Upper filter cover Connection thread Coarse sponge Fine sponge Middle filter cover O-Ring 1 Curved joint Filter material Lower filter cover Motor Partition 1 Partition 2 UV light shell body Screw Quartz glass tube O-Ring 2... -
Page 11: Installation
Installation and Maintenance Please switched off the electrical power when you clean the inside or change the UV- C lamp. When clean the inside or change the UV-C lamp, please take below part list as your reference. Installation After assembling the fountain parts according to the structure diagram, adjust the extension tube to the appropriate height and immerse the equipment und er the water. -
Page 12: Troubleshooting
Trouble Shooting Trouble Reason Solution Water pump not work •No power •Plug in •Burn •Change water pump •Impeller block •Clean the blocks Water pump noisy • Something blocked in the •Open the water pump and impeller room clean the blocks •Rotor or shaft wear and tear •Change the rotor or shaft Water pump lack of water...
