Bedienungsanleitung
CTP-Serie Eco Pumpe
Seiten: 2-8 (DE)
Instruction manual
CTP series eco pump
Sites: 9-15 (EN)
Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de
All operating instructions also online at: www.aquaristikwelt24.de
By Aquaristikwelt24
www.aquaristikwelt24.de
1 |
e
S e i t
Advertisement
Related Manuals for AquaOne CTP Series
Summary of Contents for AquaOne CTP Series

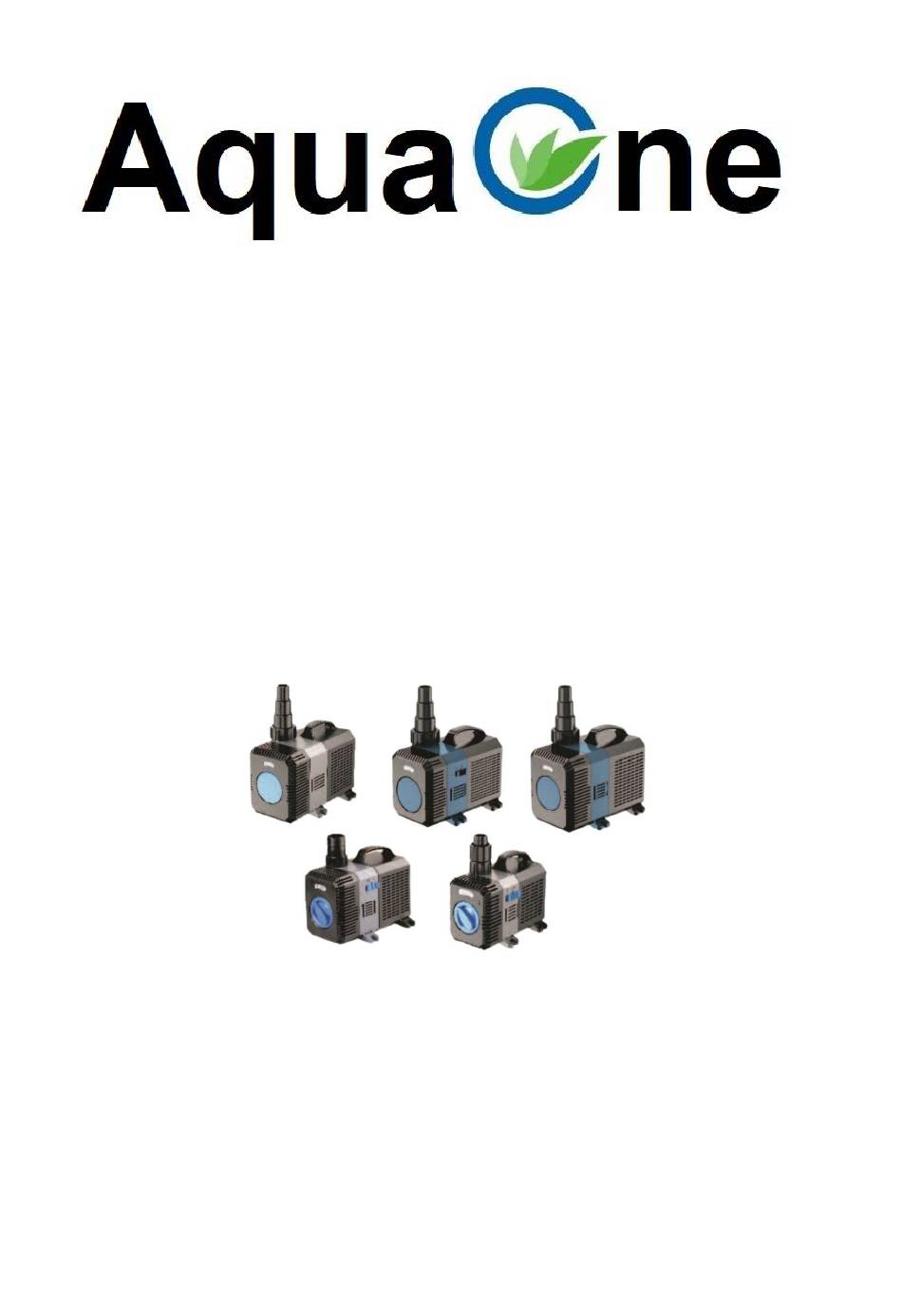

- Page 1 Bedienungsanleitung CTP-Serie Eco Pumpe Seiten: 2-8 (DE) Instruction manual CTP series eco pump Sites: 9-15 (EN) Alle Bedienungsanleitungen auch online unter: www.aquaristikwelt24.de All operating instructions also online at: www.aquaristikwelt24.de By Aquaristikwelt24 www.aquaristikwelt24.de S e i t...
- Page 2 Vielen Dank, dass Sie sich für eine AquaOne Eco Aquarium -Teichpumpe der CTP Serie entschieden haben. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch, um sicherzustellen, dass Sie das Gerät ordnungsgemäß verwenden. Garantie Die Garantiezeit beträgt 2 Jahre, gültig ab Rechnungsdatum. Die Verschleißteile fallen nicht unter die Gewährleistung.
- Page 3 Niemals Installationen, Adapter, Verlängerungskabel oder Verbindungskabel ohne Erdkontakt verwenden. 5. Stellen Sie sicher, dass die Pumpe über einen Fehlerstromschutzschalter (FI oder RCD) mit einem gemessenen Fehlerstrom von nicht mehr als 30 mA versorgt wird. 6. Elektroinstallationen an Gartenteichen müssen den internationalen und nationalen Installationsrichtlinien entsprechen.
- Page 4 Wichtiger Hinweis: Betreiben Sie die Pumpe niemals ohne Filterkorb. Der Filterkorb schützt die Pumpe vor grobem Schmutz, der zum Verstopfen der Pumpe führen kann. Betreiben Sie die Pumpe niemals ohne Wasser (Trockenlauf). Das Pumpenlager wird zerstört. Zusätzliche Installationsanweisungen: Unsere angegebenen Leistungen werden immer...
- Page 5 Anweisungen 1. Passen Sie die Durchflussmenge in die durch den Pfeil angegebene Richtung an. 2. Drehen Sie den Filterkorb in Pfeilrichtung und nehmen Sie ihn dann heraus. 3. Stellen Sie den blauen Schalter auf OPEN, dann können Sie das Pumpengehäuse öffnen, ansonsten ist das Pumpengehäuse verriegelt. 4.
- Page 6 Zusammenbau Technische Daten Modelle Volt Watt Ausgang Anschlüsse Kabel Länge ¾“- 1“-1 ¼“ CTP-2800 2.0m 3000 L/h ¾“- 1“-1 ¼“ CTP-3800 2.8m 3600 L/h ¾“- 1“-1 ¼“ CTP-4800 4.0m 4500 L/h ¾“- 1“-1 ¼“ CTP-5800 4.8m 5200 L/h ¾“- 1“-1 ¼“ CTP-5000 3.3m 5000 L/h...
- Page 7 Fehlerbehebung Fehlfunktion Mögliche Ursachen Vorschlag Keine Energie Einstecken Pumpe lässt sich nicht Verbrannt Pumpe wechseln einschalten Rotor ist blockiert Blockaden beseitigen Laufen ohne Wasser Wasser hinzufügen und dann wieder einstecken Filterkorb ist verstopft ...
- Page 8 Vorschriften zur Entsorgung Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE, 2012/19/EU) wurde mit dem Elektro-Gesetz umgesetzt. Alle von der WEEE betroffenen AquaOne Elektro-Geräte, sind Symbol einer durchgestrichenen Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf.
- Page 9 Please read the operating instructions and familiarize yourself with the device before placing it in service. Correct and sale use of the system requires strict compliance with the safety instructions. For safety reasons children and young people under 16 years of age, as weil as people that cannot recognize potential hazards, or people that are not familiar with these instructions, may not use this device.
- Page 10 Safety instructions 1. For your own safety, please contact an electrical specialist in case of questions and problems. 2. Before reaching in the water, always unplug all power cords of devices in the water. 3. Plug in the pump only to a power receptacle with ground contact. This type of outlet must have been set up according to the respective national directives(VDE, EN--·IEC etc.) lnsure that the PE conductor extends all the way to the pump.
- Page 11 Placing in service 1. Read and familiarize yourself with the safety instructions before placing in service. 2. Compare the line voltage (V) and frequency (HZ) of your electrical circuit with the data on the model plate. These data must agree. 3.
- Page 12 Instructions Note: There are differences in different types of products. The shown is take CTP-2800 as an example. 1. Adjust the flow rate in the direction as indicated by the arrow. 2. Turn the filter basket in the direction as indicated by the arrow, then take it out.
- Page 13 Part list By Aquaristikwelt24 www.aquaristikwelt24.de 13 | S e i t...
- Page 14 Technical Parameters Model Voltage Powe Output Hose adapter Cable length ¾“- 1“-1 ¼“ CTP-2800 2.0m 3000 L/h ¾“- 1“-1 ¼“ CTP-3800 2.8m 3600 L/h ¾“- 1“-1 ¼“ CTP-4800 4.0m 4500 L/h ¾“- 1“-1 ¼“ CTP-5800 4.8m 5200 L/h ¾“- 1“-1 ¼“ CTP-5000 3.3m 5000 L/h...
-
Page 15: Troubleshooting
2012/19/EU) of the EU was implemented in the German law related to electrical and electronic equipment and appliances. All AquaOne electric devices that fall under the WEEE directive are labelled with the symbol of a crossed- out wheeled rubbish bin. This symbol indicates that this electric device must not be disposed of with the domestic waste.
