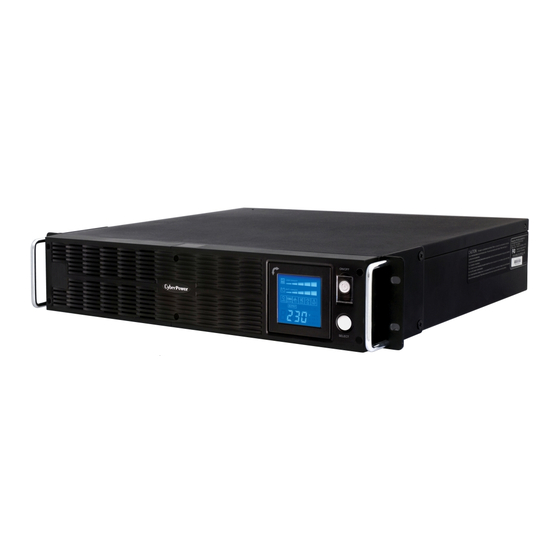

User's Manual
Professional Rack Mount LCD Series
PR3000ELCDRT2U
K01-0000433-01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PR3000ELCDRT2U and is the answer not in the manual?

Questions and answers

Related Manuals for CyberPower PR3000ELCDRT2U

Summary of Contents for CyberPower PR3000ELCDRT2U

  • Page 1 User’s Manual Professional Rack Mount LCD Series PR3000ELCDRT2U K01-0000433-01...

  • Page 2: Important Safety Instructions

    CAUTION! DO NOT INSTALL THE UPS WHERE IT WOULD BE EXPOSED TO DIRECT SUNLIGHT OR NEAR A STRONG HEAT SOURCE! CAUTION! DO NOT BLOCK OFF VENTILATION OPENINGS AROUND THE HOUSING! CAUTION! DO NOT CONNECT DOMESTIC APPLIANCES SUCH AS HAIR DRYERS TO UPS OUTPUT SOCKETS. Copyright © 2016 CyberPower Systems, Inc.

  • Page 3: Installing Your Ups System

    (9) Serial Interface Cable (DB-9) x 1; (10) Power cord x 6 AUTOMATIC VOLTAGE REGULATOR(AVR) The PR3000ELCDRT2U can stabiliz the consistent utility power. The utility power may be damaging to important data and hardware, but Automatic Voltage Regulation helps the computer not experience dangerous voltage levels.
  • Page 4 UPS unit. OPTION 1: USER SUPPLIED NORMALLY OPEN SWITCH OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH (RECOMMENDED) 3-4 JUMPER N.O.EPO SWITCH RJ11 N.C.EPO SWITCH PLUG NO CONNECTION NO CONNECTION Copyright © 2016 CyberPower Systems, Inc.

  • Page 5: Basic Operation

    Connect the AC Power cord to a properly wired and grounded outlet. 7. Output Circuit Breaker The circuit breaker serves to provide output overload and fault protection. 8. Input Circuit Breaker The circuit breaker serves to provide input overload and fault protection. Copyright © 2016 CyberPower Systems, Inc.

  • Page 6: Battery Replacement

    Servicing the batteries should only be performed by professionals. Please Contact your dealer. Make a note for the replacement battery pack number, (RBP0040), regarding PR3000ELCDRT2U model. CAUTION! Use only the specified type of battery: BB/HR9-12 for PR3000ELCDRT2U. Contact your dealer for replacement batteries.
  • Page 7 12 hours to ensure the UPS performs expected runtime. REMINDER! The used batteries are hazardous wastes and must be disposed through recycling. Most retailers that sell lead-acid batteries collect used batteries for recycling, as required by the local regulations. Copyright © 2016 CyberPower Systems, Inc.
  • Page 8 10. BATT. CAPACITY: BATT. CAPACITY is shown as a bar chart; each segment indicates approximately a 20% of battery capacity. 11. LOAD CAPACITY: Load CAPACITY is shown as a bar chart; each segment indicates approximately a 20% of load capacity. Copyright © 2016 CyberPower Systems, Inc.
  • Page 9 Step 3: Press and hold the display-toggle for 4 seconds. When the icons blink, the value of each item is changed by slightly pressing the toggle. Step 4: To save the value and return to general mode, press and hold the toggle for 4 seconds. Copyright © 2016 CyberPower Systems, Inc.
  • Page 10 Battery or AVR Mode. Under this condition Green Power UPS™ and a traditional UPS would operate about the same. On average utility power operates 88% of the time and the CyberPower GreenPower Technology will work in its money/ energy saving Bypass Mode.

  • Page 11: Technical Specifications

    Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 Edition Software Management Self -Test Manual Self-Test Auto-Charger /Auto-Restart COM Interface True RS232 x 1+ Contact Closure x 1 Built- in USB interface SNMP/HTTP Optional Networking Copyright © 2016 CyberPower Systems, Inc.

  • Page 12: Troubleshooting

    Software. with the unit. For more information, contact us at: CyberPower Systems, Inc Website: www.cyberpower.com Entire contents copyright ©2016 CyberPower Systems, Inc. All rights reserved. Reproduction in whole or in ® ® part without permission is prohibited. PowerPanel and PowerPanel Plus are trademarks of CyberPower Systems (USA) Inc.
  • Page 13 Manual de usuario Professional Rack Mount LCD Series PR3000ELCDRT2U...

  • Page 14: Instrucciones Importantes De Seguridad

    La condensación del acuario podría entrar en contacto con los contactos eléctricos metálicos del SAI y provocar un cortocircuito en la máquina. Copyright © 2016 CyberPower Systems, Inc.
  • Page 15 6 REGULADOR AUTOMÁTICO DE VOLTAJE (AVR) El equipo PR3000ELCDRT2U puede estabilizar el nivel de voltaje de la red eléctrica. El voltaje de la red eléctrica podría resultar perjudicial para los datos y el hardware de carácter crítico. Sin embargo, el regulador automático de voltaje evita que lleguen al equipo los niveles peligrosos de voltaje.
  • Page 16 SAI. OPTION 1: USER SUPPLIED NORMALLY OPEN SWITCH OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH (RECOMMENDED) 3-4 JUMPER N.O.EPO SWITCH RJ11 N.C.EPO SWITCH PLUG NO CONNECTION NO CONNECTION Copyright © 2016 CyberPower Systems, Inc.

  • Page 17: Funcionamiento Básico

    7. Interruptor de circuito de salida El interruptor de circuito ofrece protección frente a sobrecargas de salida y averías. 8. Interruptor de circuito de entrada El interruptor de circuito ofrece protección frente a sobrecargas de entrada y averías. Copyright © 2016 CyberPower Systems, Inc.

  • Page 18: Sustitución De La Batería

    PRECAUCIÓN! Utilice únicamente el tipo de batería especificado. BB/HR9-12 para el modelo PR3000ELCDRT2U. Consulte con su distribuidor si necesita una batería de sustitución. PRECAUCIÓN! La batería podría exponerle a un riesgo de descarga eléctrica. No arroje las baterías al fuego, podrían explotar.
  • Page 19 RECUERDE! Las baterías usadas son residuos de tipo peligroso y deben eliminarse por medio de reciclado. La mayoría de los minoristas que venden baterías de plomo y ácido recogen baterías usadas para su reciclaje, de acuerdo con las normas locales. Copyright © 2016 CyberPower Systems, Inc.
  • Page 20 20 % de capacidad de la batería. CAPACIDAD DE CARGA: La CAPACIDAD DE CARGA se muestra en forma de barra; cada segmento representa aproximadamente un 20 % de capacidad de la CARGA. Copyright © 2016 CyberPower Systems, Inc.
  • Page 21 Paso 3: Mantenga pulsado el botón de Conmutación de pantalla durante 4 segundos. Cuando el icono comience a parpadear, el valor de cada elemento cambiará al pulsar brevemente el botón. Paso 4: Para guardar el valor y volver al modo general, mantenga pulsado el botón durante 4 segundos. Copyright © 2016 CyberPower Systems, Inc.
  • Page 22 Manteniendo pulsado el botón de “Conmutación de pantalla” durante 10 segundos. TECNOLOGÍA GREENPOWER DE CYBERPOWER PARA SISTEMAS SAI El diseño de circuito GreenPower de CyberPower es una solución a esta pérdida de potencia”. Mientras que el suministro de energía funciona normalmente, nuestro SAI GreenPower funciona en modo de Derivación.
  • Page 23 Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 Business Edition Administración Test automático Prueba automática manual Cargador automático Reinicio automático Interfaz COM RS232 nativo x 1 + Cierre de contacto x 1 Interfaz USB integrada Red SNMP/HTTP Opcional Copyright © 2016 CyberPower Systems, Inc.

  • Page 24: Solución De Problemas

    Para mayor información, porfavor contactar: CyberPower Systems, Inc. Sitio: www.cyberpower.com Todo el contenido es copyright ©2016 de CyberPower Systems, Inc. Todos los derechos reservados. Se ® ® encuentra prohibida la reproducción total o parcial sin autorización previa. PowerPanel...
  • Page 25 Manuel d’utilisation Professional Rack Mount LCD Series PR3000ELCDRT2U...
  • Page 26 NE PAS INSTALLER L'ONDULEUR LÀ OÙ IL SERAIT EXPOSÉ EN PLEIN SOLEIL, NI PRÈS D'UNE FORTE SOURCE DE CHALEUR! NE PAS BLOQUER LES OUVERTURES D'AÉRATION AUTOUR DU BOÎTIER ! NE PAS BRANCHER DES APPAREILS MÉNAGERS TELS QUE DES SÈCHE-CHEVEUX SUR LES PRISES DE SORTIE DE L'ONDULEUR. Copyright © 2016 CyberPower Systems, Inc.
  • Page 27 équipement véhicule un courant de charge dans les limites de sécurité de l’appareil, (se référer aux spécifications techniques), puis allumez l'appareil. 6. Afin que la charge de la batterie reste optimale, laissez l’UPS branché dans une prise CA en permanence. Copyright © 2016 CyberPower Systems, Inc.
  • Page 28 être immédiatement utilisé pour couper l'alimentation de l'onduleur. OPTION 1: USER SUPPLIED NORMALLY OPEN SWITCH OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH (RECOMMENDED) 3-4 JUMPER N.O.EPO SWITCH RJ11 N.C.EPO SWITCH PLUG NO CONNECTION NO CONNECTION Copyright © 2016 CyberPower Systems, Inc.

  • Page 29: Operations De Base

    7. Disjoncteur de sortie Le disjoncteur sert à fournir une protection contre les surcharges et les pannes. 8. Disjoncteur d'entrée Le disjoncteur sert à fournir une protection de l'entrée contre les surcharges et les pannes. Copyright © 2016 CyberPower Systems, Inc.

  • Page 30: Remplacement De La Batterie

    Notez la référence de remplacement de la batterie, (RBP0040), en ce qui concerne le modèle PR3000ELCDRT2U. ATTENTION ! Utilisez uniquement le type de batterie spécifié: BB/HR9-12 pour PR3000ELCDRT2U. Contactez votre revendeur pour le remplacement des batteries. ATTENTION ! La batterie peut être la source de risques d’électrocution. Ne jetez pas la batterie dans un feu car elle peut exploser.

  • Page 31: Pour Remplacer La Batterie

    RAPPEL ! Les batteries usagées sont des déchets dangereux et doivent être éliminées par recyclage. La plupart des détaillants qui vendent des batteries acide-plomb collectent les batteries usagées pour le recyclage, tel que cela est demandé par les réglementations locales. Copyright © 2016 CyberPower Systems, Inc.
  • Page 32 10. CAPACITÉ BATT.: CAPACITÉ BATT. s'affiche sous forme d'histogramme; chaque segment indique environ 20% de capacité batterie. CAPACITÉ DE CHARGE: CAPACITÉ DE CHARGE s'affiche sous forme d'histogramme; chaque segment indique environ 20% de capacité DE CHARGE. Copyright © 2016 CyberPower Systems, Inc.
  • Page 33 élément se modifie en appuyant légèrement sur le bouton de bascule . Étape 4 : Pour enregistrer la valeur et retourner au mode général, appuyez sur le bouton de bascule pendant 4 secondes. Copyright © 2016 CyberPower Systems, Inc.
  • Page 34 Lorsque que le courant électrique est anormal, l’UPS fonctionnera en mode Batterie ou AVR. Dans ces conditions, l’UPS GreenPower fonctionnera à peu près de la même manière qu’un UPS traditionnel. La technologie GreenPower de CyberPower fonctionnera en moyenne 88% du temps en Mode de Dérivation. Copyright © 2016 CyberPower Systems, Inc.

  • Page 35: Specifications Techniques

    Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 Business Edition Gestion Auto Test Autotest manuel Chargeur auto/ Redémarrage auto Interface COM Vrai RS232 x 1+ Fermeture de contact x 1 Interface USB intégrée Réseau SNMP / HTTP En option Copyright © 2016 CyberPower Systems, Inc.

  • Page 36: Problèmes Et Solutions

    Des informations complémentaires relatives aux Problèmes et Solutions se trouve dans la section “Support” du site www.cyberpower.com. Pour plus d’informations, contactez CyberPower Systems, Inc. Site: www.cyberpower.com Copyright contenu complet ©2016 CyberPower Systems, Inc. Tous droits réservés. Reproduction en tout ou en ® ® partie interdite sans permission. PowerPanel et PowerPanel Plus sont des marques déposées de...
  • Page 37 Manuale utente Professional Rack Mount LCD Series PR3000ELCDRT2U...

  • Page 38: Istruzioni Di Sicurezza Importanti

    è troppo elevata per un alimentatore continuo di elettricità. NON INSTALLARE L'ALIMENTATORE CONTINUO DI ELETTRICITÀ IN LUOGHI IN CUI SIA ESPOSTO ALLA LUCE SOLARE DIRETTA O ACCANTO A UNA SORGENTE DI CALORE INTENSO! Copyright © 2016 CyberPower Systems, Inc.
  • Page 39 (10) 6 cordoni elettrici di alimentazione REGOLATORE AUTOMATICO DI TENSIONE (AVR) I modelli PR3000ELCDRT2U sono in grado di stabilizzare l'alimentazione di rete AC costante. L'alimentazione di rete AC potrebbe danneggiare dati importanti e hardware, un regolatore automatico di tensione però contribuisce a far sì che i computer non raggiungano livelli di tensione pericolosi.
  • Page 40 OPTION 1: USER SUPPLIED NORMALLY OPEN SWITCH OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH (RECOMMENDED) 3-4 JUMPER N.O.EPO SWITCH RJ11 N.C.EPO SWITCH PLUG NO CONNECTION NO CONNECTION Copyright © 2016 CyberPower Systems, Inc.

  • Page 41: Funzionamento Di Base

    L'interruttore del circuito serve a fornire una protezione dal sovraccarico in uscita e dai guasti. 8. Interruttore del circuito di ingresso L'interruttore del circuito serve a fornire una protezione dal sovraccarico in ingresso e dai guasti. Copyright © 2016 CyberPower Systems, Inc.

  • Page 42: Rimontaggio Della Batteria

    ATTENZIONE! Utilizzare soltanto il tipo di batteria indicato: il tipo BP9-12 (BB) per i modelli PR3000ELCDRT2U. Per richiedere delle batterie di ricambio contattare il proprio negoziante di fiducia. ATTENZIONE! La batteria può provocare rischio di folgorazione. Non gettare le batterie nel fuoco, in quanto possono esplodere.
  • Page 43 RICORDARE! Le batterie usate sono rifiuti pericolosi e devono essere smaltiti mediante riciclaggio. La maggior parte dei negozianti che vendono batterie acide al piombo raccolgono le batterie usate per riciclarle, come richiesto dalle leggi locali. Copyright © 2016 CyberPower Systems, Inc.
  • Page 44 20% della capacità della batteria. CAPACITÀ DI CARICO: La CAPACITÀ DI CARICO è indicata da un grafico a colonne; ciascun segmento indica circa un 20% della capacità della CARICO. Copyright © 2016 CyberPower Systems, Inc.
  • Page 45 Modalità di tensione (220/230/240) Versione del firmware Nessuna Fase 3: Premere e mantenere premuto per 4 secondi “Alterna display”. Quando le icone lampeggiano il valore di ciascuna voce può essere variato premendo leggermente il pulsante. Copyright © 2016 CyberPower Systems, Inc.
  • Page 46 Supponendo che l’alimentazione di rete funzioni per l’88% del tempo, in questi periodi di tempo gli apparecchi che fanno ricorso alla tecnologia dell’energia verde di CyberPower saranno in funzione in modalità bypass, risparmiando denaro ed energia.

  • Page 47: Caratteristiche Tecniche

    ® Software PowerPanel Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 in versione per uso aziendale Gestione Test Automatico Auto-carica Auto-riavvio Rete SNMP / HTTP Opzionale Copyright © 2016 CyberPower Systems, Inc.
  • Page 48 Per maggiori informazioni contattare CyberPower Systems, Inc. Sito: www.cyberpower.com Tutti i contenuti soggetti a copyright ©2016 CyberPower Systems, Inc. Tutti i diritti riservati. E’ vietata la ® ® riproduzione non autorizzata parziale o totale. PowerPanel e PowerPanel Plus sono marchi di CyberPower Systems (USA) Inc.
  • Page 49 Bedienungsanleitung Professional Rack Mount LCD Series PR3000ELCDRT2U...

  • Page 50: Wichtige Sicherheitshinweise

    Kraft setzt. ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜR MEDIZINISCHE ODER LEBENSERHALTENDE GERÄTE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen.

  • Page 51: Installation Der Usv

    (grau); (98) ein serielles Kabel (DB-9), (10) sechs Stromkabel AUTOMATISCHE SPANNUNGSREGULIERUNG (AVR) Die USVs des Modells PR3000ELCDRT2U liefern im Netz- und Batteriebetrieb einen reinen Sinus, die der Netzspannung aus der normalen Steckdose gleicht. Die automatische Spannungsregelung sorgt für eine konstante und sichere Ausgangsspannung der angeschlossenen Geräte.
  • Page 52 über RJ-11. Im Notfall dient der Schalter dazu, die USV sofort von der Stromversorgung zu trennen. OPTION 1: USER SUPPLIED NORMALLY OPEN SWITCH OPTION 2: USER SUPPLIED NORMALLY CLOSED SWITCH (RECOMMENDED) 3-4 JUMPER N.O.EPO SWITCH RJ11 N.C.EPO SWITCH PLUG NO CONNECTION NO CONNECTION Copyright © 2016 CyberPower Systems, Inc.
  • Page 53 6. Stromanschluss Schließen Sie die USV mit dem Anschlusskabel an eine ordnungsgemäße und geerdete Steckdose an 7. Ausgangs-Sicherungsautomat Ausgangs-Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion. 8. Eingangs-Sicherungsautomat Eingangs-Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion. Copyright © 2016 CyberPower Systems, Inc.

  • Page 54: Wechseln Der Batterien

    14. EPO (Emergency Power Off) Port / Not-Aus Anschluss Ermöglicht das Ausschalten der USV remote von einem anderen Standort aus. 15. (XL) Anschluß für Externe Batterie-Erweiterung Erlaubt das Anschließen zusätzlicher Batterie-Erweiterungen von CyberPower. 16. Erdungsanschluss Zum Erden der USV. WECHSELN DER BATTERIEN ACHTUNG! Lesen und befolgen Sie unbedingt die WICHTIGEN SICHERHEITSANWEISUNGEN bevor Sie die Batterien warten bzw.
  • Page 55 Installation oder Wartung entfernt wird (diese trifft für USV und externe Batterieerweiterungen zu, die nicht an eine geerdete Spannungsversorgung angeschlossen sind.) VORSICHT - EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. GEBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN ENTSORGEN. Copyright © 2016 CyberPower Systems, Inc.
  • Page 56 Batteriefach. Ziehen Sie die Schrauben fest und setzen Sie Kabelschutzabdeckung und Frontblende wieder ein. Laden Sie die Akkus der USV mindestens 12 Stunden. HINWEIS: Batterien sind als UMWELTGEFÄHRDENDER ABFALL eingestuft und müssen vorschriftsgemäß entsorgt werden! Copyright © 2016 CyberPower Systems, Inc.
  • Page 57 Tabelle „Fehlersuche“ nach möglichen Ursachen und Lösungen. 10. BATTERIE-STATUS: Die Kapazität der Batterie BATT.CAPACITY wird in Abstufungen von jeweils 20% angezeigt). 11. LASTANZEIGE (LOAD CAPACITY): Zeigt die Last der USV in Abstufungen von jeweils 20% an. Copyright © 2016 CyberPower Systems, Inc.
  • Page 58 Schritt 3: Drücken und halten Sie die Display-Auswahltaste 4 Sekunden lang. Sobald die Icons blinken, können Sie den Wert jeder einzelnen Einstellung ebenfalls mit dieser Taste verändern. Schritt 4: Um den gewünschten Wert zu speichern und zum Hauptmenü zurückzukehren, drücken und halten Sie die Display-Auswahltaste 4 Sekunden lang. Copyright © 2016 CyberPower Systems, Inc.
  • Page 59 Produkte zu fertigen, um so zu einem der führenden umweltfreundlichen Unternehmen in der USV-Industrie zu werden. Reduzierung der Energiekosten mittels der GreenPower UPS Technologie CyberPower’s Ziel ist es, umweltfreundliche Geräte herzustellen und dem Anwender die besten Vorteile zu verschaffen. fortschrittliche...

  • Page 60: Technische Daten

    Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 Edition Software USV Management Selbsstest Manueller Selbsttest Automatische Aufladung / Wiederstart COM-Schnittstelle RS232 und 1x Kontaktanschluss USB HID SNMP/HTTP Optional Netzwerkkarte Copyright © 2016 CyberPower Systems, Inc.

  • Page 61: Fehlersuche

    Für weitere Informationen kontaktieren Sie uns unter: Cyber Power Systems, Inc. www.cyberpower.com Druckfehler vorbehalten. Copyright ©2016 CyberPower Systems Inc., behält sich alle Rechte vor. Reproduktion des Ganzen oder von Auszügen ist ohne vorherige schriftliche Zustimmung verboten. PowerPanel® ist ein eingetragenes Warenzeichen der CyberPower Systems Inc.
