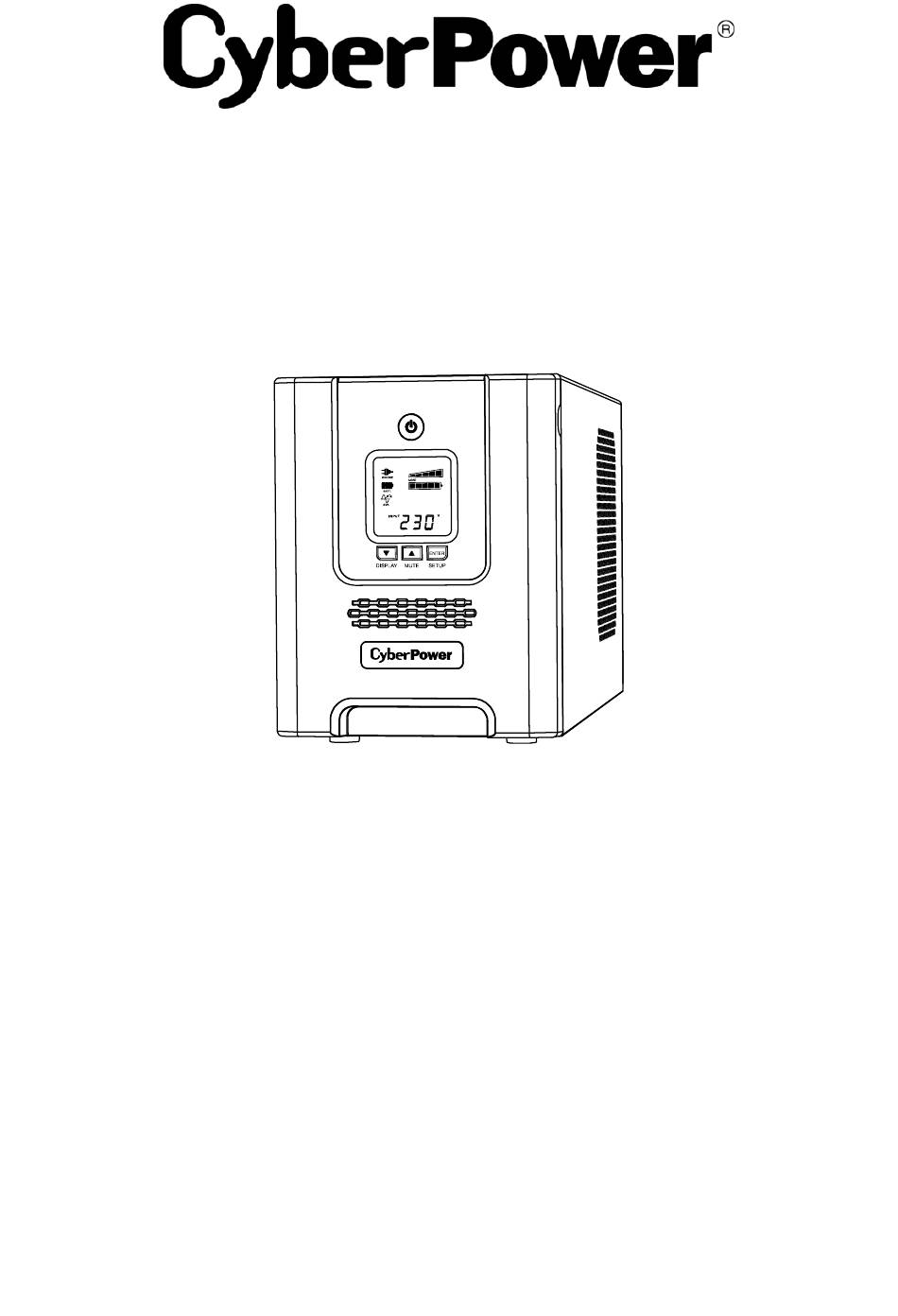

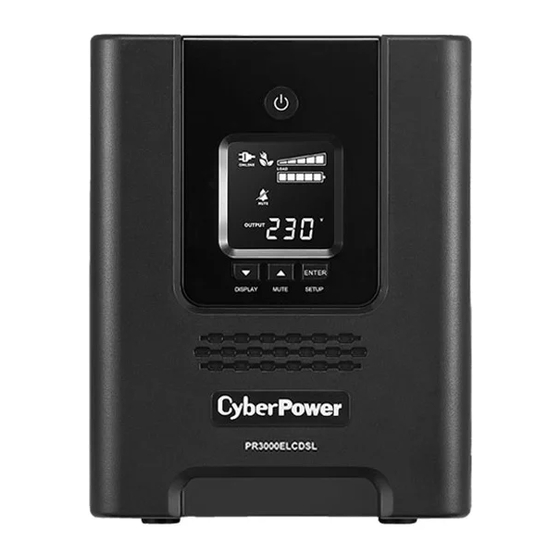

- Page 1 PR2200ELCDSL / PR3000ELCDSL PR2200ELCDSXL / PR3000ELCDSXL User’s Manual K01-0000391-01...
- Page 2 DO NOT plug the UPS into an outlet that is not grounded. If you need to de-energize this equipment, turn off and unplug the UPS. CAUTION! DO NOT USE FOR MEDICAL OR LIFE SUPPORT EQUIPMENT! CyberPower Systems does not sell products for life support or medical applications. DO NOT use in any circumstance that would affect the operation and safety of life support equipment, medical applications, or patient care.
- Page 3 BASIC OPERATION DESCRIPTION Communication Ports TVSS GND See Installation Instructions Bef ore Connecting To The Supply 48VDC 70A MAX ENTER DISPL AY MUTE SETU P Input 1. Power Switch Used as the master on/off switch for equipment connected to the battery power supplied outlets. 2.
- Page 4 11. Extended Battery Module Connecter (Except for PR2200ELCDSL/PR3000ELCDSL) Use to connect optional CyberPower external battery pack (BP48VPT01) for extended runtime. 12. Circuit Breaker Located on the back of the UPS, the circuit breaker provides overload and fault protection.
- Page 5 Reduce Energy Cost with GreenPower UPS Technology CyberPower’s goal is not only to provide eco-friendly products but also to bring the best value for consumers. The advanced energy-saving design improves the operating efficiency and eliminates waste energy consumption. As a result, consumers will enjoy significant energy cost savings with the adoption of GreenPower UPS technology.
- Page 6 1. Remove all watches, rings or other metal objects. 2. Only use tools with insulated handles. 3. DO NOT lay tools or other metal parts on top of battery or any battery terminals. 4. Disconnect the charging source prior to connecting or disconnecting battery terminals. 5.
-
Page 7: Definitions For Illuminated Lcd Indicators
3. Energy-Saving: The UPS in energy-saving bypass mode. When the utility power is normal and the battery is fully charged, the UPS will go into energy-saving bypass mode automatically. See “CyberPower GreenPower UPSTM Technology” section for more information. 4. LOAD capacity / Sensitivity setup: This meter displays the approximate output load level (in 20% increments) of the UPS battery outlets. - Page 8 11. INPUT meter: This meter measures the AC voltage that the UPS system is receiving from the utility wall outlet. The UPS is designed, through the use of automatic voltage regulation, to continuously correct output voltage to connected equipment to a safe voltage output range. In the event of a complete power loss, severe brownout, or over-voltage, the UPS relies on its internal battery to supply consistent output voltage.
-
Page 9: Technical Specifications
TECHNICAL SPECIFICATIONS Model PR2200ELCDSL PR3000ELCDSL PR2200ELCDSXL PR3000ELCDSXL Capacity (VA) 2200VA/1980W 3000VA/2700W Input Frequency Range 50/60Hz +/-3 Hz (Auto Sensing) AVR Function Output On Battery Output 230Vac +/-10% Voltage On Battery Output 50/60Hz +/-1% Frequency Overload Protection On Utility: Circuit Breaker & Internal Current Protection... -
Page 10: Troubleshooting
UPS on. Battery not fully Recharge the battery by leaving the UPS charged. plugged in. The UPS does not perform Contact CyberPower Systems about expected runtime. Battery is slightly worn replacement batteries at out. support@cpsww.eu... - Page 11 PR2200ELCDSL / PR3000ELCDSL PR2200ELCDSXL / PR3000ELCDSXL Bedienungsanleitung...
-
Page 12: Wichtige Sicherheitshinweise
USV vom Stromkreis und schalten Sie sie aus. ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜ R MEDIZINISCHE ODER LEBENSERHALTENDE GERÄ TE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen. - Page 13 Peripheriegeräte 2200VA/3000VA nicht übersteigen. 2. Stellen Sie sicher, dass die an die USV angeschlossenen Geräte insgesamt nicht die angegeben Kapazität Ihrer USV übersteigt. (2200VA/1980W für for PR2200ELCDSL/PR2200ELCDSXL, 3000VA/2700W für for PR3000ELCDSL/PR3000ELCDSXL). Sollte die angegebene Kapatzität überschritten werden, schaltet die USV wegen Ü berlast automatisch ab und der Stromkeisunterbrecher spricht an.
- Page 14 Entfernen Sie die Abdeckung zur Installation der optionalen RMCARD zur Fensteuerung und erweiterten Management der USV über das Netztwerk. 11. Anschluss fü r externes Batteriemodul (auß er PR2200ELCDSL / PR3000ELCDSL) Dient zum Anschließ en eines optionalen externen CyberPower-Batteriemoduls (BP48VPT01) für eine längere Laufzeit.
-
Page 15: Installieren Der Usv
Batterien vor Schaden zu bewahren. CYBERPOWER GREENPOWER USV TECHNOLOGIE CyberPower’s Green-IT Engagement CyberPower engagiert sich bei der Entwicklung von Green-IT Produkten und bringt im gesamten Produktions- und Geschäftsumfeld Green-IT Technologien zum Einsatz, was auch durch die Mitgliedschaft der Climate Savers Computing Initiative (CSCI), der Einhaltung zur Reduktion gefährlicher Stoffe (RoHS), der... - Page 16 Reduzierung der Energiekosten mittels der GreenPower UPS Technologie CyberPower’s Ziel ist es nicht nur umweltfreundliche Geräte herzustellen, sondern auch dem Anwender die besten Vorteile zu verschaffen. Das fortschrittiche Energie-Spar-Design optimiert die Effizienz und verhindert die Energieverschwendung. Als Resultat wird der Anwender durch die Nutzung der GreenPower UPS Technologie mit erheblichen Energiekosteneinsparungen belohnt.
- Page 17 „BATT.CAPACITY“ in 20% Schritten angezeigt). Die Laufzeit ist abhängig von der Last. Energy-Saving: Die USV ist im Energiesparmodus. Weitere Informationen dazu finden Sie in der Rubrik “CyberPower GreenPower UPS Technologie”. LASTMESSER / Sensitivität Setup: Hier wird die Last der USV in Abstufungen von jeweils 20% angezeigt.
- Page 18 F03: Fehler Ladekreis (Kontaktieren Sie CyberPower Systems für Service Support) F04: Interner Elektronikfehler (Kontaktieren Sie CyberPower Systems für Service Support) F05: Fehler Lü fter (Kontaktieren Sie CyberPower Systems für Service Support) Ü BERLAST: Dieses Icon wird dann sichtbar, und ein akustisches Signal ertönt, wenn die angeschlossene Last an den batteriegepufferten Steckdosen die Kapazität der USV übersteigt.
-
Page 19: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell PR2200ELCDSL PR3000ELCDSL PR2200ELCDSXL PR3000ELCDSXL Kapazität (VA) 2200VA/1980W 3000VA/2700W Eingang Eingangsspannung 230Vac +/-20% Frequenzbereich 50/60Hz +/-3 Hz (autosensorik) AVR Funktion Ausgang Ausgangsspannung im 230Vac +/-10% Batteriebetrieb Ausgangsfrequenz im 50/60Hz +/-1% Batteriebetrieb Ü berlastschutz USV: Stromkreisunterbrechung & Interne Strombegrenzung,... -
Page 20: Fehlersuche
Sie die USV am Stromnetz angeschlossen voll geladen. belassen. Die USV bringt nicht die erwartete Laufzeit. Batterien sind Kontaktieren Sie CyberPower Systems für aufgebraucht. Austauschbatterien unter. Der Ein-/Ausschalter ist so konzipiert, dass er Schaden durch zu Schalten Sie die USV aus und warten Sie 10 schnelles Ein- und Sekunden bevor Sie sie wieder einschalten. - Page 21 PR2200ELCDSL / PR3000ELCDSL PR2200ELCDSXL / PR3000ELCDSXL Manuale utente...
-
Page 22: Istruzioni Di Sicurezza Importanti
ATTENZIONE! NON UTILIZZARE CON APPARECCHIATURE O EQUIPAGGIAMENTI MEDICI CyberPower Systems non vende prodotti per applicazioni di carattere medico o assistenziale. NON utilizzare in nessuna circostanza che andrebbe a interferire con il funzionamento o la sicurezza di un apparecchio o un’applicazione in campo medico o di strumenti destinati alla cura di un paziente. -
Page 23: Funzioni Base
2. Accertarsi che le apparecchiature collegate alle quattro prese alimentate da batteria e protette da picchi di corrente temporanea, non superino la capacità prevista per l’UPS (2200VA/1980W per il modello PR2200ELCDSL / PR2200ELCDSXL, 3000VA/2700W per il modello PR3000ELCDSL / PR3000ELCDSXL). In caso di superamento delle capacità stimate dell’unità, si può verificare una situazione di sovraccarico che causa lo spegnimento del dispositivo e l’intervento del fusibile di... - Page 24 Rimuovere la copertura metallica ed installare la scheda RMCARD per controllare e configurare in remoto l’UPS utilizzando una connessione di rete. 11. Connettore modulo batteria esteso (eccetto PR2200ELCDSL / PR3000ELCDSL) Utilizzare per collegare il opzionale CyberPower esterno modulo batteria (BP48VPT01) per un tempo di autonomia esteso 12. Fusibile Termico Ripristinabile...
- Page 25 TECNOLOGIA BREVETTATA GREENPOWER UPS™ L'impegno Ecologico di CyberPower CyberPower ha impegnato molte risorse allo sviluppo di prodotti ecosostenibili ed ha Adottato pratiche Green per sviluppare il proprio business, incluse: adesione alla iniziativa Climate Savers Computing Initiative (CSCI), compatibilità con le normative dettate da RoHS (Restriction on Hazardous Substances), WEEE (Waste Electrical and Electronic Equipment) e conformità...
-
Page 26: Sostituzione Delle Batterie
Riduzione dei Costi Energetici con la Tecnologia GreenPower UPS L’obiettivo di CyberPower non è solo quello di fornire prodotti eco-friendly, ma anche quello di proporre ai clienti la soluzione più vantaggiosa. Sono stati quindi progettati dispositive con elevato risparmio energetico (energy-saving) per migliorare l’efficienza energetica ed abbattere gli sprechi energetici. -
Page 27: Descrizione Display Lcd
3. Risparmio energetico: modalità di funzionamento di risparmio energetico / bypass. Fare riferimento alla sezione “Tecnologia GreenPower UPS CyberPower” per altre informazioni. 4. Configurazione Capacità / Sensibilità di CARICO: si visualizza il valore approssimativo di carico di uscita (con incrementi del 20%) delle prese alimentate dall’UPS. In modalità di programmazione può... - Page 28 F03: Guasto Carica Batterie (contattare CyberPower Systems per l’assistenza). F04: Guasto interno (contattare CyberPower Systems per l’assistenza). F05: Funzionamento Anomalo della Ventola (contattare CyberPower Systems per l’assistenza.) 7. Icona indicante il SOVRACCARICO: quest’icona appare, accompagnata dal suono di un allarme, per indicare che le prese alimentate dalle batterie sono sovraccariche.
-
Page 29: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Modello PR2200ELCDSL PR3000ELCDSL PR2200ELCDSXL PR3000ELCDSXL Potenza (VA) 2200VA/1980W 3000VA/2700W Ingresso Gamma di frequenza 50/60Hz +/-3 Hz (Auto Sensing) Sì Uscite Tensione d’uscita con batteria 230Vac +/-10% Frequenza d’uscita in batteria 50/60Hz +/-1% Protezione sovraccarico Con alimentazione CA: interruttore di circuito;... - Page 30 Contattare servizio sostituzione batterie di La Batteria è usurata. CyberPower: support@cpsww.eu Contattare il servizio tecnico CyberPower Problema Meccanico. support@cpsww.eu Collegare il cavo USB all’UPS e a una Il cavo USB non è porta seriale aperta posta sul retro del connesso.
- Page 31 PR2200ELCDSL / PR3000ELCDSL PR2200ELCDSXL / PR3000ELCDSXL Manual de usuario...
-
Page 32: Instrucciones Importantes De Seguridad
(7) Cable de alimentación x 4 * El software de Power Panel° Business Edition está disponible en nuestro sitio web. Por favor, visite www.cyberpower.com y vaya a la Sección de Software para su descarga gratuita. DESCRIPCIÓN GENERAL El equipo PR2200/3000ELCDSL, PR2200/3000ELCDSXL proporciona funciones de regulación automática de voltaje para fuentes de alimentación inconsistentes. -
Page 33: Funcionamiento Básico
2. Asegúrese de que el equipamiento enchufado a las tomas eléctricas / con protección contra sobretensión no exceda la capacidad nominal de la unidad SAI (2200VA/1980W en el modelo PR2200ELCDSL / PR2200ELCDSXL, 3000VA/2700W en el modelo PR3000ELCDSL / PR3000ELCDSXL). Si se exceden las capacidades nominales de la unidad podría producirse una situación de sobretensión, provocando que la unidad SAI se apague y se dispare el interruptor de... - Page 34 Remueva el panel de cubierta para instalar una RMCARD opcional para monitorear remotamente y administrar su UPS en una red. 11. Conector de mó dulo de Baterí a extendido; (Excepto PR2200LCDSL/PR3000ELCDSL) Utilice para conectar el paquete de baterí a externa de CyberPower opcional (BP48VPT01) para extender el tiempo de ejecución. 12. Disyuntor Térmico Localizado en la parte trasera del UPS, el disyuntor térmico sirve para proveer protección contra...
- Page 35 TECNOLOGÍ A GREENPOWER UPS™ DE CYBERPOWER Compromiso ecoló gico de CyberPower CyberPower está centrada en el desarrollo de productos ecológicos y ha adoptado prácticas ecológicas en todos sus negocios, que incluye las siguientes: pertenencia a la Iniciativa para equipos informáticos protectores del clima (CSCI, Climate Savers Computing Initiative), conformidad con los protocolos sobre Restricción de...
- Page 36 Reducir el coste de energí a con la tecnologí a GreenPower UPS El objetivo de CyberPower no es solo proporcionar productos ecológicos, sino también ofrecer el mejor valor a los consumidores. El diseño de ahorro de energí a avanzado mejora la eficiencia de funcionamiento y elimina el consumo energético desperdiciado.
- Page 37 SAI entrará en el modo alternativo de ahorro de energí a.Vea la sección “Tecnología GreenPower UPS de CyberPower” para más información. 4. Capacidad de CARGA / Ajuste de Sensibilidad: Este medidor muestra el nivel de carga de salida aproximado (en 20% de incremento) de las tomas de baterí...
- Page 38 F02: Battery Output Short fault (Falla de Corto de Salida en Baterí a) (El equipo conectado puede tener problemas; por favor, retí relos y vuelva a comprobarlo.) F03: Charger Fault (Falla de CARGADOR) (Contacte a CyberPower Systems para soporte) F04: Internal Fault (Falla Interna) (Contacte a CyberPower Systems para soporte) F05: Fan Abnormal (Anomalí...
-
Page 39: Especificaciones Técnicas
ESPECIFICACIONES TÉ CNICAS Modelo PR2200ELCDSL PR3000ELCDSL PR2200ELCDSXL PR3000ELCDSXL Capacidad (VA) 2200VA/1980W 3000VA/2700W Entrada Rango de frecuencia 50/60Hz +/-3 Hz (Auto Sensing) Función AVR Salida Voltaje de salida con la batería 230Vac +/-10% Frecuencia de salida con la batería 50/60Hz +/-1% Protección contra sobrecargas... -
Page 40: Resolución De Problemas
El SAI no se mantiene en funcionamiento durante el Si desea adquirir una baterí a de repuesto, La baterí a está tiempo esperado. póngase en contacto con CyberPower ligeramente Systems a través de la dirección de correo deteriorada. electrónico. El interruptor de encendido / apagado ha sido diseñado para...
